描述
产品详情
· 型号：UNS0881a-P,V1
· 品牌：ABB
· 系列：UNITROL 6000 静态励磁系统
规格参数
- 产品型号标识：UNS0881a-P,V1
- ABB部件号：3BHB006338R0001
- 产品类型：Gate Drive Interface PCB（门极驱动接口板）
- 额定电压：220 V AC
- 工作频率：50 kHz（高频开关调制）
- 外形尺寸：270 mm × 100.2 mm × 100.2 mm
- 重量：0.24 kg
- 防护等级：IP40
- 工作温度：0°C ~ +55°C
- 安装方式：DIN导轨安装，支持热插拔
- 所属系统：ABB UNITROL 6000系列自并励励磁装置
产品介绍

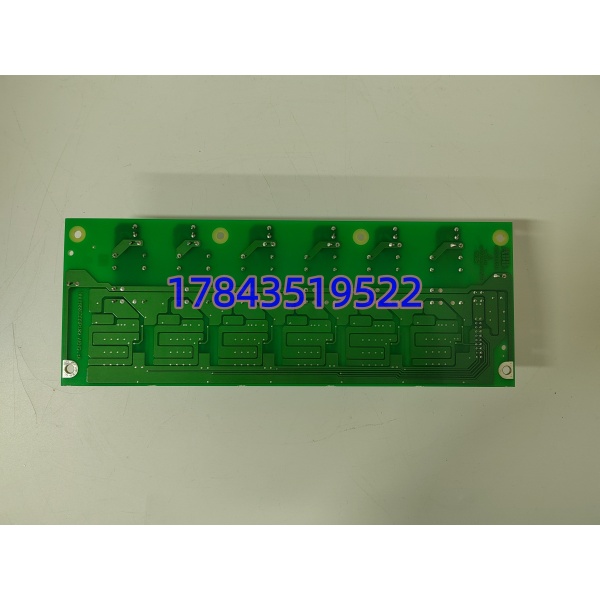

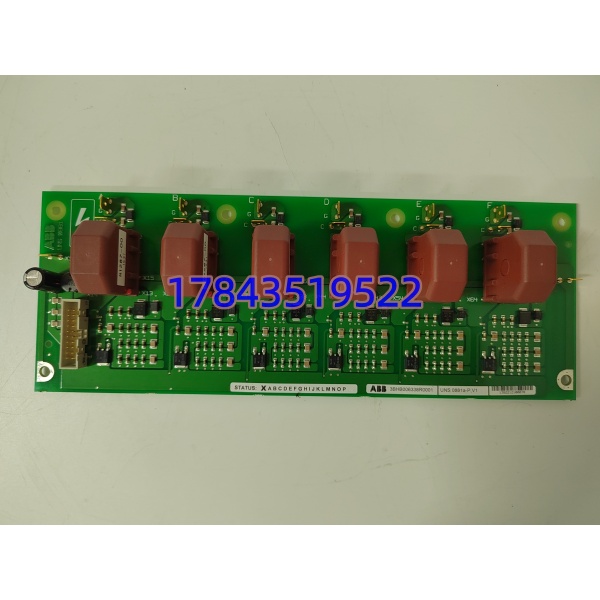

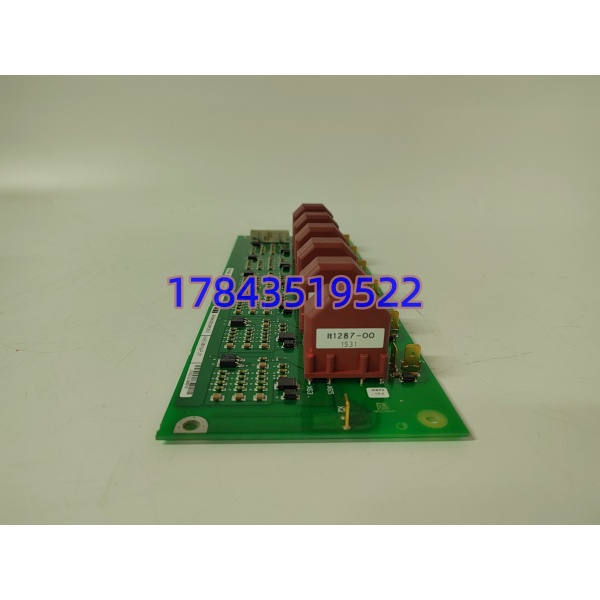

UNS0881a-P,V1 3BHB006338R0001是ABB UNITROL 6000静态励磁系统里的门极驱动接口板，说白了就是把励磁调节器发出来的控制信号转化成IGBT能认的门极驱动脉冲，控制励磁变压器给发电机转子供多大的励磁电流。这东西装在发电厂励磁柜里，平时没人动它，但它一旦出问题，发电机端电压稳不住，并网都困难。
网上关于这块板子的说法比较杂——有说是Symphony DCS模拟量输入卡的，有说是数字输出安全模块的。你看完参数就明白了，220V AC额定电压、50kHz工作频率，这明显是UNITROL 6000励磁系统的高频功率驱动板 ，跟DCS那个信号采集卡完全两码事。买备件的时候订货号3BHB006338R0001必须对死，后缀V1代表硬件版本，V2给ACS6000变频器用的， 功能不同别混用。
应用场景与行业案例
痛点切入
发电机励磁系统停机是最吓人的事——励磁柜里一块GDI板烧了，整个机组解列，百万千瓦机组停机一天损失上百万。我在电厂见过一次，原因是现场检修时把驱动板的接线端子弄松了，高频开关状态下接触电阻大发热，直接把板子烧了，备件还没库存，从ABB订货4周，电厂领导脸都绿了。
典型场景
- 火电厂发电机励磁控制：300MW~1000MW汽轮发电机的UNITROL 6000励磁柜，UNS0881a-P,V1负责把AVR（自动电压调节器）的PWM信号放大成IGBT门极驱动，50kHz高频调制保证励磁电流响应快，电网电压波动时毫秒级调整。
- 水电站自并励系统：水轮发电机启动并网过程中，励磁电流从零到额定值变化，GDI板要在50kHz开关频率下稳定输出驱动脉冲，这块板子扛不住的话，起励都起不来。
- 核电站应急柴油发电机励磁：核岛应急柴油机组的励磁系统对可靠性要求极高，GDI板作为关键路径元件，现场至少备一块同批次库存。
- 老旧机组励磁改造：老式旋转励磁机改静态励磁，控制柜里加装UNITROL 6000系统，UNS0881a-P,V1就是新柜子的核心驱动板，把老的模拟信号控制升级成数字高频PWM驱动，响应速度和调节精度都上一个台阶。
真实案例
去年我帮西北一个火电厂处理过励磁柜故障。那天晚上#2机组AGC调节时频繁报“励磁过流”报警，值长以为是AVR调节器坏了，备件换上之后还是报。后来用示波器抓了GDI板的输出波形，发现驱动脉冲的上升沿时间忽长忽短，IGBT开关损耗偏高导致过流误报。最后查到是这块UNS0881a-P,V1板子上的驱动芯片老化了，换上一块库存备件后波形恢复正常。值长跟我说了一句：“一块小板子差点让机组非计划停运，这些东西看着不起眼，关键时候掉链子就大了。”
