产品详情

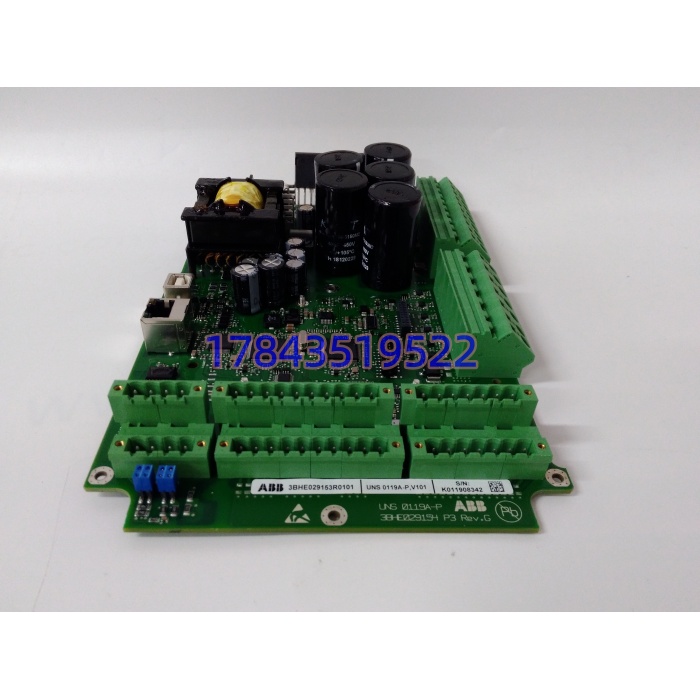

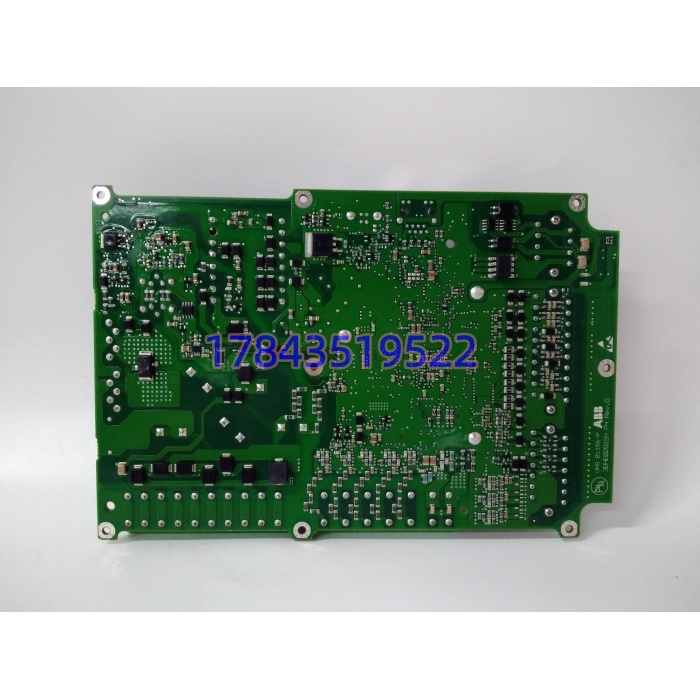

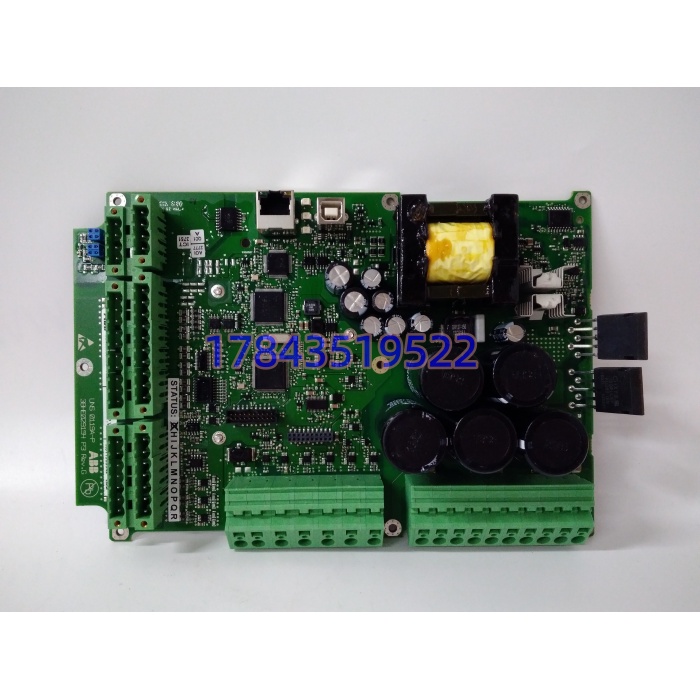

· 型号：UNS0119A-P V101（3BHE029153R0101）
· 品牌：ABB
· 系列：System 800xA / AC 800M（S800 I/O）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 模块定位 | FCI 以太网通信接口模块 | 非控制器 CPU，无用户逻辑引擎 |
| 适用机架 | S800 I/O 机架（配 TB840/TB841 基座） | 插在机架左侧 FCI 专用槽，不占 I/O 槽位 |
| 上行接口 | 2×10/100M Ethernet（RJ45 或 M12，依版本） | 连 AC 800M PM8xx 控制器或 800xA 网络 |
| 下行接口 | S800 背板专有串行总线 | 管理本机架 AI/AO/DI/DO 模块 |
| 协议 | Modbus TCP、ABB 800xA 私有 CBA、可选 Profinet 子卡 | 非原生 Profibus DP（那是 CI854 的活） |
| 冗余 | 双 FCI 热备（TB841 基座支持） | 主备切换 <1 扫描周期，无扰动 |
| 热插拔 | 支持（冗余配置下在线换） | 单 FCI 配置带电拔 = 本机架 I/O 全丢通信 |
| 供电 | 背板 24VDC（18–30V），典型 <10W | 无外接端子，由 S800 机架电源模块分配 |
| 诊断 | PWR / RUN / COMM / ERR 多级 LED | 断缆、从站掉站、背板错误均有码 |
| 固件载体 | 板载 Flash，由 Control Builder M 下装 | 版本须与 AC 800M 控制器匹配 |
| 工作温度 | 0~+55℃ 标准；涂层版 -25~+70℃ | 机柜内长期 50℃ 正常 |
| 湿度 | 5~95% RH 非凝露 | 海上平台注意除湿 |
| 防护等级 | IP20（机柜内） | 不防水 |
| 尺寸/重量 | 约 160×30×120mm / 0.3kg | 单槽宽 S800 FCI |
| 认证 | CE / UL / IEC 61010 / RoHS | 本安版后缀不同 |
| 生命周期 | 随 S800 体系进入备件期，原厂走 RPP | 新项目多迁 I/O 的 CI87x 系列 |
| 易混型号 | CI854（AC800M Profibus 卡）、UNS0119A-P 在 UNITROL 5000 的 AVR 板、同号在 ACS6000 的脉冲逻辑板 | 渠道页常把后两者参数贴过来 |
产品介绍
UNS0119A-P V101 在 I/O 机柜里干的是”通信搬运”的活：AC 800M 的 PM866 算完 PID，把输出值通过以太网发给 UNS0119A-P V101，这块 FCI 再把数据拆成 背板帧送给 AO/AO 模块；反向 AI/DI 的数据也由它周期性扫回来送控制器。它不跑控制策略、不解析 HART、不触发晶闸管、不采 Pt100，就是一片带工业以太网 MAC + 背板控制器的通信桥。和 CI854（AC 800M 背板上的 Profibus 主站卡）分工清楚：CI854 插控制器机架连外部 Profibus 从站，UNS0119A-P V101 插 I/O 机架连上级控制器。
坦白讲，这模块渠道页水分最大的是把”UNS0119A-P”这个平台名跨系统复用导致的张冠李戴：800xA 里它是 FCI；UNITROL 5000 里同叫 V101 的板子是带 Celeron M 的 AVR 处理器（Intel 赛扬+256MB RAM+PCMCIA）；ACS6000 里同号件又被写成 DSP+FPGA 脉冲逻辑板；Modicon M2000 页面甚至把它说成 16DI 子模块（Modicon 本来就不是 ABB 线，纯胡写）。，只写 五个字母，供应商按库存随手抓，发过来可能是 UNITROL 5000 的 AVR 板，插 机架根本不认。
应用场景与行业案例
我在电厂遇到过最阴的故障： I/O 机架（采锅炉壁温）周期性全架 I/O 变”???”， V101 的 COMM LED 闪红但不锁死。查了一周，最后用笔记本抓上行以太网包——发现交换机某个端口广播风暴，FCI 的 TCP 连接被挤掉重连，重连耗时 800ms，控制器侧判超时置 Bad。不是模块坏，是网络 hygiene 问题。换管理型交换机+给 FCI 口划独立 VLAN 解决。这类”FCI 没坏但通信抽”的故障，九成在网络不在板子。
- 火电厂辅网除灰：AC 800M PM865 + 机架（ 作 FCI）采仓泵压力/料位，双以太网冗余扛交换机重启不丢 I/O。
- 炼油常减压装置： 机架放现场端子间， 经光纤介质转换器把以太网延 2km 回主控室，省长程 4–20mA 电缆。
- 造纸机传动：多机架 各配 FCI，800xA 控制器统一扫，FCI 固件版本和 PM8xx 对齐后零掉线。
- 海上平台上部模块：涂层版 抗盐雾， 机架进防爆柜，通信经光纤出平台。
- 水处理 SCADA：小型 800xA 站，单 FCI 配置（非冗余），平时稳跑，但规程里写明”换 FCI 必须停机窗口”——单配带电换等于主动停车。
前年去山东一个炼厂，夜班 机架（反应釜区 AI）全部点变 Bad， 前面板 ERR 红闪。备用模块库房有同硬件版本（Rev C，和坏件一致）同固件（800xA 6.1 对应 FCI 固件 5.0x）。 机架切维护模式、停该 FCI 槽 24V 背板电、拔旧插新（TB841 基座上 I/O 模块不动、现场线零扰动），上电后控制器自动重读 FCI 标识，固件一致直接进 Run，本机架 I/O 30 秒内全部恢复 Good。老师傅说：换 FCI 最怕两件事——固件版本和控制器不匹配拒 Run、TB841 冗余基座的同步电缆没压紧导致双 FCI 打架；前者丢时间，后者丢通信。
