描述
产品详情

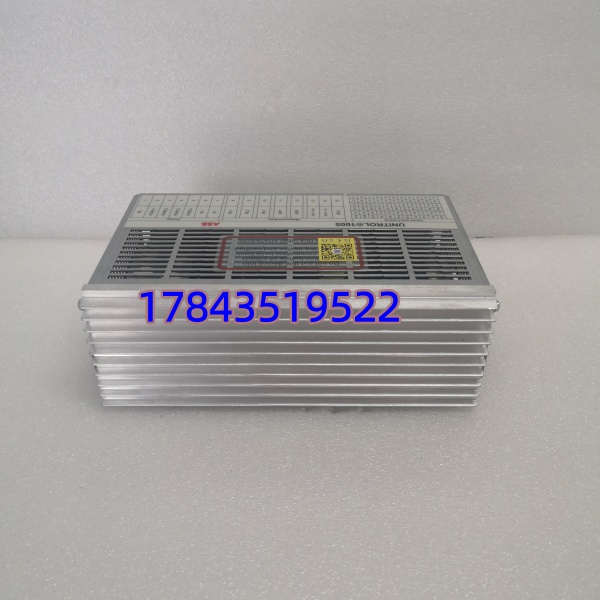

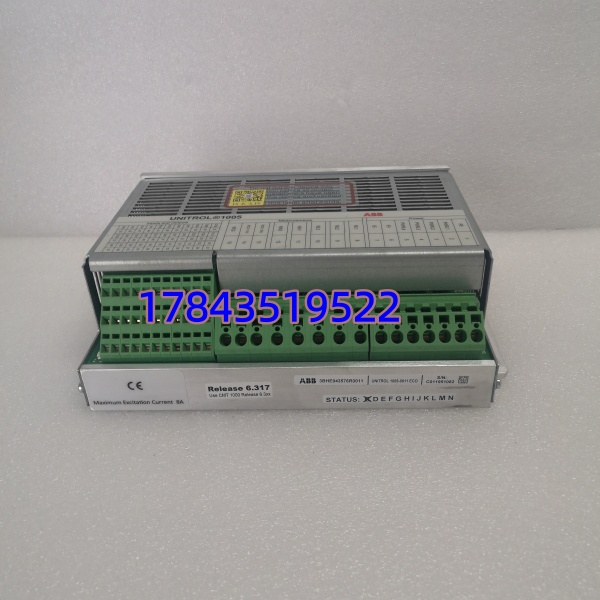

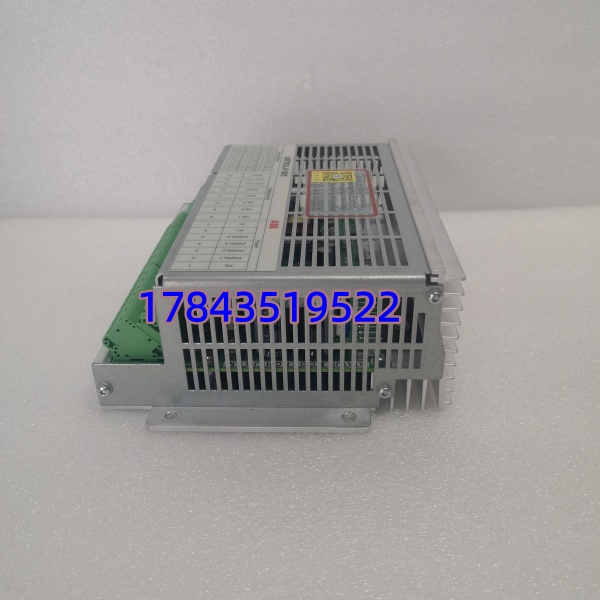

· 型号：UNITROL 1005-0011 ECO（3BHE043576R0011）
· 品牌：ABB
· 系列：UNITROL 1000 系列（数字式 AVR / 静态励磁系统）
规格参数
- 产品类型：数字式自动电压调节器（AVR）/ 励磁控制器模块（UNITROL 1000 ECO 平台）
- 适用对象：同步发电机或同步电动机，典型 ≤80 MVA（1 MW～50 MW 常用）
- 控制模式：AVR（自动电压调节）、FCR（磁场电流控制）、VAR（无功功率调节）、PF（功率因数调节）
- 最大励磁输出电流：5 A DC 连续（ECO 版，外部功率单元决定实际容量）
- 辅助供电：18～72 V DC 或 100～240 V AC（50/60 Hz），典型功耗 <50 W
- 测量输入：PT 100～690 V AC（单相/三相）、CT 0～5 A、励磁电流/电压（分流器）、整流桥输入电压
- 数字量 I/O：可配置 DI/DO（通常 6～8 点，用于启停令、并网信号、报警/跳闸继电器）
- 模拟量 I/O：可配置 AI/AO（4～20 mA），用于 PSS 外部输入或录波
- 通信接口：Ethernet RJ45（Modbus TCP / Web Server）、RS-485（Modbus RTU / ABB 专有）、USB（本地 CMT1000 调试）
- 内置功能：IEEE Std 421.5PSS2B 电力系统稳定器、V/Hz 限制、过励/欠励限制、强励逻辑、失磁保护
- A/D 转换：16 bit，采样率 ≥10 kHz，电压测量误差 <±0.1% FS
- 调节精度：机端电压稳态偏差优于 ±0.5% UN；阶跃响应 <50 ms
- 工作环境：0 ～ +55 ℃（柜内安装），相对湿度 5%～95% 无凝露
- 防护等级：IP20（模块级，安装于励磁柜内）
- 调试软件：ABB CMT 1000（Commissioning & Maintenance Tool）
- 认证：CE、IEC 60034-16、IEC 61000 EMC（以实物标签为准）
产品介绍
UNITROL 1005-0011 ECO 是 ABB UNITROL 1000 系列里的经济型全数字 AVR，专门给中小型同步发电机（水电、柴油/燃气机组、工业自备电厂）做励磁控制。它比 UNITROL 6000 紧凑很多（3U 机架或柜内安装板），核心算法和高端版共用，只是砍掉了冗余电源和部分高级通讯口来降成本。板上跑自适应 PID + 内置 PSS，PT/CT 信号进来直接算励磁给定，触发脉冲送可控硅或 IGBT 功率柜。
坦白讲，这就是老式模拟 AVR（如 Basler DECS 或国产模拟板）的最佳数字化替换品——体积小、组态直观、带 CMT1000 录波排查，比模拟板抗干扰强太多。有一点要注意：ECO 版最大 5 A 励磁输出是针对自带 IGBT 小功率单元而言，若您现场是大机组带独立可控硅桥，需确认外部功率柜容量匹配，别只看 AVR 型号。
应用场景与行业案例
痛点切入
小水电或自备电厂模拟 AVR 老化漂移，负荷突变时机端电压晃得厉害，并网考核扣分甚至被调度警告。换个 UNITROL 1005 ECO 进去，PID 参数一调、PSS 打开，电压瞬态超调压到 2% 以内，录波直接满足当地电网代码。最怕的是老机组原厂停产，临时找块测试好的拆机件救急。
典型场景
- 中小水电站（混流式/轴流式）→ 水轮发电机无刷/静态励磁 AVR，ECO 版性价比合适，非它不可因需 IEEE PSS2B并网
- 工业自备电厂 / 热电联产 → 汽轮发电机励磁控制，需与 DCS 通过 Modbus TCP 交换设定值和状态
- 船舶电站 / 应急柴油发电机 → 紧凑安装、自供电调试（USB 口可临时取电下装参数）
- 燃气轮机辅机发电机 → 快速响应负荷阶跃，避免黑启动过程电压崩溃
真实案例
西南某山区 2×6MW 径流水电站，#1 机原装进口模拟 AVR 在丰水期高负荷区频繁出现”电压震荡”告警，手动切恒励磁运行。停机检修换上 UNITROL 1005-0011 ECO（3BHE043576R0011），用 CMT1000 读原 PT/CT 变比、设 PID（P=20, I=0.5, D=0.05）开启 PSS2B，空载/满载阶跃测试超调 <1.5%，连续运行至今三年未再报。老站长说——早该换数字 AVR，省得每年雨季提心吊胆。
