描述

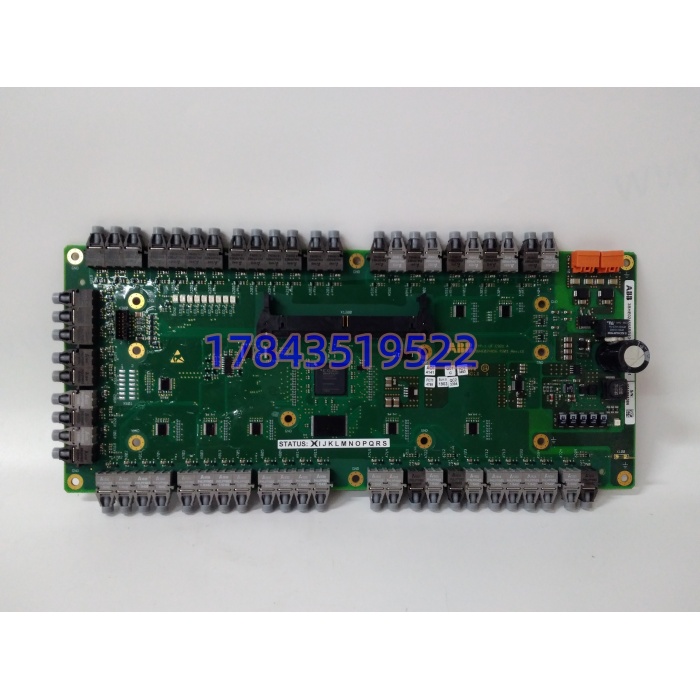

产品详情
· 型号：UFC921A101（3BHE024855R0101）
· 品牌：ABB
· 系列：UFC921（UNITROL 5000 / ACS2000 / Advant Master）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 多功能控制/接口板（INT-2 在 UNITROL 5000 里） | 非 AC900F CPU，非 AC800M 本地 I/O 卡 |
| 处理器 | 高速 DSP + 微控制器（依版本，非 PowerPC 通用 CPU） | 跑 AVR PID / DTC 子环，不跑 IEC61131 工程 |
| 供电 | 背板 24VDC（18–30V），典型 <12W | 内部稳压出 5V/±12V 给模拟前端 |
| 模拟输入 | 8 路（0–10V / ±10V / 0–20mA / 4–20mA 软件可配） | 采发电机 PT 副边、CT 副边、励磁电流分流器 |
| 模拟输出 | 4 路（0–10V / 4–20mA） | 送录波、送 DCS 转速/无功指示 |
| 数字输入 | 16 路 24VDC 光耦隔离 | 急停、断路器辅助、风机反馈、外部联锁 |
| 数字输出 | 8 路（继电器或晶体管 OC，依版本） | 故障继电器、跳闸允许、运行指示 |
| 通信-背板 | MasterBus 300（ABB 专有，连 Advant Master / 上级控制器） | 非以太网 TCP 原生 |
| 通信-调试 | RS232（前端服务口）+ RS485（Modbus RTU 可选） | 下固件、读故障日志 |
| 通信-扩展 | 选配 Profibus DP / CANopen 子卡 | 渠道页”Profinet 原生”是错标 |
| 触发接口 | 并行背板总线连下级脉冲板（如 UNS2880B-P 取 α 角） | 本板不直接出光纤触发脉冲（那是 UFC921A 触发子版） |
| 前面板 | RUN / ERR / COM LED + 复位 | 无 LCD，诊断靠 LED+服务工具 |
| 涂层 | 部分批次带 Conformal Coating（Varnished） | 潮湿/腐蚀环境订备件务必确认涂层版本 |
| 热插拔 | 励磁柜双通道配置下支持在线换单板 | 单通道配置带电拔=AVR 失控，禁 |
| 工作温度 | 0~+60℃ 标准；涂层版 -25~+70℃ | 励磁柜内长期 55℃ 正常 |
| 尺寸/重量 | 约 330×158×30mm / 0.35kg | 以原厂图纸为准 |
| 生命周期 | 随 UNITROL 5000 进入备件期 | 原厂 RPP 可订交换件 |
| 易混型号 | UFC921A102（双通道轴振）、AC900F CPU（错标）、CI854（AC800M 通信卡）、UCD208A101（ACS6000 控制板） | 渠道页常把后三者参数贴 UFC921A101 上 |
产品介绍
UFC921A101 在 UNITROL 5000 励磁屏里干的是”AVR 大脑+接口”的活：发电机 PT 来的机端电压、CT 来的定子电流、励磁分流器来的 If 信号进 8 路 AI，板载 DSP 跑电压调节 PID（可选无功/功率因数模式），算出三相全控桥触发角 α，通过背板并行总线送给下级脉冲放大板（UNS2880B-P 之类），脉冲板再经光纤触发功率柜晶闸管；同时 16DI 收断路器位置/灭磁开关/急停，8DO 出故障继电器和跳闸允许，MasterBus 300 把励磁状态送 Advant Master 或 800xA 操作站。它不替代上级 DCS 的发电机控制逻辑，也不替代功率柜脉冲板，就是励磁闭环里”算 α 角+做接口”的那一级。

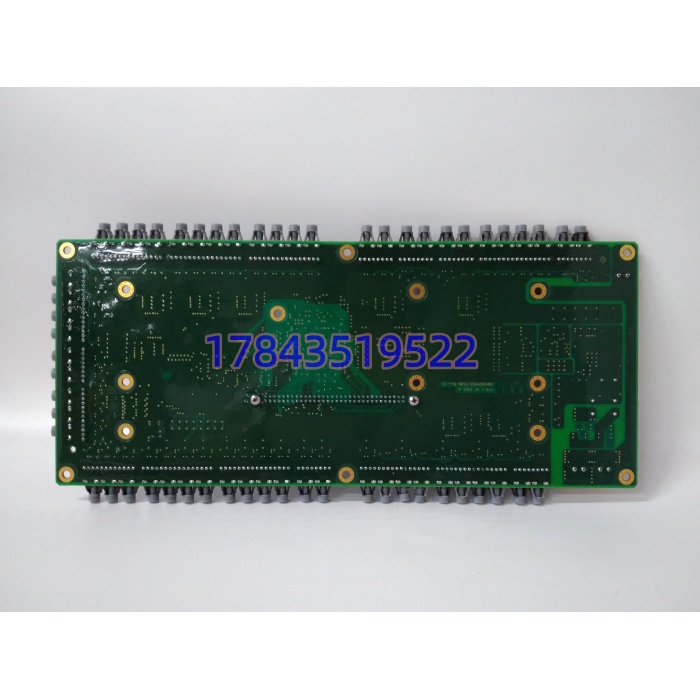

坦白讲，这板子渠道页水分是近期几款里最离谱的：AC 900F 16000 点 I/O 主 CPU（把 Symphony 的 CPU 错贴）、AC 800M TB840 本地 I/O 通信卡（把 S800 体系错贴）、ACS6000 逆变器主控带 DTC+IGBT 光纤触发（把 UCD208A101 错贴）、24V/8A 电源（把某电源板错贴）。我在 UNITROL 5000 屏里拆过 UFC921A101，绿色多层板、中间一颗 TI DSP + 一颗 Freescale MCU、背面是 MasterBus 300 的变压器耦合收发和 AI 前端仪放，前面板 3 颗 LED 没有网口——和”AC 900F 带双以太网+Profibus DP 主站”完全对不上。采购认准”UFC921A101 + 3BHE024855R0101 + UNITROL 5000 INT-2″三位一体，别光看 UFC921A 五个字母，否则发过来可能是 A102（双通道轴振版）或 ACS2000 的异固件版，插同槽不认。
应用场景与行业案例
我在水电厂遇到过最阴的故障：UNITROL 5000 A 通道励磁屏报”UFC COMM LOSS”，AVR 切到手动，发电机端电压靠运行人员手摇电位器维持。查了一周，最后拆 UFC921A101 看背面——MasterBus 300 变压器耦合收发器旁一颗 100nF 安规电容开裂，背板通信 CRC 错超阈值，板子自主断链自保。换同固件版本 ，励磁屏切检修模式、停 24V 控制电源、拔旧插新，上电后 AVR 自动从 B 通道（运行通道）同步参数（电压给定、PID 增益、限制器定值），3 分钟回到双通道 Auto 运行。这类”AVR 没死但通信自断”的故障，九成在接口板不在控制算法。
- 火电厂发电机励磁：UNITROL 5000 双通道各一块 ，A 算 α 带负载、B 热备，通道间光纤握手，单板故障无扰动切换。
- 水电同步机励磁：高海拔电站屏内湿度大，订带 Conformal Coating 的 ，跑 10 年无爬电。
- 冶金轧机主传动：ACS2000 变频器里 作 INT-2 控制接口，采电机端电压/电流做矢量控制外环，MasterBus 300 上连 ABB 800xA。
- 海上平台发电机组：UNITROL 5000 改型屏里 收平台 DCS 无功设定，AVR 在孤岛电网下做电压下垂控制。
- 化工厂压缩机驱动电机：ACS2000 配 做变频器控制接口，Modbus RTU 收 PLC 转速给定，4–20mA 送机柜振动保护。
前年去西南一个水电厂，夜班 #2 机励磁 A 通道 的 ERR LED 红闪，AVR 切手动，运行切 B 通道扛着。原厂新板交期 12 周，库存调一块同硬件版本（Rev C）同固件（UNITROL 5000 6.3 版）的 ，注意是带涂层版（原屏在坝体潮库），励磁屏切检修、停 24V 控制电、拔旧插新，服务口连笔记本读 EEPROM——参数和 B 通道一致（自动同步过），自测 PASS，复投 Auto 双通道。老师傅说：换 UFC 板最怕两件事——固件版本和现网不一致拒同步、涂层版本订错（普通版装潮库三年就长霉斑），这两点比”原厂”还关键。
