描述
产品详情
· 型号：UFC921A101（3BHE024855R0101）
· 品牌：ABB
· 系列：UNITROL 5000 / AC 800PEC Excitation Control — UFC921 系列
规格参数
- 产品定位：励磁触发脉冲放大与光纤接口板（Firing Pulse Amplifier & Fiber Interface），配合 UNS2880B-P 或 PPC907BE 主控使用；部分励磁柜内也作电源接口分配板（Power Interface Board，DC110/220V→隔离24V）
- 上游接口：背板并行总线，接收 α 角/控制字指令及板卡自检命令
- 下游接口：多路 ST 或 FC 光纤发射端口（典型每柜 6 脉冲，支持 1~多柜），少量光纤接收（功率柜状态反馈——快熔、超温、均流差）
- 触发脉冲规格：对应三相全控桥 6×脉冲/柜，脉宽及移相范围由主控设定，典型分辨率 <0.5°
- 背板供电：+5 V DC（逻辑）、±12 V DC（模拟基准）、+24 V DC（数字 I/O/继电器），由励磁柜电源板或本板 DC/DC 提供（依具体柜型）
- 外部电源（电源分配版变体）：DC 110 V / 220 V（范围约 DC 85–250 V），输入侧带反接/过压/浪涌保护及 EMI 滤波；输出多路隔离 DC 24 V 供主控/采样/驱动板
- 电气隔离：控制侧↔光纤/功率侧 ≥2.5 kV AC（部分资料标 3 kV 或 5 kV，以原厂手册为准）；电源分配版输入-输出隔离典型 5 kV AC
- 功耗：典型 6–8 W（触发接口板），电源分配版整机 ≤25 W
- 状态指示：前面板 PWR（绿—电源正常）、ERR（红—故障/自检失败）、LINK ACT / COM（黄—光纤活动/通讯）
- 冗余方式：触发级无直接 1:1 热备，通常与双主控（双 UNS2880B-P / 双 PPC907BE）配合实现控制级冗余
- 工作环境：工作温度 0～+55℃（IEC 60255，部分涂层版 -25～+60℃ 需核对），存储 -25～+70℃，湿度 5–95% RH 无凝露
- 安装方式：UNITROL DSR/RFO 励磁调节柜机架专用插槽，PCB 螺钉锁定
- 机械尺寸：约 240×180×28 mm（依版本），净重约 0.3–0.45 kg
- 认证标准：CE / IEC 60255/ IEC 61000-6-2/4（电磁兼容）
产品介绍

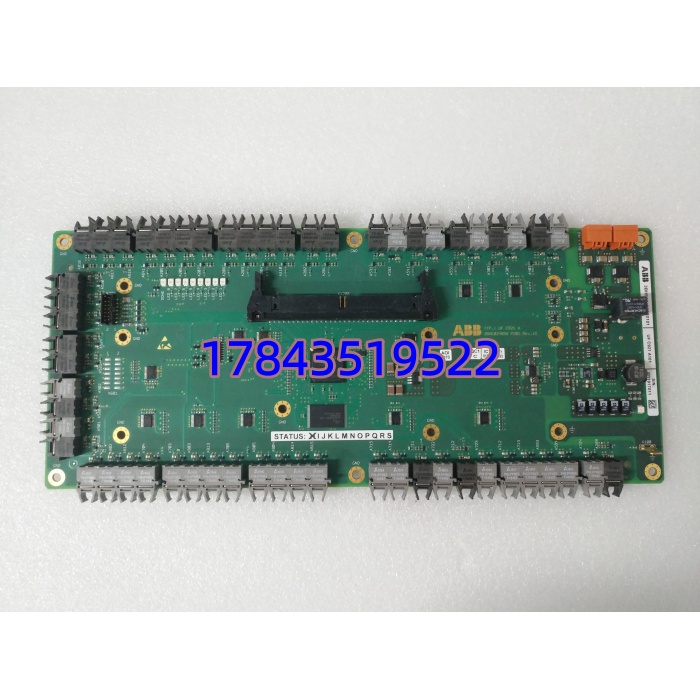

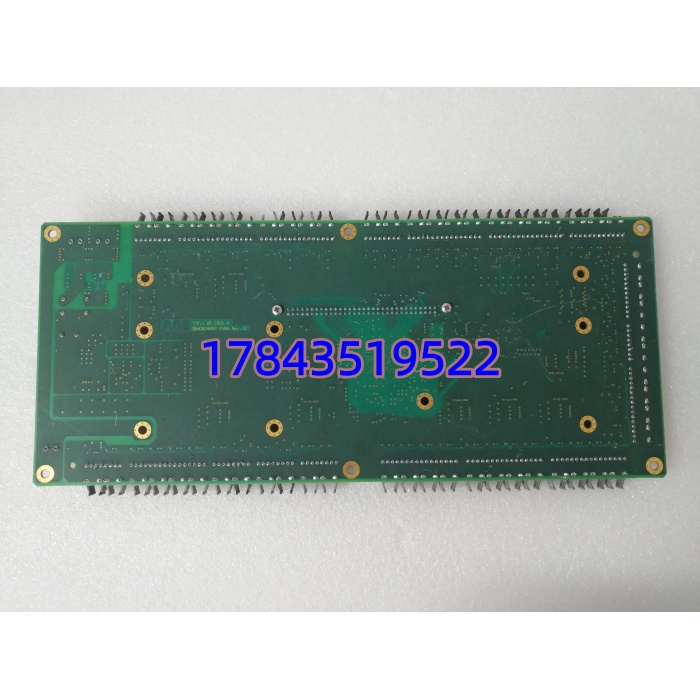

UFC921A101 是 ABB UNITROL 5000 及 AC 800PEC 静态励磁装置里的触发脉冲接口板（少数配置中也作电源接口板）。它的任务是把励磁主控算出的 α 角转换成经光电隔离的光纤触发脉冲，送给各功率柜 GTO/晶闸管门极放大板——简单说，主控算完它来”点火”。板载有功率柜状态回采（快熔、超温、风机故障），通过背板回报主控做闭锁与报警。
现场最常见故障是光纤口老化导致某柜脉冲丢失引发励磁不平衡报警，或柜内潮湿致板卡自检 ERR 常亮。坦白讲这块板没啥”智能化”，就是励磁触发链路里最容易被忽视却又最要命的一环——主控再准，UFC921A101 不工作，晶闸管门极没信号，机组直接失磁跳闸。替换时注意版本字母（A101 vs A102）须与原插槽一致，且需核对与 UNS2880B-P 固件握手兼容。
应用场景与行业案例
痛点切入：
我碰到过两台 300MW 机组并列运行时，#2 机励磁报警”B 柜脉冲丢失”，查下来是 UFC921A101 某路光纤发射管衰减超标，功率柜缺两相触发——如果不及时处理，长期会造成转子绕组局部过热甚至失磁保护动作跳机。这类板卡在电厂励磁小室高温高湿环境下，光口老化是典型隐性故障点。
典型场景：
- 火力/燃机电厂 — UNITROL 5000 励磁调节柜触发接口板，直接关联失磁保护，非它不可
- 水力发电 — 大中型同步发电机静态励磁系统，配合 UNS2880B-P 做晶闸管门极驱动
- 工业自备电厂 — AC 800PEC 励磁装置电源接口+触发板，统一分配隔离 24V 供各控制板
- 老旧励磁改造 — Advant 励磁升级 UNITROL 5000 时 UFC921A101 是标准配置备件
- 冶金/化工自备机组 — 要求 G3 防腐涂层版本（Conformal Coating），沿海或高腐蚀环境必选
真实案例：
