描述
产品详情
· 型号：UFC911B106
· 品牌：ABB
· 系列：UFC系列 — UNITROL 6000 励磁系统 / ACS6000 & AC 800PEC 中压传动系统
规格参数
- 完整物料号：3BHE037864R0106（后缀B106不可随意替换，B101/B102接线定义不同）
- 适用系统：UNITROL 6000励磁柜（作电压测量/控制板UFC911）或 ACS6000 / AC 800PEC 变频柜（作UFC光纤触发接口板）——依您现场柜型确认
- 处理器：板载高性能工业DSP/FPGA（励磁版跑PID AVR算法；传动版做PWM再定时与脉冲分配），具体型号以板标为准
- 信号输入（励磁版）：PT二次100V AC（相/线电压）、CT二次1A/5A AC，经精密互感器隔离降压滤波
- 信号输出（励磁版）：±10V或0–20mA测量量送COB/UDC；晶闸管移相触发脉冲（经脉冲变压器或光耦）
- 光纤接口（传动版）：多路ST或SMA型光纤Rx（收主控PWM）/Tx（回报状态/故障），支持脉冲丢失检测
- 逻辑供电：+24V DC（允许18–30V DC，典型功耗≤10W，由柜内电源单元或背板供给，非独立外接）
- 辅助电源：板上稳压产生±15V DC、+5V DC供接口电路及基准
- 隔离耐压：输入/输出通道对背板及机壳典型2kV+（依原厂测试规范），光电隔离DI/DO
- 保护诊断：RUN/ERR/FIBER LED指示；励磁版含PT断线检测、V/Hz限制；传动版含DESAT/UV/OVT反馈、上下桥互锁逻辑支持（由主控配合）
- 安装方式：励磁柜控制插框或ACS6000功率柜控制盒内背板插槽（非DIN导轨），带导向销定位
- 涂层：全板敷形涂层（Conformal Coating），耐潮湿、盐雾、粉尘
- 工作温度：-20℃～+70℃（贮存 -40℃～+85℃），5%～95% RH非凝露
- 认证：CE、IEC 61800-5-1/ IEC 60747（以铭牌为准），阻燃PCB UL94-V0
产品介绍

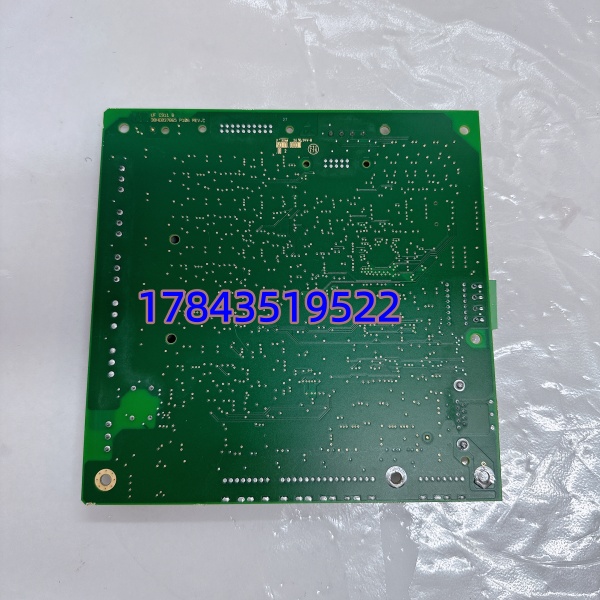

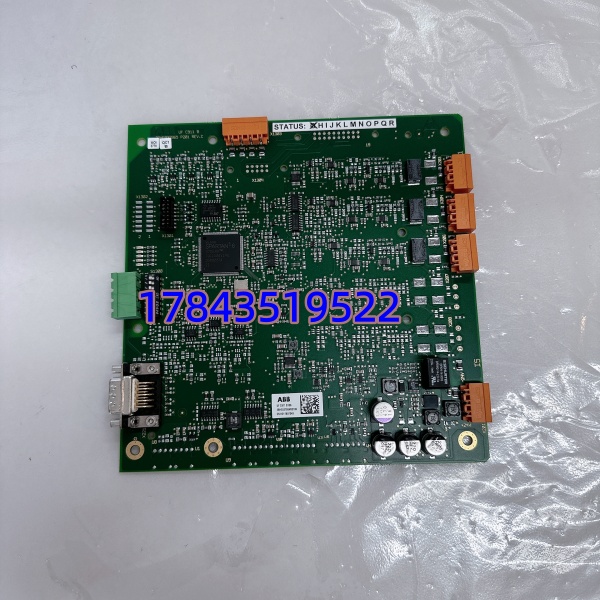

UFC911B106是ABB UFC系列专用板卡，两个出处容易混淆：在UNITROL 6000励磁屏里它是电压/电流测量及AVR控制板（接PT/CT、算调节量、送触发脉冲给功率柜）；在ACS6000中压变频或AC 800PEC驱动柜里它是UFC光纤接口板（接收主控计算后的PWM经光纤下发给各功率单元的GDC门极驱动）。板子是多层PCB带敷形涂层，专为柜内强电磁环境设计，DSP架构实时性好。
坦白讲，这卡最关键的是后缀——UFC911分B101/B102/B106，PT变比、光纤定义或固件版本不一样，混用轻则测压比例错引发误强励，重则触发逻辑不对炸脉冲。买之前一定抄旧板完整标签”UFC911B106 3BHE037864R0106″，别光看UFC911四个字母。
应用场景与行业案例
我在现场最怕励磁柜报”UFC FAIL”或”PT LOSS”——发电机端电压采样飘了，AVR切手动或直接强励，严重时会因过励磁跳机。UFC911B106在这类事故里通常是第一怀疑对象，尤其老电厂湿度大涂层吸湿后A/D通道漂移。
典型场景：
- 火电厂/水电站UNITROL 6000励磁系统——接发电机PT/CT二次，做自动电压调节(AVR)和限制功能，非它不可因需专用PT励磁及移相触发时序匹配原功率柜
- 冶金/矿山ACS6000中压变频主传动（水泥回转窑、矿井提升机）——UFC911B106作光纤触发接口，将主控PWM分配至多功率单元IGCT/IGBT门极，μs级响应，支持脉冲丢失诊断
- 风电变流器/STATCOM/SVC阀控柜——部分ABB早期柔性直流/静止无功装置沿用UFC架构，B106后缀对应特定光纤端口定义
- 大型同步电机励磁改造——保留原UNITROL柜体及功率部分，仅更换UFC板卡恢复功能，比整机替换省几十万
真实案例：
西北某125MW火电厂，春检做励磁系统模拟试验，UNITROL 6000屏报”UFC COMM ERROR”，RUN灯闪但ERR常亮，无法建压。查UFC911B106——板面敷形涂层边缘起皮，湿气侵入A/D采样回路致校验错。库房有块全新原装（同物料号3BHE037864R0106），断电拔出旧卡插入新卡，上电自检PASS，从手提电脑通过UDEX/Scope界面核对PT变比、CT变比、AVR参数（NVRAM在COB不在UFC板，参数通常保留，但仍建议核对），15分钟完成静态试验恢复热备用。继保班老哥说：”这板子二十年不坏，坏就是潮气钻进去，山区电厂每年雨季前最好开机烘一下柜子。”
