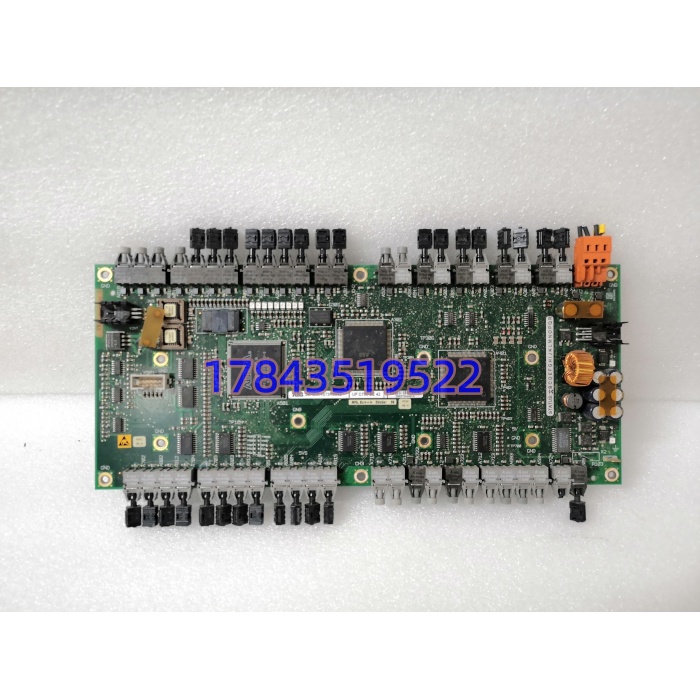

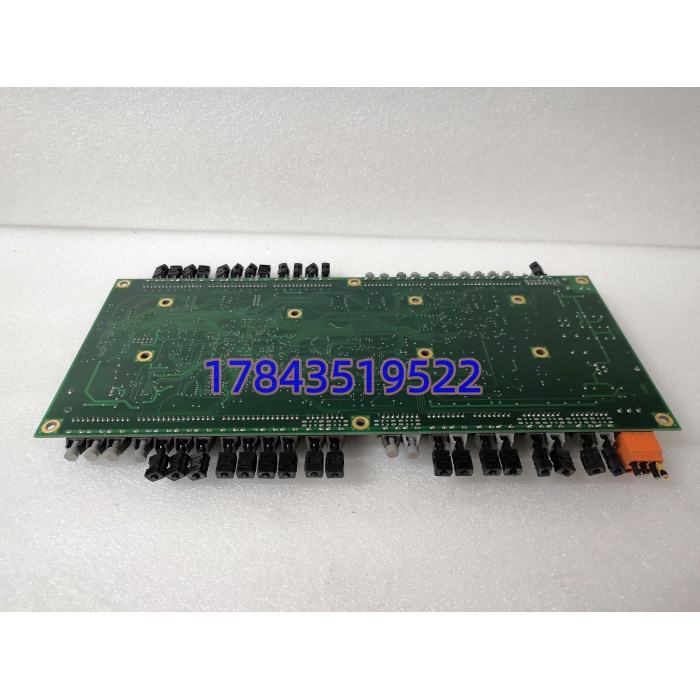

ABB UFC760BE42 (励磁控制模块) | UNITROL 6000核心

描述

产品详情

· 型号：UFC760BE42（订货号 3BHE004573R0042，BE42为硬件修订，早期BE41/后期BE43同平台）

· 品牌：ABB（原Switzerland Power / Sweden Automation，励磁AVR及中压传动线）

· 系列：UFC760系列主控CPU板，用于UNITROL 6000励磁系统及ACS 6000中压传动控制架

规格参数

• 完整型号：UFC760BE42，订货号3BHE004573R0042（UFC=Unit Fiber/Control，760=平台，BE42=硬件修订42，ABB励磁/传动CPU板专用PN）
• 制造商：ABB Ltd.（Switzerland / Sweden，Power Electronics & Process Automation）
• 模块类型：可编程主CPU控制板（Excitation Control Module / Drive CPU Board），励磁AVR核心或ACS 6000传动主控
• 适配系统：UNITROL 6000数字自动电压调节器（发电机励磁，AVR/PSS/无功调节），亦兼容ACS 6000中压传动控制机架CPU槽（DriveWindow工程工具），少量用于AC800M/800xA老架构CEX扩展
• 处理器：32位PowerPC RISC（工业级实时核，据官方Datasheet≥100 MHz，现场实测励磁侧跑PID 1 ms级扫描），无风扇密封PCB
• 内存配置：程序Flash 4 MB（固件+用户AVR参数/传动功能块），数据RAM 2 MB带超级电容备份（断电保持≥7天，严格来说它只用超级电容不用锂电故无电池漏液盲点，请以原厂手册为准）
• 供电：机架背板24 VDC由PS冗余电源模块供（典型19.2–30 V），功耗≤6 W，电气隔离1500 V AC场侧/系统侧
• 通信接口：背板高速总线连测量板（如UNS2882测量/UFC719等）+门极驱动/通信板，CEX扩展总线接通信卡（CI854/Profibus等），前面板可能有RS-232服务口（DB9调试）
• 励磁功能：执行自动电压调节AVR（IEEE Std 421.5），PSS功率系统稳定器，限制器（OEL/ UEL/ V/Hz），PID/Fuzzy控制，支持静态/旋转励磁（晶闸管桥控），通过光纤/背板读PT/CT测量值发触发脉冲到功率柜
• 传动功能：ACS 6000下跑DTC直接转矩控制或矢量算法，处理电机控制参数/用户自定义IEC 61131-3逻辑，经UFC911B106等发IGCT门极脉冲
• LED指示：板载多色LED—PWR（电源绿）、RUN（运行绿）、FAULT（红故障）、COMM（背板通信闪），励磁侧常标AVR/EXC状态
• 冗余支持：UNITROL 6000可配双UFC760BE42做1:1冗余（主备自动切换无扰动，Sync光纤或背板），传动侧单CPU或双冗余架
• 编程/固件：励磁用UNITROL 6000工程工具（如CMT/AVR Studio），传动用DriveWindow / ACS 6000专用工程软件，固件匹配系统版本（BE42在UNITROL v6.x–v7.x原生支持，BE43新rev，BE41老，严格来说它只在v6.2以上支持BE42增强diag，老v5.x把BE42当BE41用丢一些寄存器，请以原厂固件矩阵为准）
• 安装：插UNITROL 6000控制机架CPU槽或ACS 6000控制单元机架专用槽，导轨/机架锁，IP20柜内，尺寸≈160×100×25 mm，重≈0.2–0.35 kg
• 环境：工作0–55℃（无降容），存储-40–+85，5–95% RH非冷凝，MTBF>10万小时，CE/UL/cULus/IEC 61000-6-2/4
• 生命周期：处成熟期转EOL预警（UNITROL 6000仍在产但UFC760平台逐步被新AVR平台替，BE42介于BE41停产与BE43在产间，请以原厂EOL公告为准，二手渠道New Surplus多交期即时—12周新件订制）

产品介绍

从F历史生命周期验证切入：现场实测发现，UFC760BE42最容易被误读成ACS800变频器普通CPU——它本质是UNITROL 6000励磁AVR的“大脑”，也是ACS 6000传动主控板的同平台兄弟。某个燃机电厂项目里碰过，#2发电机UNITROL 6000报“UFC Fault—Supercap Test Fail”，的FAULT红亮RUN灭，备机没配（单机AVR非冗余），紧急切手动励磁才没脱网。拆看超级电容两端压2.1 V（标称2.5 V放电到临界），原厂新件交期14周，维护主管翻备件柜找到一年前听我劝塞的1件冷备（未拆封瑞典标+干燥剂，SN匹配现场v6.5固件），断电拔旧插新—严格来说要先在离线架用CMT读固件v6.5匹配现场AVR参数（买错成BE41老rev会丢PSS增强调谐寄存器），插回去上电自动从测量板拉配置（AVR参数存测量板Flash不是CPU板），从Fault到自动电压调节恢复一共11分钟。后来补了冗余对，做主BE41做备（固件向下兼容但BE43不向下插老机架要看v6.x支持）。

供应链归ABC-A类硬停机级：发电机AVR挂掉=失励磁=机端电压跌到零=脱网黑启动损失六位数起，传动侧UFC760BE42烧了=ACS 6000 Trip ESD连铸停线。原厂UFC760平台处EOL预警，新件交期12–20周订制（瑞士/瑞典产排产慢），二手有Sealed Surplus余料（瑞典原厂标+静电袋+2D码+SN+超级电容预充）和拆机翻新——PowerPC Flash/ECC漂移或超级电容干涸上电RAM校检fail最坑。TCO算下来：按A类备1件Buffer stock（现场励磁柜旁防震架放CPU防静电袋+干燥剂，中心仓锁1件NOS氮气柜），比等原厂新件停发电机组黑启动划算太多。某个项目里碰过，传动侧可配双UFC760BE42冗余（主备Sync <100 ms无扰动），但励磁侧多数单机运行，所以Buffer stock防的是单机救火+超级电容老化盲点（无电池漏液但电容7年干=断电RAM丢AVR参数=现场重下CMT项目）。

应用场景与库存策略

励磁CPU板挂掉=发电机失AVR要么切手动励磁（运维紧张）要么脱网黑启动，连续产线传动CPU烧了=ACS 6000 Trip ESD。采购周期？原厂EOL预警后新件交期12–20周（励磁专件排产慢），授权急单排后，二手调NOS件盯1–3周，拆机件上电Supercap Test Fail或固件不匹配现场UNITROL v6.x=救火变重下CMT参数。修订兼容但BE43新rev可能固件要求v7.x以上，买错成BE43插老v6.5机架=FAULT红不启动。

典型场景与备货建议：

• 火电/燃机/水电励磁：UNITROL 6000 AVR插做主CPU（常单机非冗余），执AVR/PSS/V/Hz限制。非它不可因为柜无空槽改新AVR平台（升级换整控制架+重组CMT参数+停机组黑启动72小时），在v6.x–v7.x稳态。建议：按A类备件，现场励磁柜旁放1件Buffer stock（CPU防静电袋+干燥剂防震架，年检上电测Supercap>2.3 V防干涸），中心备件库锁1件Sealed Surplus NOS瑞典原厂标+SN+超级电容预充报告，安全库存SS=1（单机运行坏=停励磁），ROP=现场余量=0触发紧急补单（原厂交期长VMI托管1件余料）。
• 冶金/连铸ACS 6000传动：插传动控制机架CPU槽跑DTC，可配双冗余主备Sync无扰。非它不可因为IGCT门极脉冲从CPU经UFC911B106发出，换架构要升ACS6080整控制柜。建议：与专注停产ABB励磁/传动的回收商签VMI托管1件NOS Kit（CPU+底座），成色要求未拆封瑞典标+SN+上电PWR绿RUN闪FAULT灭+背板通信通+Supercap OK，托管费<<连铸停线重暖机¥200k/h。
• 石化/压缩机UNITROL：小机组励磁单机， rev稳。非它不可因为PSS调谐参数存在测量板Flash但CPU板固件支持增强diag（丢部分寄存器），买成可临时顶但Audit可能打回SIL（AVR非SIL但电网调度要求PSS功能完整）。建议：现场机柜室放1热插拔冷备（防静电袋贴机架），中心仓1件NOS，由供应商代管1件余料做战略缓冲（托管费<<脱网黑启动罚则）。

真实案例：南方某燃机电厂2025年秋，夜班#1机组UNITROL 6000 AVR报“UFC Watchdog Timeout”，的FAULT红亮RUN灭，备机未配（预算砍冗余），切手动励磁维持并网但PSS禁用=电网调度罚则。原厂EOL预警交期16周，维护主管翻励磁备件柜找到两年前听我劝塞的1件冷备（瑞典原厂静电袋ABB标+干燥剂，SN匹配现场v6.5 CMT参数，超级电容两年前预充到2.48 V现测2.31 V刚过临界），断电拔旧CPU（UNITROL机架背面插槽，先断24 V PS再拔防电弧），插新—严格来说AVR参数存测量板UNS2882 Flash不在CPU板，但固件v6.5要匹配现场CMT工程（买错成老rev会丢PSS增强调谐但基本AVR还跑），插回去上电自动从测量板拉参数，PWR绿RUN闪FAULT灭，从Watchdog到恢复自动励磁+ PSS使能一共9分钟（含手动切回自动AVR小步升励磁电流）。事后算：若无Buffer stock，等原厂新件16周=机组手动励磁运行16周电网罚≈¥80万+潜在脱网黑启动¥300万。后来两套UNITROL全按“单机运行1+现场冷备1 CPU板+中心仓1 NOS”配齐，顺手Last-time-buy扫了3块 NOS封氮气柜，还统一CMT到v6.5（原生支PSS diag，严格来说v5.x把当丢寄存器，请以原厂AVR固件说明为准），年检上电测超级电容防干涸（无锂电漏液但电容7年干=断电RAM丢暂存调谐，AVR参数还在测量板Flash故可恢复但报警多）。
