描述
产品详情

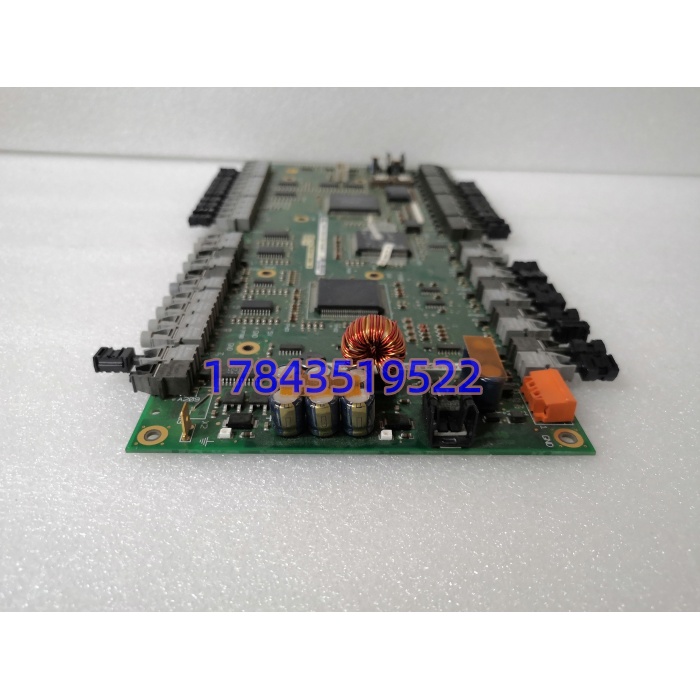

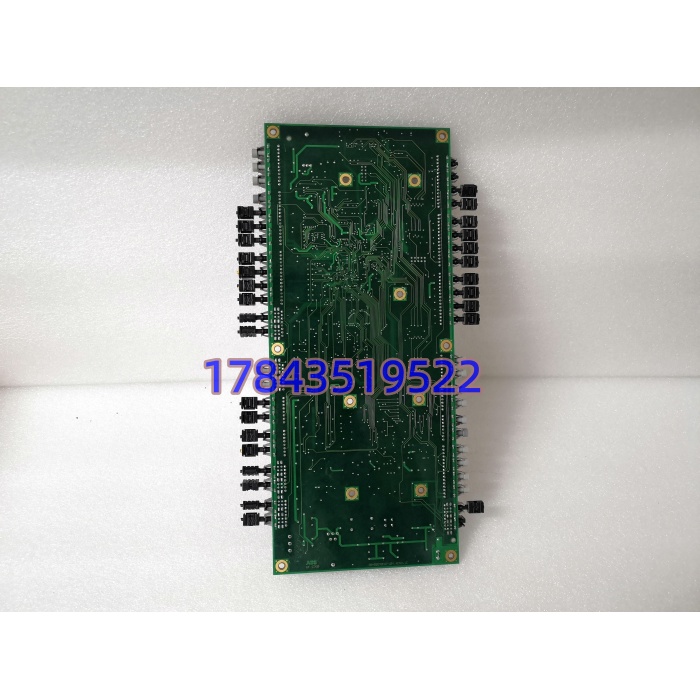

· 型号：UFC760BE142
· 品牌：ABB
· 系列：ACS6000 中压变频 / Unitrol 6000 励磁 / AC800PEC 周边接口族
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | INU 整流单元光纤信号接口母板 | 与 UFC762AE101（主运算）不可互换 |
| 订货号 | 3BHE004573R0142 | UFC760BE142 为板级名，BE142 指 BE 代次+142 配置 |
| 适配系统 | ACS6000（6/10kV 中压变频）、Unitrol 6000/5000 励磁、部分 AC800PEC 机箱 | 不插 S800 导轨，不插 AC800M 槽 |
| 处理器 | 板载 CPLD/低端 MCU 做预处理，无主闭环核 | 主 PID 在 PPD513/UFC762AE |
| 供电 | 24VDC 控制电源，典型 25W，±20% | 内部稳压出 +5/+12/-12V 给模拟侧 |
| 模拟采集 | 多路 4-20mA、±10V、PT/CT 二次、RTD（Ni1000/PT100） | 16-bit ADC，通道间光耦隔离 |
| 数字采集 | 多路隔离 DI（功率单元故障、柜门、冷却压力）、DO（报警/跳闸中继） | 耐压隔离 ≥2.5kV AC |
| 高速输入 | 编码器/测速脉冲计数、IGCT 故障光纤回报 | 接 XVC767AE 等光纤调理小板 |
| 内部总线 | ABB MSC 背板总线（与 PPD513 高速交互 PWM 指令/故障报文） | 非 ModuleBus、非 Profibus 背板 |
| 外部通信 | 双路独立 Profibus DP（9.6k-12M），可分别上 DCS 和本地辅控 | 9 针 Sub-D，内置终端电阻 |
| 机械 | VME 标准插槽板，约 280×200×25 mm，三防涂覆 | 螺钉锁固，支持维护期热插拔（需主运板允许） |
| 指示 | PWR / RUN / ERR / BUSF / DIA LED | BUSF 闪=Profibus 断链或终端电阻错 |
| 环境 | -20~+60℃（运行），-40~+85℃（存储） | IP20 柜内，5-95% RH 无凝露 |
| 状态 | ABB 对 ACS6000/Unitrol 6000 平台长尾服务，UFC760BE142 新货极稀，MRO 拆机/New Surplus 为主 | 无同槽 Pin2Pin 继任，BE143 是逆变侧不可替 |
产品介绍
从维护者视角看，UFC760BE142 是那种”主运板 PPD513 报 ‘INU 通信丢失’ 但你摸它表面温温的、LED 还亮”的隐形故障点。在某个热连轧主传动 ACS6000 项目里碰过：整流柜偶发报”DC link 电压采样无效”，PPD513 切到无 IGCT 故障但 AVR 跟踪退出。查了一圈以为 PPD513 坏了，最后拿光纤镜看 UFC760BE142 收 IGCT 回报的 LC 口，发现内部光耦接收侧暗电流漂移，高压侧 6.5kV 共模窜进来把隔离栅老化了——示波器在低压侧量全是好的。这种板子不灭灯、不报 ERR 硬故障，但采样值边缘越界，主运板只能无奈退保护。
严格来说，它只在 ACS6000 INU 机架 / Unitrol 6000 DSR 机架 + PPD513 或 UFC762AE 主运板 + 同代 MSC 背板三位一体下是原配；S800 的 UFC760BE142 同名写法是 MRO 商家 SEO 撞料号（S800 根本不用 VME 插槽，也没 MSC 总线）。TCO 上单件 MRO 价常破万美金级，但它能让一套老 ACS6000 轧机传动或 Unitrol 6000 励磁再撑 8-10 年不碰整体迁 ACS6080/Unitrol 8000——后者单柜改造含功率柜光纤重熔、AVR 重新涉网整定，报价常破百万。备 1 件同硬件版本冷备，是老中压变频/大机励磁柜最该锁的 A 类接口件（它软了，主运板再贵也瞎）。
应用场景与库存策略
最阴的失效是”采样边缘漂移”——高压光耦隔离栅老化导致 CT/VT 值偏低 2%-3%，主运板 AVR 不报故障但机端电压调节精度悄悄超标，等调度电压合格率审计来了一查一个准。采购上 ABB 原厂新货基本不单列，MRO 拆机件怕光耦暗电流已漂、Profibus 9 针口氧化、三防漆下铜箔微裂。
- 热连轧/中厚板主传动 ： 收整流侧 CT/母线电压/IGCT 故障 → 非它不可因 MSC 总线和 固件绑定 → 建议每 INU 机架备 1 件同 BE 代次冷备（A 类，接口漂=传动跳 F7/F8 过流）。
- 火电/水电 Unitrol 6000 励磁： 作 DSR 机架信号母板收 PT/CT/转子电流 → 非它不可因与 UFC762AE 主运板同 MSC 握手 → 建议 Last-time-buy 按现网柜数 50% 囤（双柜各主备共 4 板囤 2），硬件版本拍照归档。
- 新建项目：ABB 主推 ACS6080 + Unitrol 8000，UFC760 族不入选型 → 采购阶段直接砍。
- 改造陷阱：有人拿 S800 AI 模块或 Profibus 耦合器当”同型号”替 → 物理插槽不对（VME vs DIN）、总线不对（MSC vs ModuleBus）、隔离等级不对（2.5kV vs 无高压共模） → 运行装置只做 同 R0142 备件；真升级连主运板一起换。
- 无人值守站：接口漂了主运板退保护 → 安全库存 = 1 件同版本 Buffer 现场锁柜。
真实案例：2022 年华东某 1780mm 热连轧 R1 主传动 ，INU 机架 （3BHE004573R0142）运行第十年。梅雨季直流母线电压采样偶发偏低 2.8%， 报”Udc 无效”切脉冲封锁，咬钢中断 3 秒。维保拿校准源打板端模拟输入，发现 4-20mA 通道零点漂了 0.6mA（相当 3% 量程），光耦隔离侧暗电流实锤。库房零库存，天津 MRO 调同 R0142 拆机件 40 小时到，停电更换+MSC 握手复测，启机后 Udc 采样回归 ±0.5%。事后把 提 A 类，按 R1/R2 各锁 1 件冷备，并把所有在网件模拟通道零点每季度校准建档。那次若等原厂 12 周或盲目升 ACS6080，单线改造停役损失约 90 万/天，一件备件不到 1.2 万美金。
