描述
产品详情

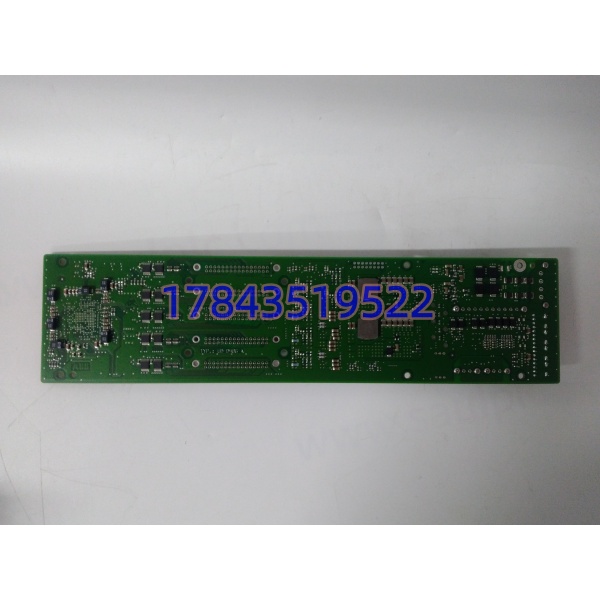

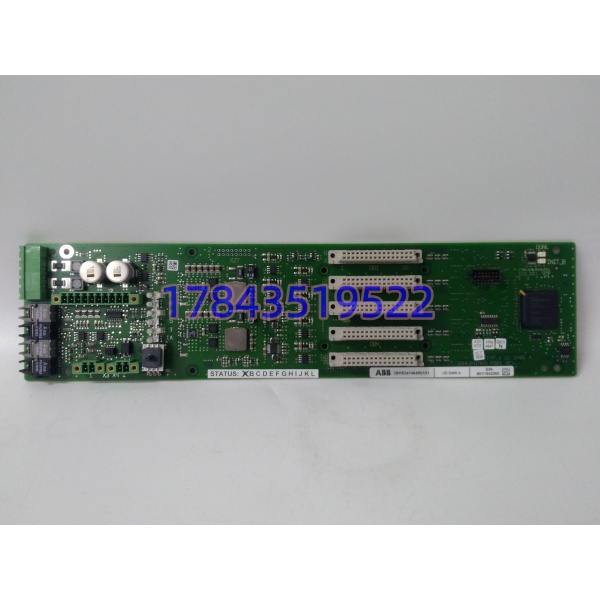

· 型号：UDD406A（3BHE041465P201）
· 品牌：ABB
· 系列：ACS 6000 / UNITROL 6000
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 中压传动/励磁系统副控接口板（Deputy Controller / Interface Board） |
| 订货号 | 3BHE041465P201，”P201″为硬件版本后缀，固件与引脚定义绑定版本 |
| 处理器 | 32 位 ARM Cortex-M4 @180MHz + 片上 FPGA 逻辑阵列 |
| FPGA 职责 | PWM 帧时序校验、死区监视、光纤帧编码/解码、保护逻辑硬线旁路 |
| ARM 职责 | I/O 信号调理、温度采集、故障记录、与上位主控制器通信 |
| 光纤接口 | 多路 LC/ST 光纤 TX/RX（依 Rev），连功率单元 GDD360C 级驱动板，速率百 Mbps 级 |
| I/O 能力 | 隔离 DI（干/湿接点，24VDC）×若干；隔离 DO（晶体管/继电器）×若干；模拟量依 Rev |
| 隔离电压 | 通道–背板 ≥2500Vrms（光电+变压器复合）；光纤端口 ≥4kV 耐压 |
| 背板取电 | 24VDC ±10%，冗余双输入，典型功耗 8–12W |
| 通信上行 | 经背板连主控制器（PPD113B01 等），私有串行/并行总线，非以太网原生 |
| 指示 LED | PWR（绿）、RUN（绿）、FLT（红）、FO1/FO2（光纤链路状态）、I/Ox（依 Rev） |
| 安装 | ACS 6000 / UNITROL 6000 专用控制机架槽位，螺钉锁定，导冷散热 |
| 热插拔 | 不支持，必须断机架总电源更换，带电拔插会炸背板电源轨并可能损光纤接收器 |
| 工作温度 | -20~+70℃（满载 >60℃ 降额），存储 -40~+85℃ |
| 湿度 | 5–95% RH 非凝露 |
| 冷却 | 导冷（无风扇），靠机柜风道散热 |
| 保护功能 | 光纤通信超时、功率单元过温/过流预告警、I/O 异常锁存，硬线送主控制器或直接触发跳闸 |
| 停产状态 | ACS 6000 老站续命件，新项目推 ACS 6080/PCS 8000 架构；市场多库存/拆机/翻新 |
| 关联模块 | PPD113B01（主控制器）、GDD360C（门极驱动）、RDCU-02C（整流控制）、CDD350C（老款驱动） |
| 易混淆 | 代理商页套用 PPD113 参数写”以太网接口””SIL3″”IP65″”-40~85℃”均属错配；UDD406A 原生无 RJ45 网口、无 SIL 独立认证、IP20、0~70℃ |
产品介绍
UDD406A 是 ABB 中压传动体系里那个”站在主控制器 PPD113B01 和一堆功率单元之间、替主脑分担脏活累活”的副控板。PPD113B01 算顶层控制策略、发宏观 PWM 指令，UDD406A 负责把这些指令翻译成每路光纤的具体时序，同时把底下十几块 GDD360C 门极驱动板回来的状态（”IGCT 温度正常””DESAT 没动””光纤帧校验 OK”）汇总过滤后送给主脑。它不光是传话筒，还干保护的活儿——光纤超时三次、功率单元温度探头超阈值，它可以不经过主控制器直接在硬件层面锁死输出，这是微秒级响应的最后一道防线。
和 PPD113B01 比，PPD113 是大脑，UDD406A 是脑干；和 GDD360C 比，GDD360C 只管一个 IGBT 的门极驱动，UDD406A 管的是整组功率单元的光纤集群。坦白讲，这板子在传动柜里存在感像副驾驶——主驾（PPD113）握方向盘，副驾（）盯着仪表和路况，平时不出声，一旦主驾走神（主控制器忙或异常），副驾能一把抢过控制权。现在采购 90% 是 ACS 6000 老轧机传动、UNITROL 6000 励磁机十年大修，发现光纤误码率爬升或 I/O 通道间歇性失效的补件。新项目架构变了， 慢慢退成纯备件号。
应用场景与行业案例
我在现场遇到过最隐蔽的”光纤雪崩”：某钢厂 2050mm 热连轧 R1 主传动 ACS 6000，运行中偶发”Fiber Com Lost”但 2 秒内自愈，没跳闸。查了两周，最后用 ABB DriveWindow 抓 的光纤误码计数器，发现 FO2 链路（连 Phase B 功率柜）的 CRC Error 每 24 小时递增约 200 次，且集中在下午 2–4 点（车间电焊作业高峰）。顺着光纤走线发现 FO2 的 LC 接头处光纤弯曲半径只有 15mm（规范要求 ≥25mm），高温+振动+电焊电磁干扰叠加导致光衰临界。 本身没坏，是光纤物理层在折磨它。重新布线路径、换接头、光衰从 -8dB 降到 -3dB 后消失。这种故障自诊断只报”Com Lost Count++”，不指向具体光纤段，得靠误码计数器和光功率计定位。
典型场景：
- 热连轧主传动：ACS 6000 三电平 NPC， 管 A/B/C 三相共 12 块功率柜的光纤通信，PWM 帧同步误差 <100ns，确保三相输出对称。
- 电厂励磁：UNITROL 6000 励磁柜， 采集晶闸管散热片温度、交流侧电压过零信号，配合主控制器做 PSS（电力系统稳定器）调节。
- 矿山球磨机软启动：SFC 静止变频器， 协调多组功率单元的切换时序，确保启动转矩平滑无冲击。
- 海上平台压缩机：变频驱动柜内 耐盐雾，-20℃ 冷启动正常，光纤隔离抗变频器共模干扰。
- LNG 厂冷剂压缩机：ACS 6000 连续运行 5 年不停车， 的 I/O 通道做预防性校验，发现一通道 DI 内阻从 10kΩ 漂到 3kΩ（老化征兆），提前更换避免停机。
真实案例：华北某 1780mm 热连轧，ACS 6000 运行第 10 年，年度校验发现 的 FLT 灯在轧制节奏密集时（每 45 秒咬钢一次）偶发红 0.3 秒。仪控班先查 24V 电源（纹波正常）、再查光纤（衰减合格），最后拆板送检，发现 FPGA 附近一颗去耦电容 ESR 从 0.05Ω 漂到 1.8Ω，高节奏负载切换时局部电源电压跌落 0.4V，FPGA 内部状态机短暂跑飞触发 FLT。机柜备件架有同 Rev（P201）未拆封 ，停机传动柜总电源、拔旧插新（不支持热插拔），DriveWindow 联机确认光纤链路重建、I/O 通道扫描正常，25 分钟恢复。电气主任说：” 这东西，FPGA 和 ARM 十年不坏，坏的是电容老化和光纤接头脏。备件单里 和 GDD360C 必须按功率柜数量配比备，但更重要的钱应该花在光纤接头每季度酒精擦拭和光衰测试上——九成的 Fiber Com Lost 不是板子坏的，是接头脏了或者弯曲半径不够。”
