描述
产品详情

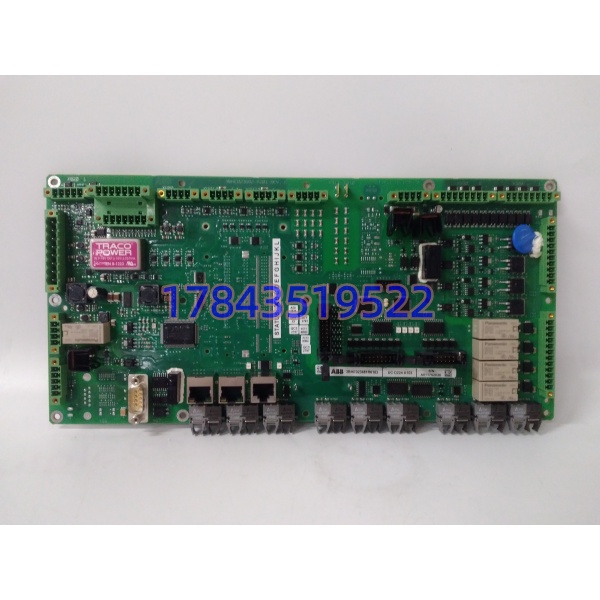

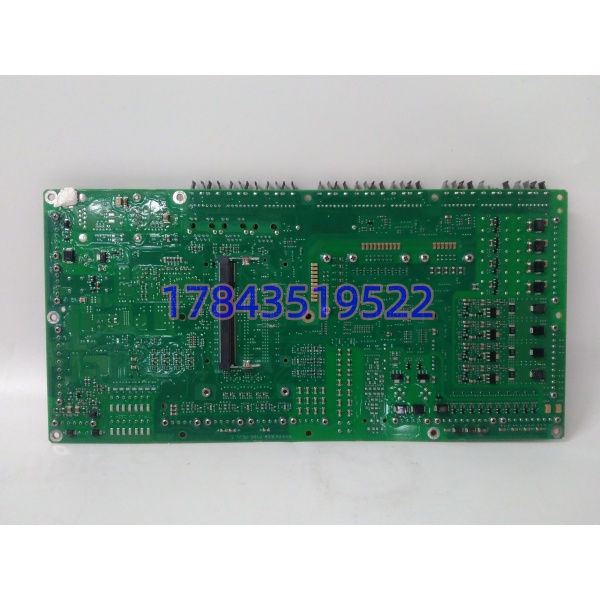

· 型号：UCD224A103（3BHE023681R0103）
· 品牌：ABB（Power Electronics）
· 系列：UNITROL 6000 / AC 800PEC / MEGATROL 控制子架接口板
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 板卡定位 | 脉冲分配与信号接口控制板（Pulse Distributor + Feedback Interface），UNITROL 6000 控制子架指定槽 |
| 同系对照 | UCD224A101/A102 为前修订；A103（R0103）为优化尾标（光纤驱动抗扰/FPGA 逻辑微调），插槽兼容 |
| 处理元件 | 板载 FPGA（μs 级脉冲时序）+ 辅助微控制器（管理通讯/诊断），非 PowerPC 通用 CPU 卡 |
| 上游关系 | 接 PPC 系控制板（UNITROL 6000 用新代 PPC 或 AC800PEC 主 CPU），UCD224 不跑 AVR 闭环，只做”角→脉冲”翻译和反馈预处理 |
| 下游关系 | 经光纤或背板送门极单元（如 COB 上的触发板、LCI 阀基电子），每桥臂脉冲独立通道 |
| 反馈采集 | 机端电压/电流经隔离变送进板，板内做抗混叠+编码送上游；具体 AI 通道数原厂不单列公开（渠道标 16AI/8AI 均属把 Advanced OCS 的 UCD 模拟卡错套） |
| 通讯 | 背板专网（ARCnet 类多处理器同步）+ 光纤发收；无 Profibus/Modbus 直出（那是上游 CPU 的活） |
| 指示 | 前面板 Link（同步链）、ERR（故障）、可能的 ACT 灯，以壳体丝印为准 |
| 供电 | 控制子架背板送多路直流（典型含 5V 逻辑+15V 模拟参考），无外供 24V 端子，渠道标”24V 进 5V/10A 出”是把别类 DC-DC 错挂此型号 |
| 安装 | 插 UNITROL 6000 / AC800PEC 控制子架专用槽，面板螺丝锁，非 DIN 导轨（渠道标 DIN 安装为错） |
| 尺寸重量 | 约 233×160×30 mm，0.62 kg（原厂常见标）；渠道 76×45×30mm 是另一颗 DC-DC 的尺寸别混 |
| 工作温度 | -20…+60 ℃（柜内控制室档），存储 -40…+85℃ |
| 环境 | 5–95% RH 非凝露，IP20 本体，强 EMC，三防涂层 |
| 冗余 | UNITROL 6000 可配双 UCD224 热备，主故障备机接管脉冲分配；双机固件须同 R0103 基线 |
| 认证 | 随 UNITROL 6000 / AC800PEC 整体认证（电力入网、IEC 60034-16），单板无独立 SIL 证书 |
| 生命周期 | ABB 电力电子 Legacy 维护档，UCD224A103 原厂可订但交期长；新 UNITROL 6000 后期批次可能用后继接口板，老线续命靠同号拆机/库存 |
| 常见误标 | “24 位 8AI 通用输入卡”（Advanced OCS 的 UCD 模拟卡）、”24V→5V/10A DCDC 电源”、”AC800M UCD 模块”、”Masterpiece 过程采集”——均错，UCD224A103 是励磁/变流脉冲接口板，不干这些活 |
产品介绍
UCD224A103 是 UNITROL 6000 励磁柜里”PPC 控制板和晶闸管门极之间的翻译官”——上游 PPC 算出”α=32.5°”，UCD224 里的 FPGA 把它变成 6 个（或 12 个）精确对齐工频过零的触发脉冲，经光纤发到三相全控桥的门极单元；同时把机端 PT/CT 经隔离进来的反馈做预处理（滤波、过零检测、编码）送回 PPC 跑 AVR 闭环。它不决定”电压调多少”，只决定”哪一刻打哪只晶闸管”。和前面写的 PPC380AE02 分工清晰：PPC380 算数，UCD224 发脉冲+采反馈；和 IS200AEADH4ADA 不是一代（GE vs ABB），和 44A751101-G01 也不是一类（Mark V 子板 vs UNITROL 6000 接口板）。
坦白讲，UCD224A103 是这轮备件里渠道参数污染最严重的一颗——搜回来 10 篇里 6 篇把它写成”24 位 AI 卡”、3 篇写成”24V/5V 10A 电源”、1 篇勉强对路。根因是 ABB 内部有两个 “UCD” 前缀：① UCD 系 Advanced OCS/Masterpiece 的通用模拟输入卡（UCD224 早期命名冲突）；② UCD224 电力电子脉冲板（3BHE023681 物料系）。你手里 3BHE023681R0103 这个订货号一出来就属于后者，因为 3BHE 是 ABB 电力电子/励磁专用物料段，Advanced OCS 卡走 3BHB 或 3BSE 段。买件铁律：“UCD224A103 + 3BHE023681R0103 + UNITROL 6000/AC800PEC” 三段全写，缺一段供应商就能给你发一颗 DCDC 或 AI 卡。
应用场景与行业案例
退化表现：FPGA 配置 SRAM 单粒子翻转导致某相脉冲相位抖（励磁电流 50Hz 纹波突增）、光纤发送端 LED 衰减导致远距门极偶尔收不到脉冲（启励时”缺相”报警）、背板 ARCnet 同步偶发丢帧使双机冗余里备机被隔离、或前面板 ERR 红闪但 PPC 侧报”pulse permission lost”。最隐蔽的是”脉冲宽度温漂”——FPGA 内部延时链随温度变，高温时触发角隐性偏 0.3°，发电机空载电压稳态偏 0.2%，不报故障但调度端看无功曲线微微飘。
- 火电/水电 UNITROL 6000 励磁： 在 COB 子架里做 3 对（或 4 对）晶闸管桥的脉冲分配，双板热备，灭磁试验时验证脉冲禁能正确。
- 抽水蓄能 SFC（静态变频器）：AC800PEC + 驱 LCI 桥，脉冲 μs 级对齐换相，机组拖到工频切电网。
- 冶金大功率 LCI 传动：老 MEGATROL 改造留用 ，配新 PPC 固件，不换脉冲链路。
- HVDC 换流阀接口：部分 ABB 老换流站用 系做阀基接口预处理（非主流但存在）。
- 老 UNITROL 5000 升 6000 过渡：原 PPC380AE02+Pulse 板方案，升 6000 后引入 替老脉冲板，PPC 系同步升代，工程移植。
真实案例：2024 年西南某水电厂 #2 机 UNITROL 6000，双 （R0103）冗余，备机前面板 Link 灯偶闪、被主机踢出冗余约每周一次。拆备板回修，发现 FPGA 配置 Flash 旁一颗 3.3V 钽电容漏液痕（柜内除湿机停过半月），漏液轻微腐蚀 ARCnet 收发器供电滤波，高温高湿时同步链 CRC 错。库存调同 3BHE023681R0103 拆机件，从旧板读 EEPROM/FPGA 配置镜像克隆（ABB 授权工具），插回子架，双机同步 OK 常亮，汛期连续 60 天无隔离。电气主工原话：”励磁脉冲板不吵，坏起来就是备机悄悄被踢，真甩负荷时单机跑——一颗电容漏液比 FPGA 烧毁还阴，查了一周查到电源边上一粒泪痕。”
