描述
产品详情

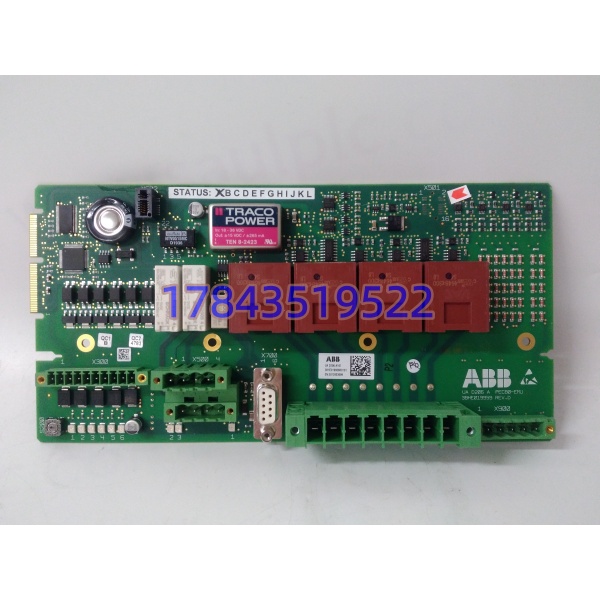

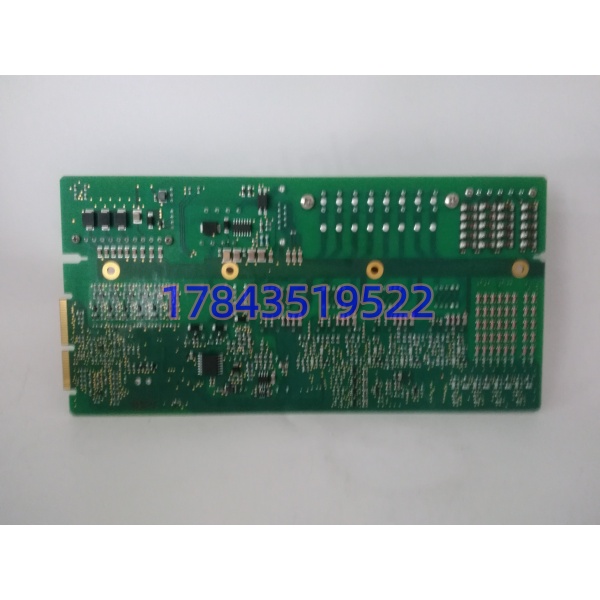

· 型号：UAD206A101（3BHE019958R0101）
· 品牌：ABB
· 系列：UAD / S800 / AC800PEC / UNITROL 6000
规格参数（S800 模式基线 + PEC/UNITROL 模式注记）
| 参数项 | 规格值（S800 AI 模式） | 注记（PEC/UNITROL 模式） |
|---|---|---|
| 通道数 | 6 路独立 AI | 板载复用：AI+AO+DI 混合，路数依控制盒角色 |
| 信号类型 | ±10V DC（Ri>1MΩ）、0/4-20mA（250Ω，开路检测） | 含 PT/CT 隔离输入、脉冲允许 DI、阀反馈 AO |
| 分辨率 | 16bit 逐次逼近 | 同内核 |
| 精度 | ±0.1% FS @25℃，温漂<50ppm/℃ | AVR 采样下软件再校准 |
| 采样 | ≥10sps/通道，可同步 | PEC 里随功率周期同步采样 |
| 隔离 | 通道组-背板 500V RMS（S800）；PEC 模式控制-功率侧光纤/光耦 5kV | 依安装位置 |
| 供电 | 24V DC 背板（S800 经 TB820A） | 24V 控制盒供，典型 4W |
| 指示 | RUN/ERR/通道 LED（依底座） | 控制盒内无前面板 LED，靠主控读诊断 |
| 安装 | S800 机架+TB820A/TB821A 底座 | AC800PEC/UNITROL 控制盒导轨/螺装 |
| 热插拔 | 配 TB821A 支持 | PEC 控制盒不支持带电拔 |
| 工作温度 | 0~+55℃ | -20~+60℃（控制盒环境） |
| 认证 | CE/UL/IEC 61508 SIL2（系统评估） | 随 PEC/UNITROL 整体认证 |
| 状态 | 系活跃；PEC/UNITROL 老件归 Legacy |
产品介绍
UAD206A101 的“身份分裂”是 ABB 件号树里常见现象：同一块板（UAD206A101）在 产品目录里登记成 6 通道通用模拟量输入模块，在 AC800PEC 服务手册里登记成 UAD206 通信与 I/O 接口 PCB——硬件一样，固件装载和端子定义按平台走。在 /AC 800M 里它干的是“把变送器 4-20mA 封进背板送 PM891”；在 UNITROL 6000 里它干的是“把机端 PT 100V、CT 5A 经隔离送 PDD500A101 做 AVR 采样，同时把主控下发的脉冲允许 DI、手动/自动切换 DI 收进来，把励磁电流设定 AO 送出去”。所以它既不是纯 AI（PEC 模式带 DI/AO），也不是 AVR 主算（那是 PDD500A101/PPC907BE 的活），是信号门面+背板翻译。
和前几轮件号对齐：
- 比 GVC736CE101（门极驱动接口）：UAD206A101 在它上游，采 PT/CT 算 AVR，GVC 拿脉冲去驱 IGCT；
- 比 PDD500A101（AVR 控制处理板）：UAD206A101 是 PDD 的模拟前端+DI/DO 物理接口，PDD 跑 PID/PSS；
- 比 CS513（Advant 以太通信）：完全两代，UAD206A101 不跑 MB300；
- 商家页写“ 8 通道 AI / AVR 主控制板 / Modbus TCP 网关”分别错在通道数、角色、协议——它跑背板私有总线不跑 Modbus 主站。
应用场景与行业案例
我处理过最典型的一次：水电厂 UNITROL 6000 建压后机端电压稳态摆动 ±0.8%，AVR 在 Auto 但 PSS 投入无效。查 PDD500A101 日志发现“AI Ch1（机端电压）offset 漂移 0.4%”，顺藤摸瓜是 板载 PT 隔离放大器温漂，24℃ 标定值在柜内 45℃ 时偏了。换板后摆动压到 ±0.2%。
- 水电励磁：UNITROL 6000 调节柜里 做 PT/CT 隔离采样+手动自动 DI+脉冲允许 DI，非它不可，因为 PDD500A101 的 AVR 算法吃的就是它送的数字化机端量。
- 冶金传动：ACS800PEC 整流柜控制盒里 收三相 CT、直流侧分流器 mV、冷却水温 PT100，送主控算整流角。
- 化工压缩机：AC 800M+ 机柜里 插 TB821A 底座做 6 点 4-20mA 采集（流量/差压/液位），热插拔换不影响 PM891 扫描。
- 矿山提升：ACS6000 传动柜里它做功率柜温度 DI 汇总+转子电流 AO 监视，和 GVC736CE101 同盒级联。
前年西南某梯级水电站，年度检修发现 3 块 里一块 RUN 灯常亮但 Ch3 采样值卡死在 32767。背景是这块 2008 年装机，板载 16bit ADC 参考源失效，数字部分活着模拟前端死。危机是建压试验前若不换，AVR 会拿错误机端电压算触发角导致过励。后来从同流域备件库借一块同订货号 3BHE019958R0101 A101 库存件，停电 10 分钟拆控制盒门、松导轨卡扣拔旧插新（PEC 盒不支持热插拔）→上电 PDD500A101 重识列，Toolbox 读 AI 零偏正常。说实话 故障前兆是“某路 AI 偶发卡 32767 或满量程”“Ch offset 诊断页慢慢漂”，巡检进 Unitrol/PEC 诊断页看 AI 通道 quality 比等建压异常再救快十倍。
