描述
产品详情
· 型号：UAC389AE02（板卡丝印），订货号HIEE300888R0002（也同3BHB001336R0001）
· 品牌：ABB（励磁Unitrol线属Power Systems，通信底板属Industrial Automation/800xA）
· 系列：双重身份——Unitrol 5000励磁通用控制单元GCU（UA C389 AE02）；同时AC800M机架里UAC389AE02是单槽通信底板插CI854/ENP864等
规格参数
列出即可，不用表格
- 产品类型：两种现场实体并存——①Unitrol 5000励磁GCU处理器板（UA C389 AE02=UAC389AE02），②AC800M单槽通信底板UAC389AE02载通信模块
- 励磁GCU硬件：32位RISC工业处理器（约667 MHz需核对），256 KB RAM+512 KB Flash典型，控制周期≤0.5 ms AVR闭环
- 励磁供电：DC 24V ±20%（柜内控制电源），整机功耗约25 W，模拟±15V给采样，需核对原厂手册
- 励磁I/O：欧式大端子多路隔离DI/DO（启停/同期/跳闸），AO送无功/励磁电流4–20 mA到DCS，AI吃机端电压100V/电流1A/5A
- 励磁通信：背板内总线连电源/采样/驱动板，以太网/Modbus TCP上DCS，LON光纤同期SYN5202，本地RS232调试口
- 通信底板供电：AC800M机架背板供24V DC，不自带电源，插通信卡后由底板金手指取电
- 通信底板槽位：单槽专用通信模块插槽，插CI854A/CI864/ENP864/NRP90等，不支持DI/AI等IO卡
- 通信底板接口：前面板给所插通信卡出9针D-sub或RJ45，底板自身无外接口，金手指连PM8xx CPU的CEX总线
- 安装方式：励磁GCU插Unitrol励磁柜欧式机架并螺丝锁；通信底板插AC800M控制器机架单槽，DIN轨+滑锁
- 工作温度：励磁版-20至+60°C（conformal coating三防），通信底板0至+60°C，存储-40至+85°C需核对标签
- 指示灯：励磁GCU前面板RUN/FLT/状态LED+多通道DI/DO灯；通信底板LED由所插通信卡继承显示
- 尺寸重量：励磁GCU约100×70–80 mm欧式卡，重约0.3–0.5 kg；通信底板单槽宽约12.5 mm？实际约100×25 mm需核对
- 认证：CE，UL，IEC 61508 SIL2（GCU配SM811可达SIL3），励磁符合IEC 60255/IEV，通信底板工业EMC
- 兼容系统：Unitrol 5000/500静态励磁、发电机AVR/PSS；AC800M PM861/864/865/891控制器，System 800xA
产品介绍

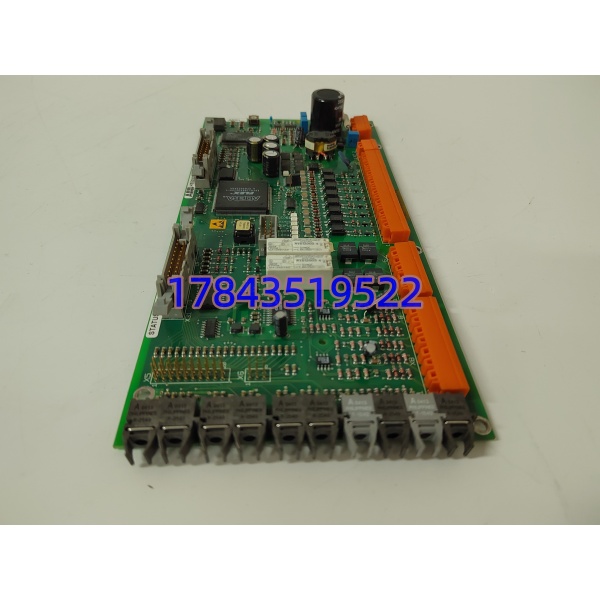

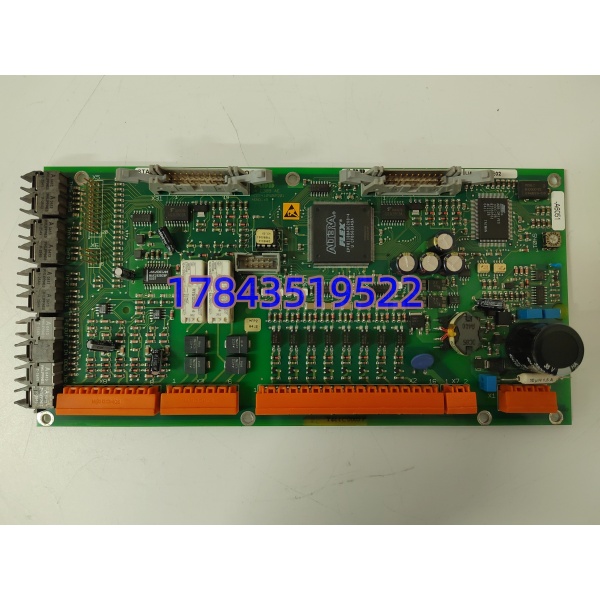

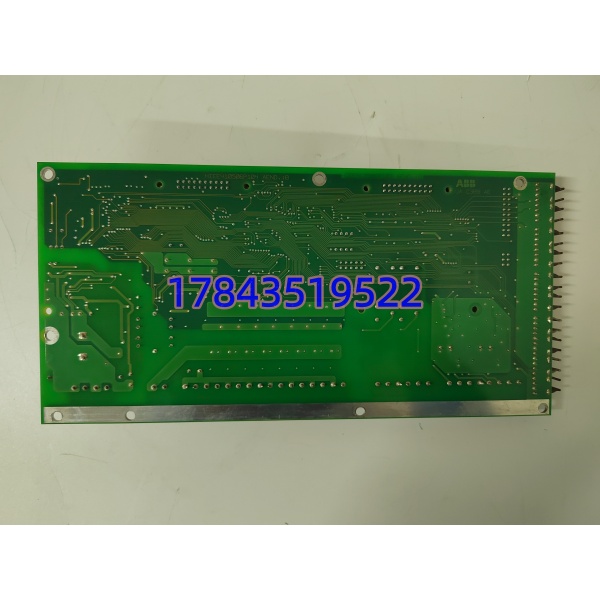

这块板子在现场有两种完全不同的身子骨，丝印都是UAC389AE02、订货HIEE300888R0002。最常见是Unitrol 5000励磁系统的通用控制单元GCU，也就是发电机AVR的“大脑”：32位RISC跑PID+PSS，吃机端PT/CT采样，算触发角给GDC806驱动晶闸管整流桥，恒压/恒无功/恒功率因数随便切，故障时直接封脉冲上送DCS。板子带conformal coating，电厂励磁柜里抗粉尘盐雾，循环录波存动作时序，失磁或PT断线后拿PC软件回放查事故。
另一种身份是AC800M控制器机架里的单槽通信底板UAC389AE02，本身不跑逻辑，只给通信卡CI854A/ENP864当载板，金手指连PM8xx CPU的CEX总线，所有Modbus/Profibus/以太网流量都从这儿走。换通信卡时能热插拔，但底板本身断电插拔。坦白讲，采购前必须先确认现场到底是励磁柜GCU还是DCS通信底板，丝印一样但硬件内部完全不同，插错柜子直接烧。
应用场景与行业案例
痛点切入：我在现场遇到过燃机机组凌晨并网时励磁波动，AVR切手动扛着，查下来Unitrol 5000的报“FLT”慢闪，后面DSP跑飞因为控制电源24V DC纹波大到28V。非计划停机时励磁GCU挂了就是机端电压漂，调度员敢切手动但再晃就ETS，代价是整台机组解列。
典型场景：
- 火电/燃机励磁：Unitrol 5000 AVR，做GCU跑PID+PSS，恒机端电压+阻尼低频振荡，非它不可因为录波和触发脉冲格式跟GDC806驱动绑定，换通用控制器搞不定晶闸管触发。
- 水电厂辅机DCS： PM864A通过CI854+底板连锅炉给水泵Profibus变频器，通信稳才能调速，底板金手指氧化一次就丢包全线跳。
- 核电BOP辅控：励磁GCU采同期装置SYN5202光纤调压，LON总线协并网，conformal coating扛辐照区湿度。
- 化工厂压缩机：通信底板插ENP864+，Modbus TCP回厂级800xA，单槽省柜空间。
真实案例：前年去沿海某9F燃机电厂支援，夜班并网后无功摆±20 Mvar，AVR切手动稳住。开励磁柜看Unitrol 5000，的RUN绿灯但FLT橙闪，接笔记本读故障：“PSS output clamped，DSP watchdog reset”。旧GCU conformal coating有裂纹，柜顶空调冷凝水滴过一次。翻备件箱掏二手原装 HIEE300888R0002，先插PC拷旧GCU的AVR参数文件（PID增益、PSS频段、限制值），断电拔旧螺丝锁新，上电后自动load参数，RUN绿闪，同期试验OK，并网后无功稳在设定值。运行说再晃十分钟就解列罚电量。说实话，励磁GCU就是发电机电压的生命线，备件不提前克隆参数就是拿调度脸色开玩笑。
常见问题解答 (FAQ)
- 励磁GCU是否支持热插拔？不支持。这是发电机AVR核心处理器，带电拔直接封脉冲失磁，机端电压垮可能ETS。必须机组解列、励磁退出、断24V控制电源再换。通信底板上的通信卡可热插拔，但底板本身需机架断电插拔，别搞混。
- 停产了怎么替代？原厂停了新造，励磁GCU找测试好二手原装（带参数克隆和录波功能验证），或升Unitrol 6000要换整个柜。通信底板尽量找同型号，别拿普通IO底板顶，CEX总线针序不对烧通信卡。
- 兼容性和程序丢失风险？励磁GCU换同型号必须先从旧板PC下装参数文件（AVR setup、PSS、限制曲线），新板空上电默认参数会封脉冲或限励到零，并网必跳。通信底板本身无程序，但所插CI854A有固件版本，PM8xx固件要匹配，跨大版本可能通信起不来。
- 成色怎么鉴别和防伪？二手市场翻新高，励磁GCU看conformal coating是否均匀龟裂、欧式端子铜氧化、丝印激光刻字深浅，ABB瑞士标贴蓝白带条码。通信底板看金手指镀金层划痕和滑锁弹簧弹性。让卖家上Unitrol测试台跑AVR闭环+PSS，或机架插CI854A ping通。
- 供电与接线避坑？励磁GCU供24V DC必须来自励磁柜专用控制电源，别从DCS柜引，纹波<5%否则DSP跑飞。PT/CT采样线屏蔽单端接地到柜内PE，触发光纤弯径>30 mm。通信底板确保机架背板24V DC正常再插，金手指酒精擦氧化层。
- 质保与售后怎么谈？二手GCU通常6–12个月店保，要求到货7–15天可退，附带参数克隆服务（旧板读+新板预灌）。急单确认国内有Unitrol测试台或机架的供应商，电厂/励磁急件空运当日达。采购时让附通电RUN灯视频+通信ping或AVR参数截图，别单买裸板不分清是GCU还是底板。
