描述
产品详情

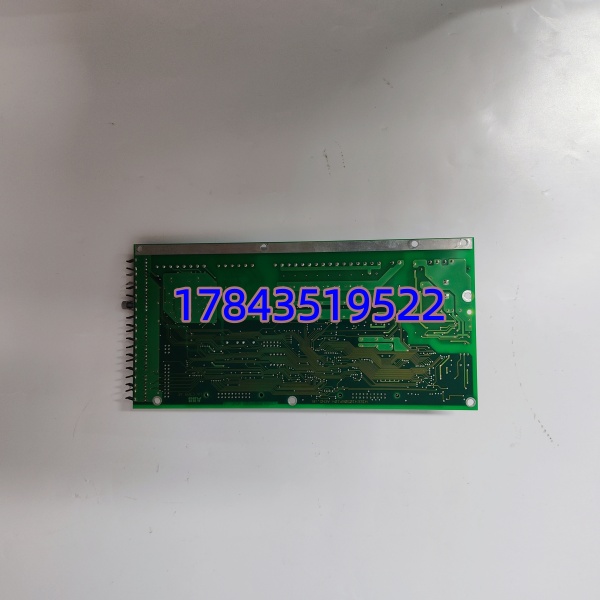

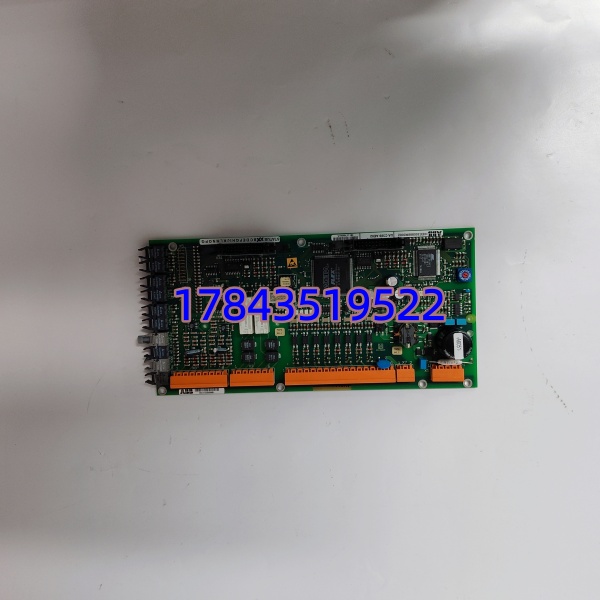

· 型号：UAC389AE02
· 品牌：ABB（Excitation & Synchronization / Power Systems）
· 系列：UNITROL D / UNITROL® 6000 系列数字励磁系统控制板
规格参数
- 产品类型：励磁系统数字控制/AVR处理模块（Excitation Controller / AVR Board）
- 订货号：HIEE300888R0002（UAC389AE02 为板卡丝印型号）
- 适用系统：ABB UNITROL D 系列静止励磁系统；部分早期 UNITROL® 6000 也用此板
- 处理器：32位RISC / DSP（资料标称 667MHz RISC 或双核32位，依版本），执行励磁PID+PSS算法
- 内存：Flash 64MB～512MB（依固件版本，存控制程序/参数组），RAM 16～64MB（运行时），NVRAM 存保持参数
- PT测量输入：三相 100V / 110V / 220V（标称100V LN，范围需核对），精度 ±0.2%
- CT测量输入：三相 1A / 5A（二次值，变比软件设定）
- 触发输出：双通道冗余可控硅触发脉冲（光纤或电气脉冲，最大输出 >200mA/通道，依配套脉冲放大板）
- 辅助电源：通常 24V DC（20–32V）用于板卡逻辑；部分配置允许 110/220V AC/DC 供辅助电源模块——以您柜内原装供电方式为准
- 模拟量I/O：若干可组态 AI（参考电压设定、限制值输入等）及 AO（实际励磁电流/电压监视输出 4–20mA或±10V）
- 数字量I/O：DI用于运行模式切换（手动/自动/跟踪）、急停、同期闭锁；DO用于报警/故障继电器输出
- 通信接口：RS-485（Modbus RTU）、可选 Profibus-DP 或 Ethernet（Modbus TCP / ABB proprietary），依系统配置
- 调节功能：恒机端电压(Ug)、恒无功(Q)、恒功率因数(Cosφ)、过励限制(OEL)、欠励限制(UEL)、V/Hz限制、PSS2A电力系统稳定器
- 响应时间：阶跃响应 <20ms（典型，含测量滤波），满足快速强励要求
- 前面板指示：RUN / FAULT / MODE LED + 参数/状态显示窗（依具体前面板罩壳配置）
- 安装方式：欧式插卡式垂直安装于励磁柜专用机架/母板（非DIN导轨），带固定锁紧杆
- 工作环境：0～+55℃（部分资料宽温-20～+60℃需核对），湿度 5%～95% RH 非凝露
- 防护：板载三防漆符合 IEC 60721-3-33C3（防盐雾/潮湿/霉菌）
- 认证：CE、UL、IEC 60255（继电保护类标准），部分适用 IEEE 421.5
- 尺寸/重量：约 面宽 2–3TE × 深 200–260mm（插卡式），重约 0.6–1.0kg
产品介绍
UAC389AE02（HIEE300888R0002）是 ABB UNITROL 数字励磁系统的”大脑”——它实时采样发电机机端 PT/CT 信号，在数字域内执行 AVR + PSS + 各种限制器算法，算出可控硅触发角发给脉冲放大单元，维持发电机电压恒定或在并网时按设定分配无功功率。板卡带 DSP/RISC 硬算，PID 刷新周期在 ms 级，支持双通道冗余触发和自动跟踪切换（Manual↔Auto 无扰动）。
坦白讲，这东西买来基本是做电厂/水电站励磁柜 Retrofit 或轮换备件——UNITROL 系统服役 15–25 年很常见，原厂逐步 EOL。它的不可替代性在于固件绑定 UNITROL 参数数据库和触发脉冲时序——你不能用普通 PLC 替，改逻辑要重新做型式试验。有一点要注意：UAC389AE02 分不同硬件版本（AE01/AE02/AE03 后缀），换件必须核对完整板标版本号和固件 CRC 一致，否则参数下装会报不兼容或触发 watchdog。
应用场景与行业案例
痛点切入（工程师视角）：
我在现场碰过水电机组励磁柜报”AUTO MODE FAIL — AVR CPU WATCHDOG”，重启暂好但频率渐增——拆开发现 UAC389AE02 板电解电容老化漏电导致 5V 逻辑电源纹波超标偶尔复位。这种故障半夜跳机代价极大，但停机窗口少。提前备一块测好件，择机在线切换 Manual 模式→换板→参数自动从 NVRAM/另一冗余通道同步或手动下装→切回 Auto，全程不甩负荷。
典型场景：
- 火电厂/燃机电厂汽轮发电机组励磁：UNITROL D 系统 AVR 核心，维持并网电压和无功分配，PSS 抑制低频振荡。
- 大中型水电站同步发电机励磁：高海拔/潮湿环境三防漆版本，双通道触发冗余保障不停机。
- 工业自备电厂/余热发电透平机组：小容量 UNITROL 励磁改造，兼容原有 PT/CT 接线。
- 同步调相机/STATCOM 配套励磁：需确认固件版本支持调相模式。
真实案例：
前年协助某 300MW 火电厂大修，原 UNITROL D 励磁柜 2008 年投运，UAC389AE02 偶尔报”Parameter CRC Error”但能复位。预防性更换订了块二手测好同版件（丝印 Rev. AE02，固件 Vx.xx 与原机一致）。操作步骤：励磁切手动模式(MANUAL)→断板卡电源保险→拔旧板→插新→合保险→等初始化→从工程站下装参数组(或 NVRAM 自动同步，依配置)→核对实际读数→切自动(AUTO)。整个过程 15 分钟，没动一次一次回路。老师傅说早该留这块备件——原厂订货周期 8–12 周，停机等货谁都担不起。
