描述
产品详情

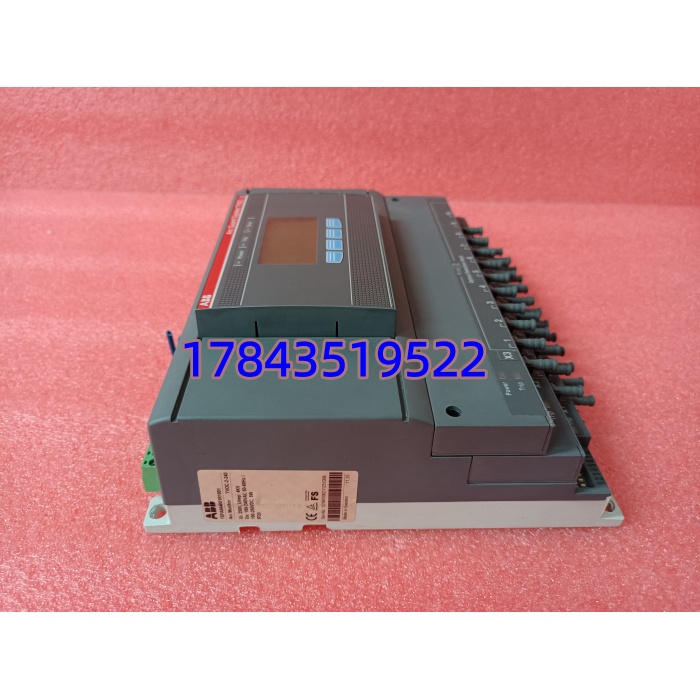

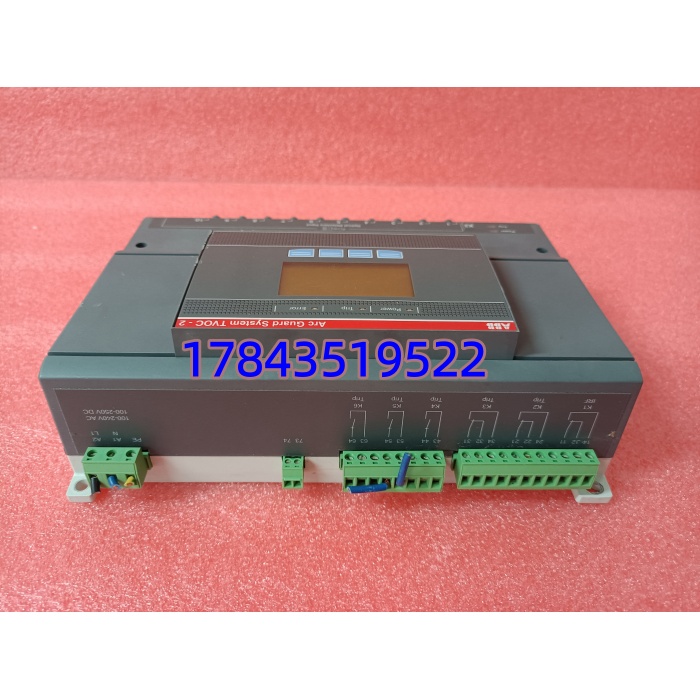

· 型号：TVOC-2-240（Order No. 1SFA664001R1001）
· 品牌：ABB
· 系列：TVOC Arc Guard System — TVOC-2 Series Main Unit (predecessor to TVOC-3 / REA 101)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | TVOC-2 Arc Guard™ 弧光保护主控单元（Arc Flash Monitor / Logic Solver） |
| 完整型号 / P/N | TVOC-2-240，订货号 1SFA664001R1001（部分目录简写 TVOC-2-240） |

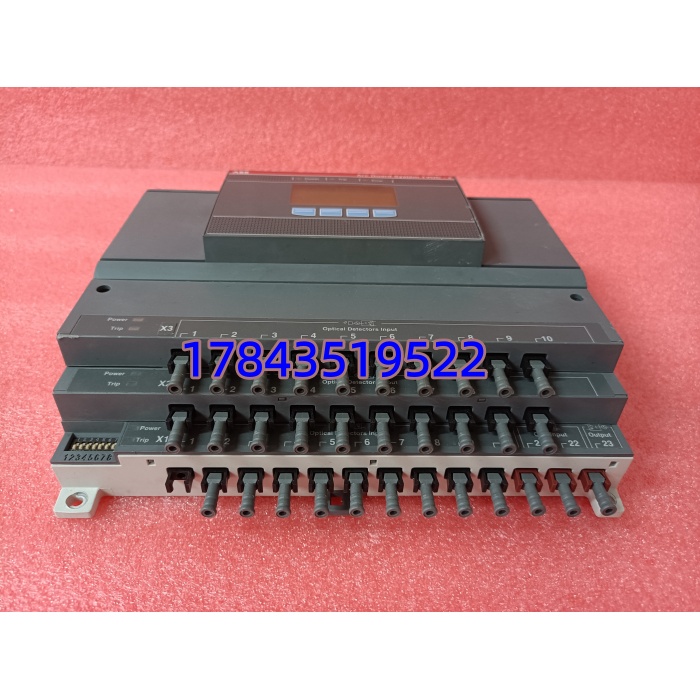

| 适用传感器 | ABB TVOC 光纤弧光传感器（UV+Visible，P/N 1SFA664002R… 等），最多 4～16 点（依版本：Std 4ch 扩展至 16ch via 扩展单元 TVOC-2-EXT） |
| 启动判据 | 弧光信号 AND/OR 相电流过流（需外接 CT → 电流启动单元 -CU 或内置电流输入 option——严格来说 240 版通常需配电流启动单元做双判据） |
| 跳闸输出 | 2～4 组 Form C/C/O 继电器（Trip / Pre-alarm / Self-check），触点容量 5A @250VAC / 30VDC |
| 响应时间（光+过流） | < 5 ms（弧光判据）＋ 过流判定延时（可设 0–999ms），典型总动作 < 60ms 至断路器脱扣 |
| 灵敏度设定 | 4～8 级光强阈值（对应传感器受光角及柜内反光条件），可通过面扳旋钮或 PC 软件 (TVOC Config Tool) 设定 |
| 本地人机界面 | 背光 LCD + 4 功能键（查看光强值/电流/事件日志/自检），LED 指示 Power / Alarm / Trip / Fault |
| 通信/配置接口 | RS-485 (Modbus RTU) 或 USB 至 PC（依版本——240 常见为 RS-485 + 按键设定，Pro 版有 Ethernet/USB） |
| 供电电压 | 85–264 V AC 或 20–60 V DC / 100–350 V DC（依选型——240 常见 AC/DC 宽压版，采购核对现网电压） |
| 功耗 | ≤ 10 VA |
| 安装方式 | 柜门开孔安装（附密封垫+夹紧框）或 35mm DIN 导轨（配适配器） |
| 工作温度 | -10℃ ～ +55℃ |
| 存储温度 | -25℃ ～ +70℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 防护等级 | 前板 IP54（门关时），后壳 IP20 |
| 认证 | CE、IEC 62271-200（内部电弧试验协调）、EN 61010-1、GL/DNV（部分版） |
| 配套附件 | 弧光传感器、电流启动单元(-CU)、扩展单元(-EXT)、测试光源笔 |
产品介绍
现场实测发现——弧光保护最易被忽视的不是拒动而是”瞎跳”：某 10kV 开关柜 运行五年灵敏度旋钮被误碰半格，阴雨天柜内荧光灯反射致偶发误跳闸。这东西干的活就是用光纤传感器盯着柜内光谱（UV+可见光 波段 280–440nm 避开日光干扰），叠加 CT 过流判据做双确认，满足两个条件 <5ms 发 Trip 切断上级断路器——比单纯过流保护快 10～20 倍，是防止内部电弧发展成交柜燃爆的最后防线。
ABB 已将 部分批次转 Legacy（新推 TVOC-3 / REA 101），在役 10～35kV 开关柜躲不开。市面流通多为 NOS 及拆机测好，采购必要求上电自检通过 + 接弧光传感器读光强值 + 模拟电流启动端子验证 Trip 继电器动作截图，并核对现网供电规格(AC85–264V vs DC 版)。按 ABC 分类——弧光保护属 A 类安全设备（IEEE C37.20.7 推荐），建议每 10kV 段或每 3–4 面同类柜备 1 件 Buffer Stock（注意与现网 后缀及供电一致）。TCO 算一次弧光事故致整段开关柜损毁重建费用，不是单台主机价。
替换与升级建议
✅ 直接替换
- -240 同完整 P/N（1SFA664001R1001）含相同供电规格(AC/DC)及 Coating —— 插回原底座、接原传感器/电流启动单元即运行，需重录灵敏度设定（可用原配置记录恢复）。无额外组态改动。
⚠️ 软件兼容（需改配置/硬件微调）
- 其它后缀（不同供电/显示语言）——物理兼容但供电须一致(AC85–264V vs DC20–250V 不混用)，参数需重设，建议导出原设定拍照备份。
- TVOC-3 / REA 101 —— 物理尺寸/端子/软件不同不可原位替补。若 彻底无货且柜体允许改开孔及重接线，可评估升级 TVOC-3 全套（含新传感器校验光强），工作量 ≈ 半天/柜＋需重新做弧光灵敏度标定及保护配合校验。成本影响：新主机+可能换部分传感器+工程验证费。
❌ 硬件不兼容
- TVOC-1 老代（方壳不同背板定义）、其它品牌弧光保护（Eaton Arc Flash Relay / GE INCOM 等）——物理接线、光纤接口、灵敏度标定方法完全不同不可替补。只能依赖库存 -240 NOS。
