产品详情

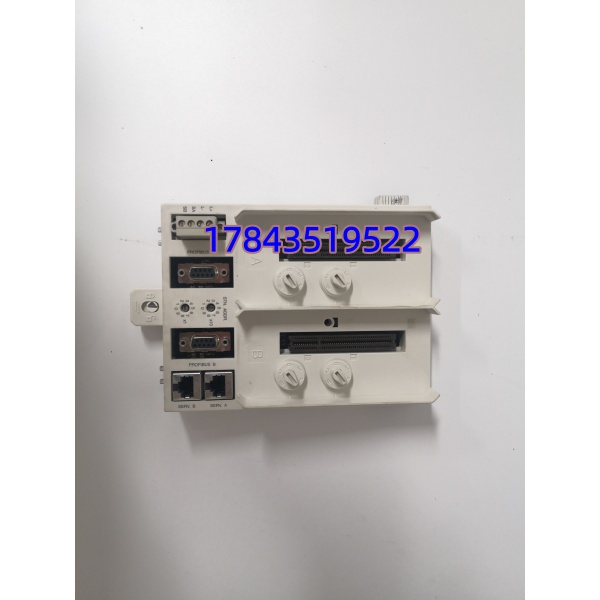

· 型号：TU847 3BSE022462R1（G3 版本：TU847Z）
· 品牌：ABB（Asea Brown Boveri）
· 系列：ABB S800 I/O 系统
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 模块终端单元（Module Termination Unit, MTU） |
| 制造商 | ABB |
| 所属系统 | ABB S800 I/O 系统（用于 AC 800M 控制器平台） |
| 支持模块 | CI840 / CI840A 现场通信接口模块 |
| 配置模式 | 1+1 CI840 冗余配置，支持非冗余 I/O |
| 单元性质 | 被动无源单元（无处理器、无内存、无 A/D 转换） |
| 供电电压 | 24V DC（部分渠道标注 19.2~30V 范围，请以原厂手册为准） |
| 电源连接 | 1×电源连接器（随模块附带） |
| ModuleBus 连接 | 电气 ModuleBus 接口（背板连接） |
| ModuleBus 终结器 | 1×TB807 Modulebus Terminator（随模块附带） |
| ModuleBus 光口扩展 | 可通过 TB806 连接 TB842 光纤端口模块 |
| 站地址设置 | 2×旋转开关，范围 0~99 |
| 机械键控 | 4×机械键（每个位置 2 个），6 个位置，共 36 种配置组合，防止误插错误模块 |
| PROFIBUS 连接 | 2×PROFIBUS 连接端口（用于 CI840 的 DP-V1 通信） |
| 服务工具连接 | 2×服务工具端口（用于维护诊断） |

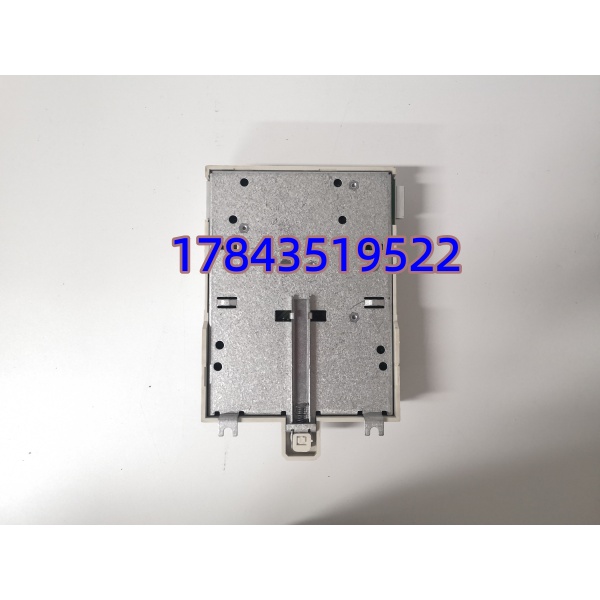

| 安装方式 | DIN 导轨安装，带锁定和接地装置 |
| 模块安装方向 | 垂直安装（Vertical mounting） |
| 热插拔支持 | 不支持（”Cannot be replaced with power applied”） |
| 物理尺寸 | 124 mm（宽）× 186 mm（高）× 47 mm（深） |
| 重量 | 约 0.5 kg（部分渠道标注 0.328~0.8 kg，请以实物为准） |
| 工作温度 | –20°C ~ +60°C（部分渠道标注 –25°C ~ +70°C，请以原厂手册为准） |
| 存储温度 | –40°C ~ +85°C（部分渠道标注） |
| 防护等级 | IP20（机架内安装，部分渠道误标 IP67/IP30，请以原厂手册为准） |

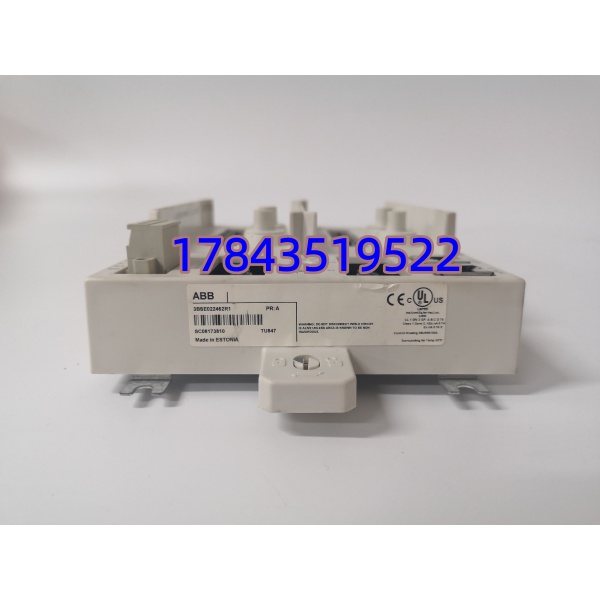

| 产地 | Estonia（爱沙尼亚，官方 PDF 标注） |
| 环保合规 | RoHS 符合 EU Directive 2011/65/EU；WEEE 分类 5（小型设备） |
| 海关编码 | 85389091（部分渠道标注 85369095 / 85371098，请以实物为准） |
| G3 合规版本 | TU847Z（适用于腐蚀性气体环境） |
| 生命周期状态 | 疑似停产或受限供应（S800 I/O 为成熟平台，新项目投资减少） |
产品介绍
（技术定位切入——不是”智能模块”，而是”没有它，CI840 往哪插”）
TU847 3BSE022462R1 在 ABB S800 I/O 系统里的角色，用一句话概括：它是 CI840 现场通信接口模块的”家”。CI840 负责把 AC 800M 控制器的指令翻译成 PROFIBUS DP-V1 协议，驱动现场的 I/O 模块；TU847 负责给 提供 24V DC 电源、ModuleBus 背板连接、站地址设置和机械定位——它不做协议转换，不跑控制逻辑，但没有它， 就是一块无处安放的电路板。
这块 MTU 的设计很 ABB：被动无源，意味着没有电解电容老化、没有处理器死机、没有内存报错——它的失效模式主要是机械性的：DIN 导轨卡扣断裂、96 针背板连接器磨损、旋转开关触点氧化、机械键磨损导致防误插失效。严格来说，这些失效的潜伏期很长，但一旦某个触点接触不良，整个 的通信就会时断时续，表现为 I/O 模块随机离线、PROFIBUS 总线报错、控制周期抖动。
TU847 的垂直安装设计（Vertical mounting）是个细节——S800 I/O 系统的 MTU 有水平（Horizontal）和垂直（Vertical）两种安装方向，TU847 只支持垂直。如果你现场的空间布局是水平安装，那应该选 TU846 而不是 TU847。这个区别在采购时容易被忽略，到货后发现装不上，再换货就是 2~4 周的周期。
另外， 不支持热插拔——”Cannot be replaced with power applied”。这意味着更换时必须断电，整个 S800 I/O 站会短暂停机。对于连续生产过程，这个细节直接决定了你的维护窗口安排。
应用场景与库存策略
痛点切入：
DCS 系统底座的备件采购周期有多长？以我们经手的石化项目经验，ABB I/O 系列 MTU 的标准交货期在 6~10 周，特殊版本（如 TU847Z G3 合规版）可能更长。如果 在运行期间导轨卡扣断裂或背板连接器磨损，而你的备件库里没有库存——整个 通信站停机，下游所有 I/O 模块失联，控制回路被迫转手动或停车。更隐蔽的风险是： 的失效通常是渐进性的，某个 ModuleBus 触点电阻缓慢增大，表现为偶发性 I/O 通信超时，直到某天彻底断开。
典型场景与备货建议：
| 行业 | 具体应用点 | 为什么非它不可 | 库存策略 |
|---|---|---|---|
| 石油化工 | AC 800M DCS 系统 I/O 站 安装底座 | 与 /CI840A 模块机械接口和电气引脚定义完全匹配，无第三方兼容底座 | 建议备 1~2 件/站（对应重要 I/O 站数量），存放于恒温恒湿环境 |
| 电力/火电 | 汽轮机/锅炉 DCS 系统 I/O 通信接口底座 | 电力系统对 I/O 通信可靠性要求极高， 的机械键控防止误插是安全设计的一部分 | 建议备 1~2 件，关注 DIN 导轨卡扣弹性和背板连接器金手指状态 |
| 水处理/市政 | 水厂 SCADA 系统 I/O 远程站底座 | 远程站通常无人值守，故障后响应时间长，备件必须前置 | 建议备 1 件/站，与 模块和 TB807 终结器配套存放 |
| 冶金/造纸 | 生产线 DCS 系统 I/O 通信站底座 | 高振动环境加速导轨卡扣和连接器磨损， 的机械失效风险高于电气失效 | 建议备 1~2 件，每半年检查一次导轨卡扣完整性和连接器插拔力 |
| 食品饮料 | 灌装线/包装线 I/O 系统底座 | 清洗环境（CIP/SIP）的高湿度和化学品暴露加速金属触点腐蚀，G3 版本（TU847Z）更适合 | 建议备 1 件，腐蚀性环境优先采购 TU847Z G3 合规版本 |
真实案例：
2020 年，华东某炼化一体化项目的乙烯装置 DCS 系统频繁报”I/O 站通信超时”。仪控工程师排查了 模块、PROFIBUS 电缆、I/O 模块，最后发现是 的 ModuleBus 背板连接器其中一排针脚出现了微动磨损——高振动环境下，DIN 导轨的微小形变导致连接器长期受力，镀金层磨穿后铜基材氧化，接触电阻从正常的 <10mΩ 增大到 200mΩ 以上。
项目组备件库里没有 库存。联系 ABB 中国，被告知该型号需要欧洲工厂排产，周期 8~10 周。紧急从国内一家 ABB 备件商手里调到一块，但到货后发现是 TU846（水平安装版本），与现场的垂直安装导轨不匹配。又花了 1 周时间换货，整个乙烯装置的 3 个 I/O 站被迫降负荷运行，直接经济损失超过 80 万。
事后，项目组仪控主管把 I/O 系统的所有 MTU 拉了一张清单，按”机械失效风险 + 安装方向 + 停产”三个维度重新分级。 被划为 A 类——”没有它， 无处安放”。现在他们的备件库里常年躺着 4 块（对应 4 个重要 I/O 站），每块都预先配好了 TB807 终结器和电源连接器，每季度检查一次导轨卡扣弹性和连接器状态。这笔投资不到 2 万，但再遇到类似情况，换板时间能从 3 周压缩到 2 小时。
