产品详情

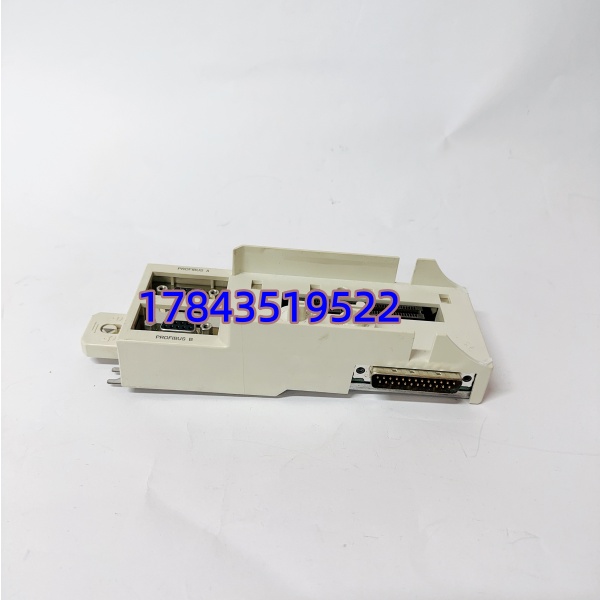

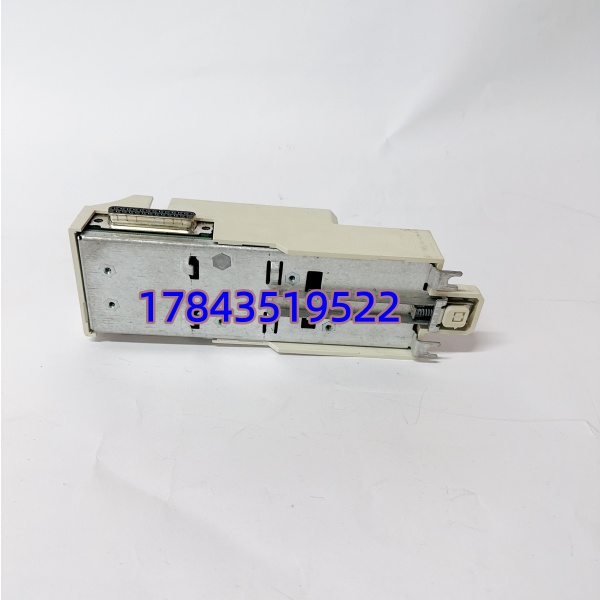

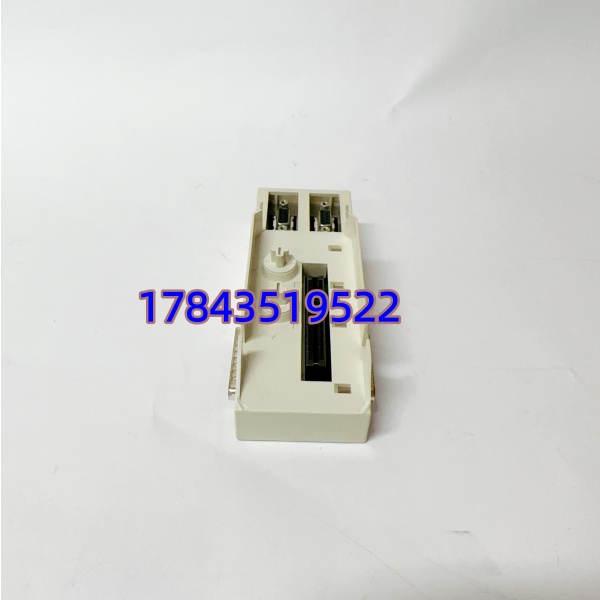

· 型号：TP854（3BSE025349R1）
· 品牌：ABB
· 系列：System 800xA / AC 800M — S800 I/O Termination Unit for CI854 Family
规格参数
- 产品名称：TP854 Termination Unit（底座单元 / 模块终端单元）
- ABB 物料号（Order No.）：3BSE025349R1
- 用途：CI854、CI854A、CI854A-K01、CI854B Profibus DP/DP-V1 通信接口模块专用安装底座
- 适配端子板：TB850（Profibus DP 端子含终端电阻拨码）/ TB851（冗余 Profibus）/ TB807（光纤介质单元配套，依应用选）
- 安装方式：35 mm DIN 导轨卡装（EN 50022），与 AC 800M 控制器柜内标准导轨兼容
- 模块插入方式：CI854 系列通信卡垂直插入 TP854 底座并锁紧，背板 CEX-Bus 自动连通
- 现场接线：通过配套 TB850/TB851 端子排接入 Profibus DP 双绞线（A/B 线 + 屏蔽接地）或光纤介质单元
- 电源供给：由插入的 CI854 模块通过系统背板取电，底座本身无独立电源输入端（仅传导现场屏蔽接地）
- 电气隔离：通信通道与系统背板间光电隔离 ≥1500 VDC（由 CI854 模块本体提供，底座保障信号路径完整性）
- 工作环境：运行 -25～+70℃（IEC 60721-3-3 Class 3K3），存储 -40～+85℃，5～95% RH 非凝露
- 物理尺寸（约）：72 mm(W) × 216 mm(D) × 49.5 mm(H)（单槽宽度，不含端子板突出部分）
- 重量：约 0.23 kg（裸底座，不含 CI854 模块及端子板）
- 防护等级：IP20（控制柜内安装），符合 EN 60529
- 认证：CE、RoHS、cULus（依系统整体认证），符合 IEC 61131-2/ IEC 61784-1Profibus 标准
- 兼容控制器：PM851/PM861/PM864/PM865/PM866 等 AC 800M 系列 CPU（通过 CEX-Bus 连接）
- 生命周期状态：底座本身属长周期配套件，目前渠道以原厂库存及 NOS 流转为主，部分区域已建议 Last-time-buy
产品介绍
见过一个自备电厂因 Profibus 通信闪断查了两天——最后发现不是 CI854A 模块坏，是柜子背后 TP854 底座上 TB850 端子排因多年振动导致屏蔽层压片松脱，Profibus 信号地悬浮引入共模干扰。TP854 本身是个”无源底座”，没固件没程序，但它决定了 与背板、与现场总线的物理连接质量——氧化、变形、端子疲劳都会直接把你踢出总线。严格来说它不像 CPU 那样有生命周期焦虑，但，因为 插拔后新底座要重新对齐背板总线针脚。
从备件策略讲，TP854 单价不高（约为 的 1/10～1/8），但它是”承上启下”的结构件——没它 插不上，没 TB850 接不了现场线。对有多套 AC 800M+Profibus 的装置，按在线槽位数量 1:1 设最低安全库存（Min=1 或每 5 槽备 1 件冷备），性价比极高。注意别买错： 只配 系列，S800 I/O 模拟/数字模块用的是 TU8xx 系列底座（如 TU810/TU812），两者不互换。[请以 ABB System 800xA Hardware Selection Guide为准]
应用场景与库存策略
Profibus DP 网络最阴的是——系统报”Bus Error Rate High”偶发掉站，摇表测线缆没问题，换 也没好，最后发现是底座内背板总线簧片氧化接触电阻变大。这种故障不会立刻全断，但会在高温高湿季反复出现，折腾人。
- 火电/化工 — AC 800M + CI854A 连接现场 ET200M/变频器 Profibus 网络：每台 CI854A 必配一块 +TB850，底座端子松或氧化直接导致总线通信降级 → 。
- ：双 冗余配置时两片 并列安装于相邻槽位 → 冗余对建议额外多备 1 片，方便任一侧故障时只换底座不复原整对配置。
- 老厂改造 — Advant 800xA 遗留系统维护：原设计用 带 做 DCS 对外 Profibus 主站 → 改造项目多申购 1～2 片做调试比对，不要等项目结束再补请购（审批链路长）。
- EPC 项目仓储 — 成套柜厂预接线：底座可在柜厂先固定并完成现场线压接， 模块后期插 → 。
真实案例：北方某 300MW 机组给粉系统，AC 800M PM864 + CI854A(+TB850) 连 6 台 ACS800 Profibus 从站。某次春检紧固端子后发现其中一段 Profibus 从站集体离线——拆下 插邻架正常，细看 内背板金手指插座上方一颗簧片被之前拔插时撬微变形，接触不良导致 CEX 枚举失败。库房恰好有一片 冷备（当初按我建议多请购的），断电换底座 3 分钟恢复。事后把 正式录入 CMMS 设 Min Stock=1/每控制站。这种小件不值钱但卡你产线时，比 CPU 还致命。
