产品深度介绍

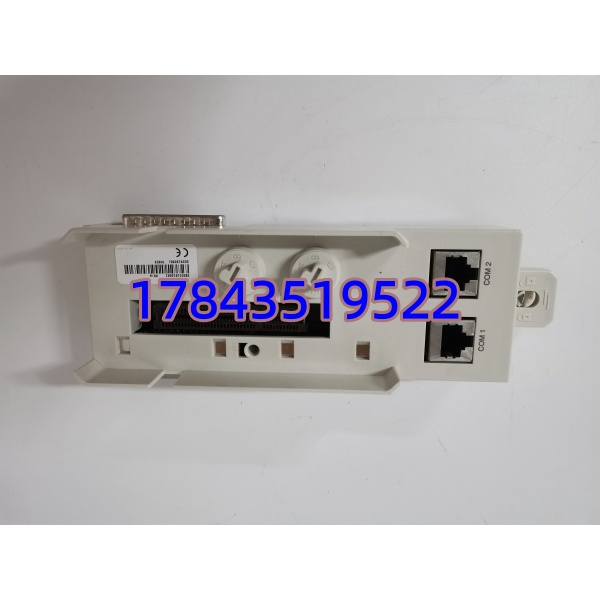

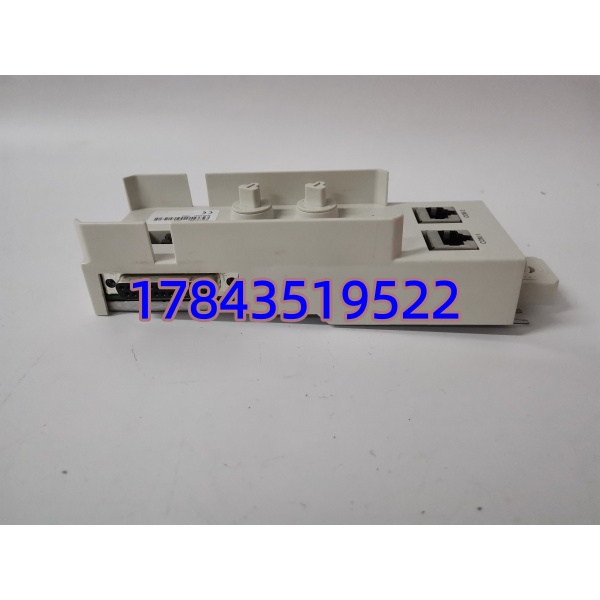

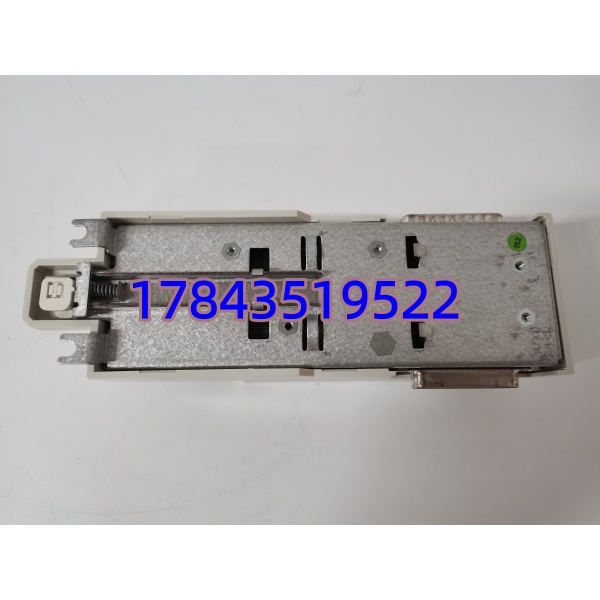

化工厂老装置的 Advant Controller 450 突然跟远程 I/O 站失联，AF100 链路灯灭——多半是柜内这块 TP853 光模块挂了。3BSE018126R1（TP853）是 ABB Advant 450 / Advant OCS 系统的 AF100 现场总线光纤接口模块，插在 CPU 机架或 CI520/CI530 通讯接口单元的右侧扩展槽，通过两条 1300nm 多模光纤（ST 头）与远程 S800 I/O 站、操作站或另一台控制器组成 AF100 网络，支持冗余光纤链路（主+备），典型传输距离 2 km（多模 62.5/125 μm）。
这卡当年设计就是为抗恶劣电气环境的——比 RS-485 屏蔽双绞线抗电磁干扰强太多，化工厂变频器密集区首选光纤。市面全新原厂新单基本订不到（ABB 已推 AC 800M + PROFIBUS/Modbus TCP 替代 Advant），流通的多为欧洲项目余货(New Surplus)或经上机验证的测试拆机件。我们这边有测试台的通常 1–3 工作日可调。
关键技术规格
- 制造商： ABB Automation Products / ABB Process Automation
- 订货号 (Article No)： 3BSE018126R1
- 型号： TP853（Advant Fieldbus 100 Optical Interface Module for AC450 / Advant OCS）
- 适用系统： Advant Controller 450 (PM640/PM644 等 CPU 机架)、Advant OCS（带 CI520/CI530 通讯单元）
- 总线协议： ABB AF100 (Advant Fieldbus 100)，速率 1.5 Mbps
- 光纤规格： 多模 62.5/125 μm（推荐），波长 1300 nm
- 光纤接口： 2× ST 型连接器（Tx / Rx，通常标识 A / B，支持冗余对）
- 最大传输距离： 典型 2,000 m（多模 62.5/125 μm，依光纤衰减）
- 模块供电： 通过 ModuleBus 背板取 5 V DC（由机架电源模块提供）
- 典型功耗： ≈ 1.5 W
- 状态指示： 正面 LED — PWR（电源）、RUN（运行）、ERR（错误）、Rx/Tx（光纤收发活动）
- 安装方式： 插入 Advant 控制器机架或通讯接口单元(CI520/CI530)右侧扩展槽，DIN 导轨固定机架整体
- 工作温度： 0°C ~ +55°C（存储 -40°C ~ +70°C）
- 湿度： 5% ~ 95% RH（无冷凝）
- 防护等级： IP20（模块本身），机架整体依柜体
- 认证： CE / UL / cUL（依生产批次）
- 参考手册： ABB Advant Controller 450 Hardware Manual(Document 3BSE 019 等等，以 ABB 最新版为准)
- 兼容冗余： 可配第二块 TP853 做 AF100 冗余（需系统组态支持）
