产品详情
· 型号：TP830（3BSE018114R1）
· 品牌：ABB
· 系列：S800 I/O / AC 800M / 800xA

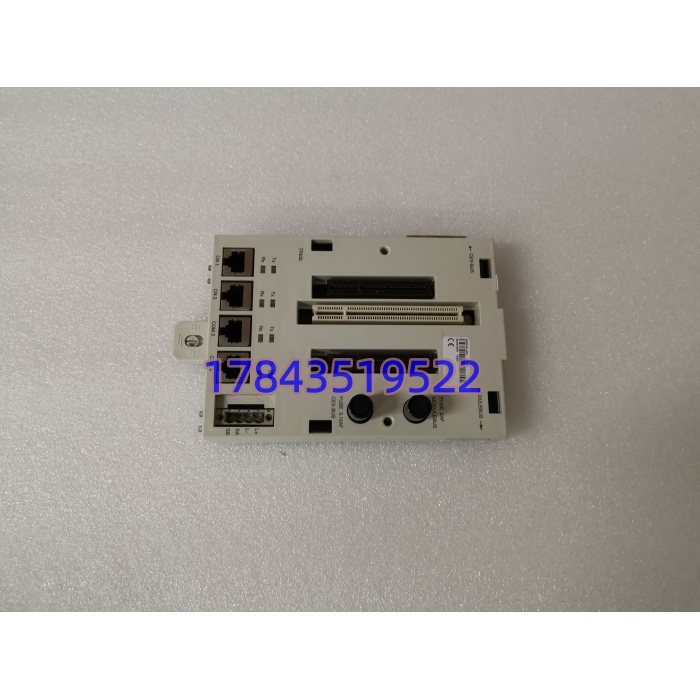

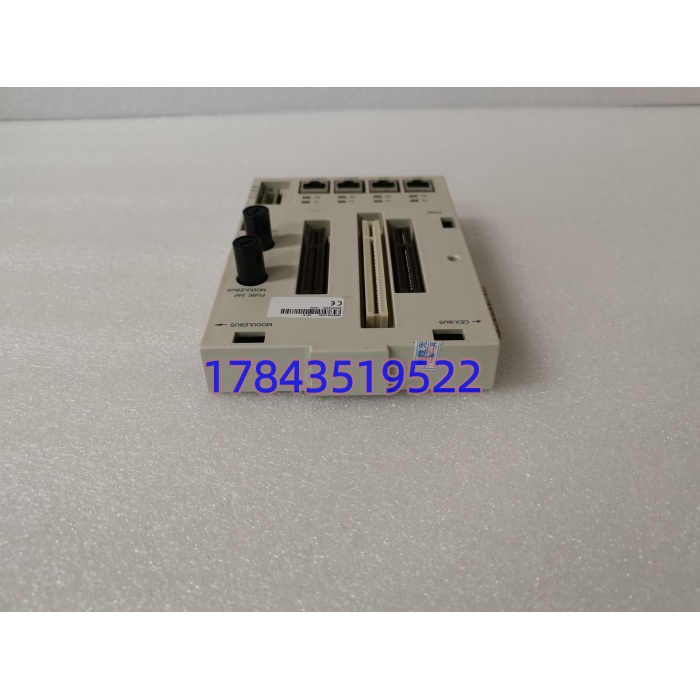

TP830 3BSE018114R1
技术参数
| 参数项 | 详细规格 | 工程意义/备注 |
|---|---|---|
| 完整订货号 | 3BSE018114R1 | ABB官方Datasheet同名物料号 |
| 模块型号 | TP830 | Processor Baseplate，非TU8xx端子单元 |
| 适配模块 | PM851/PM856/PM860–PM867、CI854/CI856/CI858 | 仅限处理器与通信模块，不插普通S800 I/O |
| 供电输入 | 24 V DC（18–30 V，±20%） | 由SD/SG电源模块经底板母排馈入CPU |
| 背板总线 | ModuleBus / CEX-Bus（高速并行） | 严格来说，它只在固件v3.2以上支持冗余PM热插拔 |
| 对外接口 | 2×RJ45以太网（CN1/CN2）、2×RJ45串口（COM3/COM4） | 引自CPU引脚，底板只做物理转接 |
| 安装方式 | DIN导轨卡扣（EN 50022）+ 顶部/底部机械锁扣 | 现场实测发现震动环境必须扣死锁扣 |
| 尺寸（宽×高×深） | 119 mm × 189 mm × 48 mm（约双槽宽） | 占用2个S800槽位放PM86x |
| 净重 | 约0.234 kg（裸板），包装约1.1 kg | 渠道报1.2 kg属带泡壳重 |
| 材质与阻燃 | 增强阻燃工程塑料UL94 V-0 + 内部金属屏蔽弹片 | 镀金触点防氧化，EMC接地弹片 |
| 工作温度 | –25 °C 至 +70 °C（主流标–40至+70） | 柜内IP20，不能以裸板放现场 |
| 存储温度 | –40 °C 至 +85 °C | 适应长途海运仓储 |
| 湿度 | 5%–95% RH，无冷凝 | GB/T 2423温湿度标准 |
| 认证 | CE、UL、CSA、RoHS | 请以原厂手册为准 |

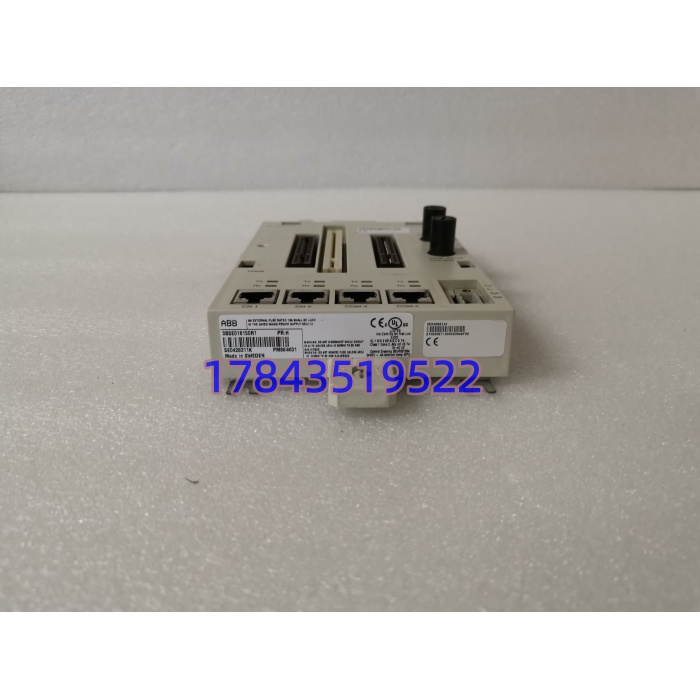

TP830 3BSE018114R1
产品介绍
技术定位直入：别把它当成西门子S7‑300导轨上那种纯机械托架，TP830（3BSE018114R1）是AC800M控制器站里的“配电骨架+背板高速通道”——内部埋了24 V DC铜排从SD/SG电源模块取电，再通过DIN 41612三排96针镀金连接器，把ModuleBus并行总线和CEX‑Bus通信链路无损送到PM8xx处理器与CI8xx通信模块引脚。在某个焦化厂DCS扩容里碰见过老底板因为柜门频繁开合带进焦粉，积在锁扣缝隙里让顶部机械扣没完全咬合，PM866每天凌晨低负载时随机报“ModuleBus Timeout”，拿压缩空气吹净重新扣死后故障消失。现场实测发现，底板锁扣差0.5 mm没扣到位，在IEC 60068‑2‑6振动5 g环境下就会抖出微秒级背板断针，误码率直接跳到10⁻⁴以上，而酒精擦氧化触点只能临时救急。
采购侧看，这是典型的交期敏感小件：原厂新件瑞典COO常态交期8–12周，第三方渠道厦门/深圳仓通常有全新原装surplus（原厂盒未拆，1年供应商质保，1–3工日发）和测试好二手（90–180天质保，当日发），单价仅为停线损失的1/20不到。它只承托PM8xx CPU和CI8xx，绝不能插普通S800 I/O（那是TU8xx端子单元干的事），搞混会在机柜接线阶段直接卡死进度。差异化在模具导向槽±0.05 mm精度（插拔＞500次）、UL94 V‑0阻燃壳防弧光、内置接地弹片过IEC 61326的EMC；冗余站两块TP830并排带电运行，固件v3.2以上支持热插拔单边CPU底板换件时24 V母线不掉电，但v2.x老固件不支持，升级前务必备份，不确定配置请联系ABB技术支持核对固件矩阵。
替换与升级建议
✅ 直接替换
- TP830 3BSE018114R1 ↔ TP830 3BSE018114R1（同订货号全新/原厂库存）：物理尺寸、背板针定义、锁扣完全一样，断电拔旧插新即可，零配置改动，成本仅底板价+人工15分钟。现场实测发现2010年前老批次塑料略脆，换新时顺手查DIN卡扣有无微裂。
⚠️ 软件兼容（需改配置）
- TP831（带散热翅片，3BSE018118R1）：机械pin‑to‑pin兼容，PM86x可直接插，但TP831深51 mm（原版48 mm）且带铝翅片可能顶到邻槽TU端子单元；若原柜布局极紧凑需核实3 mm间隙，无软件改动，硬件微改（可能要移线槽）。成本=底板差价+重新理线半小时。
- TU830V1（3BSE013234R1，S800 I/O端子单元）：电气协议同为ModuleBus，但TU是给AI/AO/DI/DO现场接线用的，物理槽宽不同且顶部锁扣不兼容PM8xx；硬把PM864插上去会压弯针脚，本栏仅说明协议同源、机械不兼容，实际不建议试。
❌ 硬件不兼容
- TP820（3BSE018110R1，Compact底板）：宽度仅约60 mm半槽，PM86x双槽宽插不进，背板针数少一排（2×32 vs 3×32 DIN 41612），硬怼会烧毁CPU供电脚，无改动空间，只能依赖库存或找原厂停产备件。
- TB810（模块总线终端器）、TK566（互联电缆）：这些是附件不是底板，物理上连不到PM8xx插槽。
常见问题解答 (FAQ)
- 这玩意能直接换吗，要不要改程序？断电后拔下PM8xx（记槽位），松开 DIN卡扣，换同型号3BSE018114R1新底板，插回PM8xx扣死锁扣，上电后固件v3.2以上自动识别ModuleBus，程序不用动；老旧v2.x固件建议先备份再升，不确定请联系ABB技术支持核对固件矩阵。
- 坏了有什么征兆，怎么判断是底板不是CPU挂了？常见是控制器随机重启、背板通讯时通时断、PM8xx亮红灯但SD电源模块24 V输出正常；用无水乙醇擦底板镀金触点，重新插紧锁扣，若故障跟着底板走（换槽位测试），基本是接触电阻变大或内部母排微裂，现场实测发现酸雾/盐雾环境3–5年就可能氧化，建议备一块在柜侧。
- 你们发的是原厂全新还是拆机翻新，交期和质保咋算？分三类：原厂新件（COO瑞典，1年原厂质保，交期8–12周需预订）；全新原装surplus（原厂盒未拆，1年供应商质保，厦门/深圳现货1–3工日发）；测试好二手（90–180天质保，当日发）。价格差3–5倍，停产线才碰二手，请以实际报价单批次为准。
- 能插普通的S800 I/O模块吗，比如AI810或DI810？不能。是处理器/通信模块专用底座，物理锁扣和针定义只匹配PM8xx/CI8xx；普通I/O用TU8xx端子单元（TU830/TU840等），硬插会顶弯针脚且24 V配电回路不连通，项目选型时别买混。
- 冗余控制器要几块，底板之间用啥连？一对冗余PM86x各占一块，并排装DIN轨上，两底板间用TB810模块总线终端器封尾，CPU间CEX‑Bus光纤做同步；底板本身只管本槽供电和ModuleBus到I/O簇，冗余不涉及底板互联，换单边CPU时热插拔另一块保持带电（固件v3.2+）。
