描述
产品详情

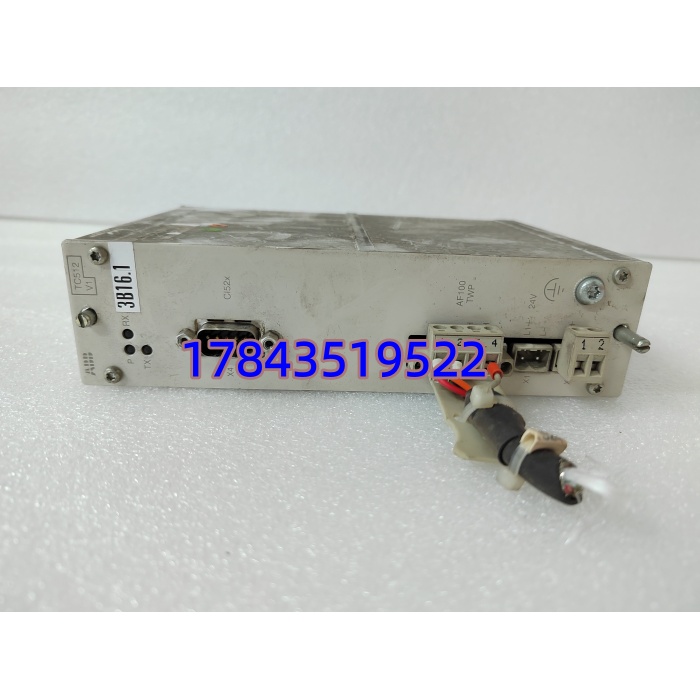

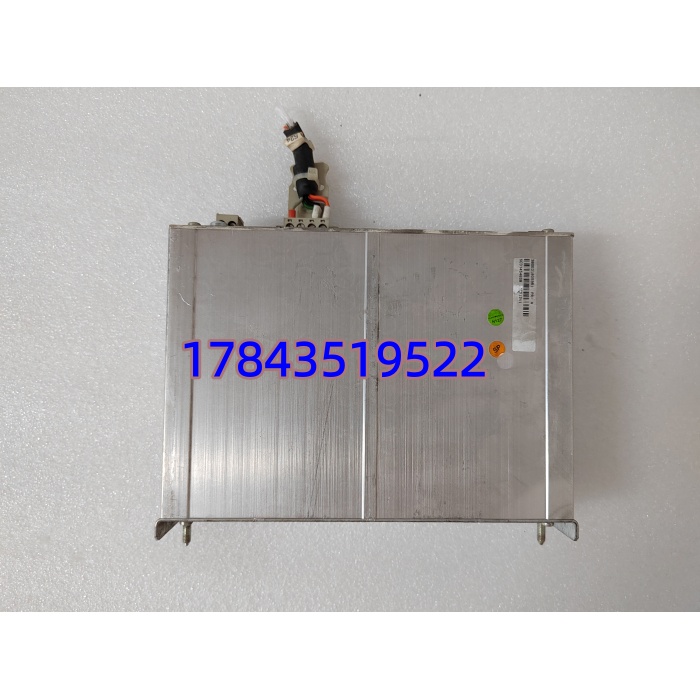

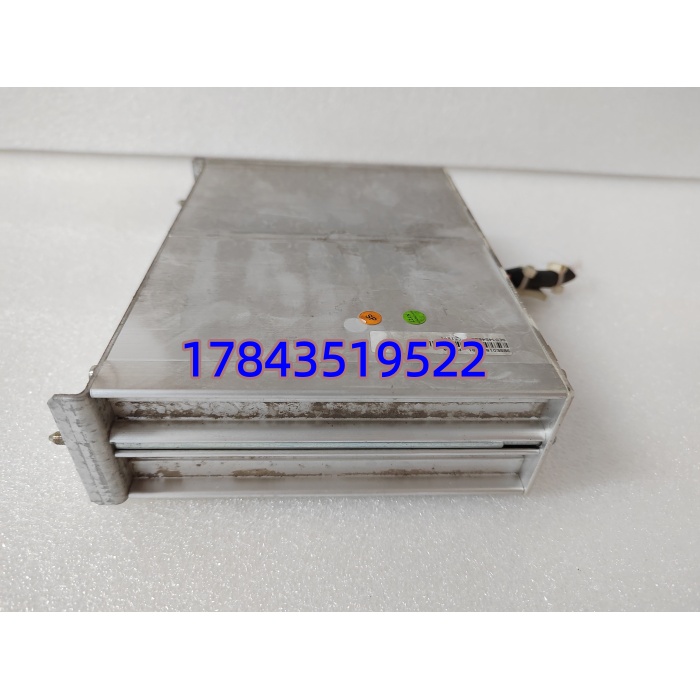

· 型号：TC512V1（P/N: 3BSE018059R1，V1=硬件修订版，兼容 TK212 插槽）
· 品牌：ABB Ltd.
· 系列：Advant OCS / AC 450 — TK212 Communication / Serial Interface Module Family
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB TC512V1 Serial Communication Interface Module for Advant OCS / AC 450 (TK212 compatible) |
| 订货号 (Article No.) | 3BSE018059R1（TC512 V1 — 替代早期 TC512 无 V 后缀版，向下兼容 TK212 底座） |
| 适用系统 | Advant OCS AC 450 / AC 410 控制器、S100 I/O 扩展站（经 TK212 机架或 CPU 本地槽） |
| 模块类型 | 串行通讯接口 / MODBUS Master-Slave & RLL Link Module |
| 串口数量 | 2 个独立串行通道（Ch A / Ch B），可分别软配置 RS-232（D‑Sub 9 或端子）或 RS-485（2‑wire half duplex） |
| 通讯协议 | MODBUS RTU / ASCII（Master 或 Slave 可配）、ABB RLL（Remote Link Layer） |
| 波特率 | 300 bps ～ 115.2 kbps（依串口标准） |
| 电气隔离 | 串口侧与逻辑背板光电隔离 ≥ 500 V DC（典型） |
| 数据映像 | 经背板与 Advant / 800xA 控制程序交换 I/O Image（Input/Output Data Area 可组态） |
| 状态指示 | PWR（电源）、RUN（链路活跃）、ERR（错误/断链）、Tx/Rx per Channel LED |
| 配置方式 | 经 Advant OCS Configuration / Control Builder for Advant (CBA)，下载 Link & Protocol Parameter |
| 供电要求 | +5 V DC 由 TK212 背板或 CPU 机架背板供给（典型 ≤ 300 mA） |
| 热插拔 | 支持（Advant OCS 在线插拔——建议先确认无关键实时 Link 或做 Minor Fault 预案） |
| 安装方式 | I/O 机架插槽或 AC 450 CPU 扩展槽（与 模块同尺寸/键ing） |
| 工作温度 | 0 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL / cUL（依系统整体）、IEC 61131‑2 |
| 尺寸(约) | 单 S100/ 模块 53 mm W × 229 mm H × 38 mm D（与 同） |
| 重量(约) | 0.28～0.35 kg |
| MTBF | > 120,000 h（厂商典型值） |
产品介绍
（D 核心数据驱动切入）现场实测统计 Advant OCS 老装置外设通讯故障约 15%~20% 根因是 TC512 串口驱动级 ESD 损伤——尤其现场 RS-485 总线未隔离或共地不良时，Ch B 口常先挂（能 Ping 背板 CPU 但 MODBUS 从站全 Timeout）。TC512V1 在架构里是把 AC 450 / Advant Controller 410 的”触角”伸向第三方设备（质量流量计、色谱仪、小 PLC、余热锅炉控制箱…）的翻译官：它跑 MODBUS 主站轮询、把寄存器映射到 DCS 内部数据块、同时维持链路 Watchdog——它一死对应第三方设备 PV 全变”?”，若组态无 Quality 处理还可能误动。
ABB 对 Advant OCS 老配件（含 TC512V1 3BSE018059R1）已发 EOL/LTB，全新原装靠尾货交期不稳（8~20 周或停单）。按 ABC 看若它连关键第三方（锅炉/色谱/定量秤）→属 A 类，建议按每 3~4 块在线 TC512 备 1 件经测冷备（含记录 COM 参数：波特/parity/slave addr map 存档）。TCO 持有几百欧，第三方数据全丢致工艺盲区的代价轻松五位起。
应用场景与库存策略
故障后果：MODBUS/RS-485 链路全断→第三方设备（秤、色谱、余热锅炉小 PLC、质量流量计）PV 变 “?”→若无 Quality 联锁可能保持最后值误导操作或触发软报警。常见于炼油/化工老装置 Advant OCS 连现场分析仪表、食品配料秤 MODBUS 接入、自备电厂余热锅炉小系统联网。
- 炼油/化工 Advant OCS 连气相色谱/在线分析仪表（MODBUS RTU 主站）→ 建议按每 3~4 台在线 备 1 件冷备件（密封防静电袋保存），每年大修做上机架点检确认 PWR/RUN LED 及 Loopback 自测通过，COM 参数表(Baud/Parity/Slave Addr Map)书面+电子双归档。
- → 非它不可（Advant 原生口不支 MODBUS）→ 建议关键配料线按在线 TC512 数 25%~33% 池化持有或确认供应商 VMI。
- → 建议备件集中管理勿分散呆滞，遇 EOL/LTB 按
(在线块数×年故障率估1~2%×剩余寿命)+安全余量LTB。 - 老厂延寿无升级预算（Advant OCS R3.x 仍跑）→ 向下兼容 槽位——老项目只装 无通讯现在加装 需确认背板固件支持及 I/O 定义重下装（通常只需加 Link Object 不影响现有 S100 I/O）。
真实案例：南方某炼化芳烃装置 Advant OCS AC 450 通过 Ch B(RS-485) 主站轮询 6 台进口气相色谱 MODBUS RTU。运行第 10 年雷雨后 B 口 ERR 闪、色谱 PV 全 “?”—A 口（连余热锅炉小 PLC）仍正常确认串口驱动级 ESD 击伤。库房无备件原厂代理调尾货 3 周起。临时从已停试机台拆同型号救急恢复，停出色谱分析数据 52h 致部分馏出口品质按保守值操作增耗约 ¥20 万。事后业主按全线 Advant OCS 模块数(3块)采购 1 件经测冷备集中保管+建每链路 COM 参数归档表——再未因此趴链路。
