描述

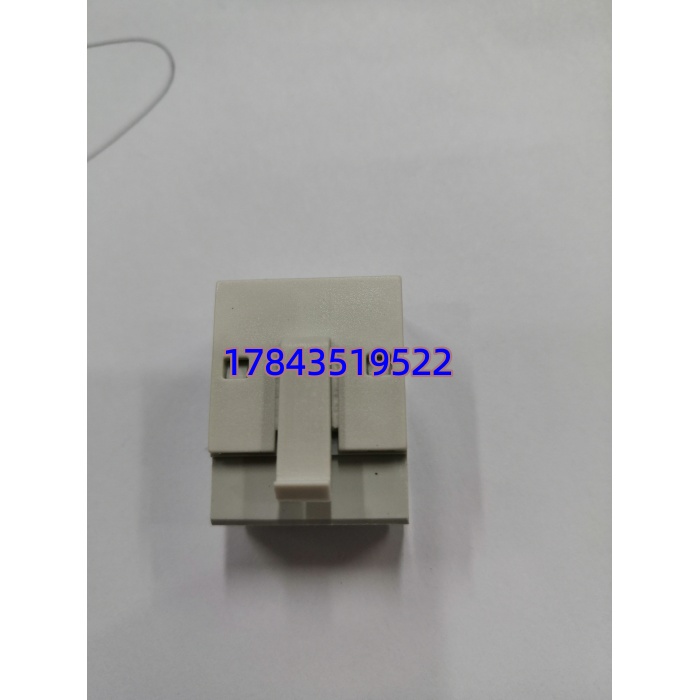

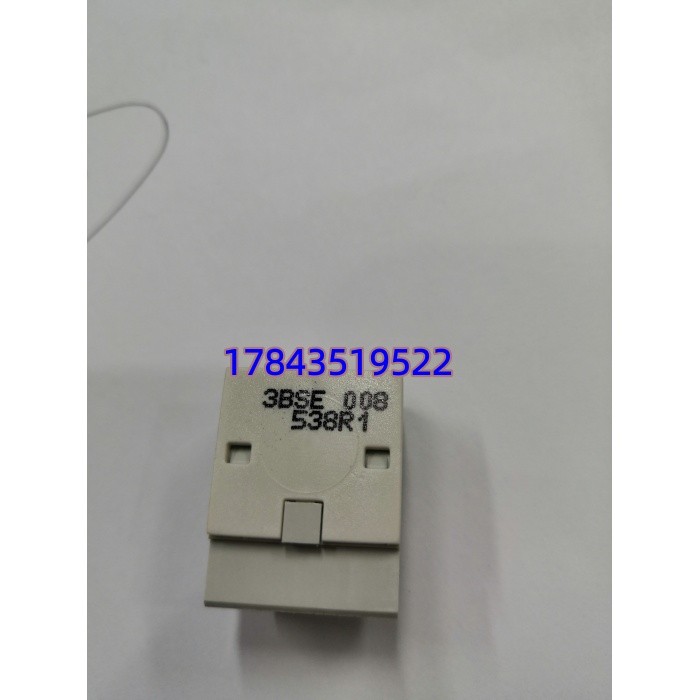

产品详情
· 型号：TB807（3BSE008538R1）
· 品牌：ABB
· 系列：ABB S800 I/O — Terminal Base for Analog Output Modules
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB TB807 Terminal Base for S800 I/O Analog Output Modules (Order No. 3BSE008538R1) |
| 制造商 | ABB Ltd. |
| 物料号 / 交叉 | 3BSE008538R1（标准版，弹簧端子或螺钉端子依地区配置，欧版多为弹簧 S，美版多为螺钉 S） |
| 适用 S800 模块 | AO810（3BSE008510R1 8ch 4–20mA）、AO820（3BSE045584R1 8ch 0–10V/±10V）、AO845（3BSE045585R1 HART 版 AO） |
| 不适配（重要） | AI810/AI830（用 TB810/TB811）、DI810（TB810）、DO810（TB810）——模拟输出底座与输入/数字量底座端子排列不同不可混插 |
| 现场接线端子 | 典型 20–24 个端子（含信号、回路电源正/负、屏蔽接地 CGND），额定导线 0.2–2.5 mm²（弹簧）或 0.2–4 mm²（螺钉） |
| 背板配电 | 传递机架 24VDC 系统电源至模块，部分版本含 5VDC 逻辑电源引针（模块自取） |
| 模块锁定 | 内置凸轮锁杆（Cam Lock）将插上模块机械固定并压迫背板连接器确保接触 |
| 安装方式 | 35mm DIN 导轨（TS-35）独立安装，或嵌入 S800 I/O 机架/CLiP 机架相邻底座机械互锁 |
| 隔离特性 | 端子与背板逻辑隔离（依赖模块本身隔离等级），底座本身无附加隔离 |
| 工作温度 | -25℃ ～ +70℃（柜内），存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 认证 | CE / cULus / DNV / LR（依应用），符合 IEC 61131-2 接线端子要求 |
| 生命周期 | S800 I/O 平台 ABB 仍 Active；TB807 单独可订但偶受区域分配影响交期 2–8 周 |
| 物理尺寸(约) | 宽 1 SU = 约 12 mm（与 S800 模块同宽），深 × 高 ≈ 104 × 119 mm |
产品介绍
（E 维护者视角切入）现场实测发现 TB807 这种无源底座最常见毛病不是坏而是——弹簧端子在长期热循环后微松致 AO 回路接触电阻变大，表现为调节阀给定值飘或偶尔断偶（Open Wire 报警时有时无）。某化工厂一台 AO810 控制的再沸器加热蒸汽调节阀周期性小幅度摆动，查 AO 块输出正常、阀位器正常，最后发现 TB807 端子 7（Io+）弹簧压力不足（八年未动过），退线重压后恢复。底座本身无电子不烧，真正失效模式是端子氧化/弹簧疲劳或安装时背板针未对准致模块通信掉线。（补充：严格来说 TB807 只配 AO8x 系列——AI810 要 TB810/TB811、DI/DO 要 TB810，混插模块插得上但端子定义错信号全乱甚至损坏模块，这是典型呆滞成因。）
按 ABC 分 C 类无源低值件（单价几十到百余欧），但因 I/O 模块必须配对应底座才能接线，缺底座整块 AO 卡无法投用——建议按 机架内 AO 槽位数 N 备 N+1 或最低每柜 1 件冷备（含确认是弹簧/螺钉型与现柜一致）。新项目 I/O 通常随模块成套含 ，单独采购多因老柜改造补装或端子老化整体替换。
应用场景与库存策略
I/O 架内 AO810/AO820/AO845 必须插 ——无底座或底座端子坏无法接现场 4–20mA/0–10V 线，整块模拟输出卡物理上”装不上”或信号断续。而单独底座偶缺货（尤特定螺钉/弹簧版混订错），等原厂交期影响改造开工。
- —每 AO 槽 1 块 → 非它不可因 I/O 底座按模块类型分区（AO 用 、AI 用 TB810、DI/DO 用 ）混用端子定义错 → 建议按机架内 AO 槽位数 N，备 N+1 或最低每控制站 1 件冷备，弹簧/螺钉型须与现柜一致。
- 老线改造新增 AO 点（原机架已满需扩槽或新加子架）—新加 AO810 模块必须同步配 → 改造立项时按新增 AO 点数+备件一并购入，勿漏底座。
- 端子老化替换—运行超 10 年柜建议抽检 端子扭矩/弹簧压力，若普遍松动整批计划性更换底座（模块可移回新底座无须重组态）。
- 防呆： 仅适配 AO8x 系列（AO810/AO820/AO845），AI810 用 /TB811、DI810/DO810 用 ——买前核对现柜内是 AO 卡 slot 再订 ，收貨核对正面丝印””及端子排类型（Spring / Screw）匹配现柜。
真实案例：北方某 PTA 装置 800xA 系统 I/O 架共 12 槽其中 3 槽插 AO810。第二年改造增 2 点 AO 新加槽——采购按”BOM 表 模块”下单忘了底座，到货发现 插不进现架（旧架满）需新加子架但无 底座无法接线。原厂询 特定螺钉版交期 6 周，最后从相邻停用试验台拆了一块顶替等新货。事后 MRO 清单增补” 按 AO 槽位数 N+1 备（最低每装置 1 块）”，并标注弹簧/螺钉类型。几十欧底座附件挡的是改造停工等件。
