描述
产品详情

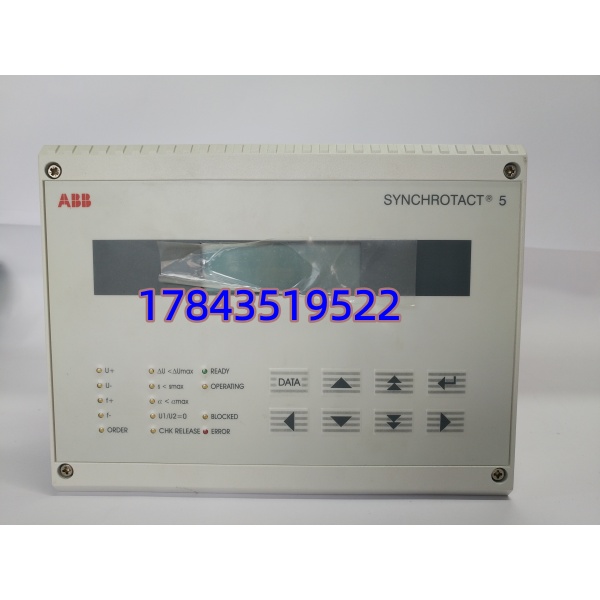

· 型号：SYN5201a-Z,V217 (3BHB006714R0217)
· 品牌：ABB
· 系列：SYNCHROTACT 5 / SYN 520x Series
规格参数
- 产品类型：数字式自动同步单元（Automatic Synchronizing Unit），单通道

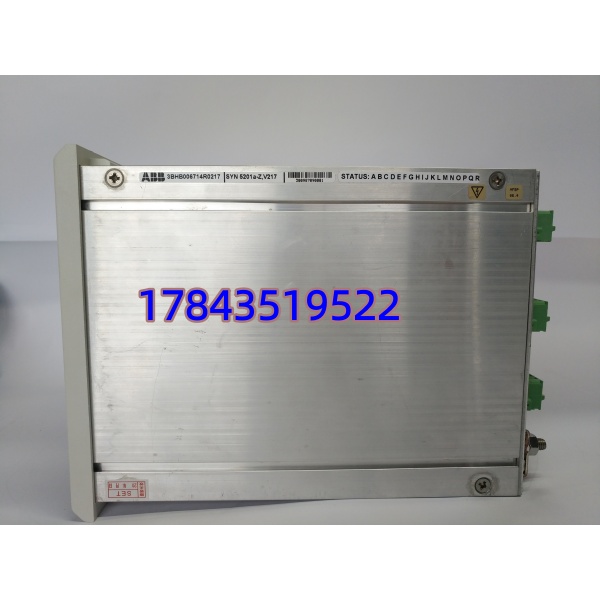

- 订货号：3BHB006714R0217（V217 = 固件/选项版本标识，a-Z = 机壳型式，需核对原盘铭牌）
- 测量输入（U1 电网 / U2 发电机 PT）：标称 50–130 V AC，允许 0–1.3×Un
- 额定频率：50 Hz / 60 Hz / 16⅔ Hz（可切换或自适应）
- 频率测量范围：10–100 Hz
- 相位角测量范围：-179°～+180°
- 滑差(slip)监测范围：0–50%
- 加速率(ds/dt)监测：0–10%
- 合闸脉冲提前时间(tON)设置：0–1 s（补偿断路器动作时间）
- 可配置参数集：7 组（不同断路器/不同并网对象可分别存参）
- 辅助供电：24–250 V DC 或 100–230 V AC（宽范围，具体以版本标签为准）

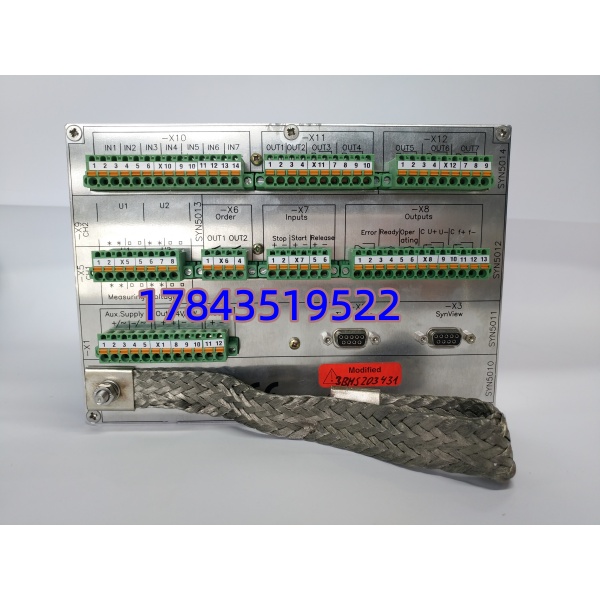

- 继电器输出：可配置——并网指令（合闸脉冲）、报警、运行/故障等
- 自诊断/保护：相序检测、缺相检测、PT 断线检测、异步合闸闭锁（防止非同期并列）
- 调试/配置软件：SynView / SinView 5（ABB 同期装置专用组态工具）
- 工作温度：+5 … +70 °C（存储 -40 … +85 °C）
- 防护等级：IP20（控制柜内安装），35mm DIN 导轨或盘装（依具体壳体 a-Z 形式）
- 认证：CE，部分版本 UL 标记，符合 IEC 61000 EMC及 IEC 61508 SIL2（功能安全，以具体证书为准）
产品介绍
SYN5201a-Z,V217 是 ABB SYNCHROTACT 5 平台的自动同期装置，专用于发电机—电网或母线—母线并网。它持续采集两侧 PT 二次电压，算出频差、压差和相角差，向调速器/DEH 发升速脉冲、向 AVR 发调压脉冲，待所有条件进入死区后按设定的断路器闭合提前角发出合闸令。比人工同期安全太多——最核心的是内置异步合闸闭锁，任一条件越限直接抑制输出，杜绝非同期并列烧主变。
坦白讲，这东西在现场出问题的概率不高，但一旦挂掉（比如 PT 侧浪涌打坏测量回路或继电器粘死），发电机就并不上网，只能手动旁路同期——这在开机并网窗口是大事故。备件通常按 MRO 轮换储备。有一点要注意：SYN5201 后缀字母（V217/V271/V277 等）代表参数集数量/通信选项/固件差异，替换时尽量找相同 V 代码或确认新版本向下兼容并用 SynView 重读参数，别盲目混装。
应用场景与行业案例
我在现场碰过老电厂同期屏报”Sync Impossible”但 PT 二次侧量着正常——最后查出是 SYN5201 内部电压测量通道老化漂移，参数里阈值卡太严。调宽死区能临时凑合，但根治还是换板。
典型场景：
- 火电厂/水电站发电机出口并网——要求 SIL2 安全闭锁，防非同期合闸，非它不可（比简易同期继电器可靠得多）
- 工业企业自备电厂（燃气轮机/柴油机）多台机组并网——7组参数集分别存各断路器同期角/死区
- 变电站分段母线自动/检同期重合闸——作为独立同期检查与脉冲发生单元接入保护/控制回路
- 老 ABB REG-S / REC650 配套同期屏改造——保留 SYN5201 同期单元，只换通信或接线适配
真实案例：
西南某 2×15MW 余热电厂，早班准备冲转并网，同期屏 SYN5201a-Z 绿灯常亮却始终不发合闸脉冲。查 SynView 发现电压测量通道读数偏差 18%（实际 PT 正常），导致压差判据永远不满足。翻出库房一块 SYN5201a-Z,V217（与原装 V217 同版本）直接替换，导入原参数文件（*.syn），5 分钟恢复并网，没耽误当日蒸汽平衡。老师傅事后说：”同期装置一年用不了几次，坏了就是开机当天——这玩意儿该列入必储清单，别赌它不坏。”
