产品详情
· 型号：SPAD346C3（SPAD 346 C 系列，配置代码 C3 对应特定辅助电源/端子排列，以原柜铭牌为准）
· 品牌：ABB（Asea Brown Boveri / ABB Power Systems, Finland/Sweden）
· 系列：SPAD 346 — Numerical Stabilized Differential Protection Relay for Two-Winding Transformers / Generator-Transformer Units
规格参数
- 产品类型：数字式稳定比率制动差动保护继电器（SPAD 346 C platform）
- 保护功能：三相差动保护(87T) 带比率制动、二次谐波闭锁(防励磁涌流)、五次谐波闭锁(防过励磁)；两相/三级定时限/反时限相过流(51/67)；两级接地故障保护(51N/67N 高阻抗/零序原理)；断路器失灵保护(CBFP)
- CT 输入：高/低压侧三相电流 Ia Ib Ic（各侧可独立设 1A 或 5A 额定二次），中性点/零序 Io1 Io2 输入，数字 CT 变比校正及矢量组匹配（Y/Δ 自动转角）
- VT 输入：三相电压 100/110/120V L-L（用于方向判别、低压闭锁过流，依配置）
- 辅助电源 Uaux：80–265 V DC 或 100–250 V AC 宽范围（C3 后缀典型为此规格，部分早期为 24–60V DC 需核对铭牌）
- 输出继电器：通常 4× 跳闸继电器（重负载，5A 250V AC）+ 5× 信号继电器（告警/自保），具体以端子图为准
- 控制输入 DI：5× 可编程干接点输入（气体继电器、油温、外部闭锁、远方/就地切换等）
- 差动特性：最小动作电流 Iop.min 可调，制动斜率 K 多段可调，穿越电流抑制，CT 饱和检测
- 谐波闭锁：二次谐波比率制动（典型设 15% 阈值），五次谐波比率制动（过励磁闭锁）
- 录波/事件：集成故障录波器（模拟量+数字量），>200 条 SOE 带时标（IRIG-B 或内部时钟）
- 通讯/设置：前面 RS-232/CAN 口连接笔记本电脑（SPAD Setup 软件）做整定/读取；部分版本支持 Modbus/Profibus 选件
- 安装形式：面板嵌入式（矩形开孔 ≈144×194 mm 或 226 mm 高依柜型），可抽出单元带测试位置
- 工作环境：-20～+55℃ 运行（部分资料 -25～+70℃ 启动），5～95% RH 非凝露，海拔 ≤2000m
- 认证/标准：IEC 60255系列、IEC 61000-4EMC、ANSI/IEEE C37.90，KEMA 型式试验
产品介绍

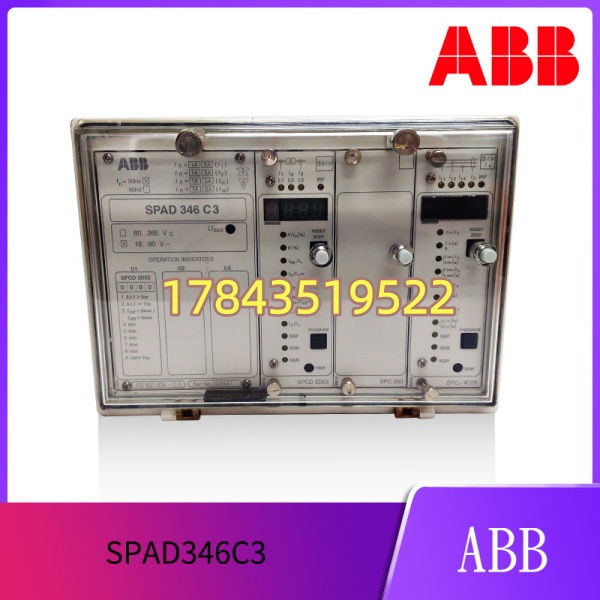

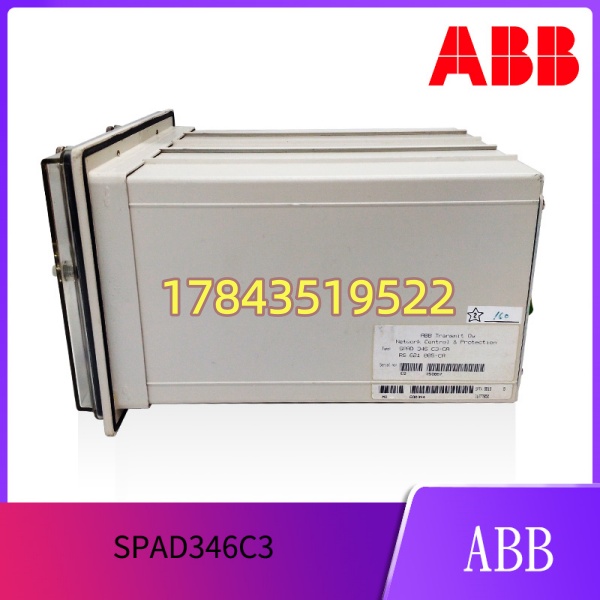

SPAD346C3 是 ABB SPAD 346 系列的稳定比率制动差动保护继电器，专为双绕组变压器（或发电机-变压器组）设计。核心是比较高/低压侧 CT 二次电流矢量差，区内故障时速动（典型 <30ms），区外故障靠比率制动防误动。它还集成了过流和接地故障作为后备保护——一台装置顶以前电磁型差动+过流两套。SPAD 系列是 ABB 在 REF540/REF615 之前的经典型保护，大量装于 90 年代到 2010 年代初的工矿变配电室，现基本只做 MRO 原位替换。
坦白讲这东西采购目的只有一个：老变电所或企业总降 10kV/35kV 变压器保护柜里 SPAD346 挂了（液晶缺划、电源板无输出、按键失效），原设计整定单经过供电部门审批，换同配置新机用 SPAD Setup 软件 Restore 备份参数即可，不必重新计算定值。有一点要注意——SPAD346C/C3 后缀代表辅助电压和个别 I/O 差异，买前核对旧机铭牌 Uaux（80–265V 宽压 vs 24V 窄压）及端子排列，装错可能上电烧辅助电源或 DI 映射不对。
应用场景与行业案例
我在现场遇过最闹心的：化工厂 35kV 总降一台 10MVA 主变保护 SPAD346C 上电面板不亮——量辅助 220V AC 正常但内部 DC/DC 无输出（老批次电容干涸）。这种时候你不能随便换综合继保，原保护定值经供电局备案，必须用同配置 SPAD346C3 换入、SPAD Setup 软件从备份文件(.sad) Restore 参数、核对 CT 变比及谐波闭锁百分比再投运。
- 工矿企业 35kV/10kV 总降主变保护 — 双绕组变比率制动差动＋过流/接地后备，原柜标 SPAD346C/C3 原位替换保整定值不变。
- 发电厂 厂用变 / 启备变 — 发变组单元接线中变压器侧差动保护，配合发电机保护配合整定。
- 大型冶金/石化 整流变 保护 — 高次谐波环境中二次谐波闭锁防涌流误动是 SPAD346 强项。
- 水电站 升压变（小容量） — 老站未升级 REF615 前延续 SPAD346 架构，MRO 备件保运行。
真实案例：
北方某化工厂 35kV 总降，春检后一台主变 SPAD346C 面板 Err 红灯常亮且 Trip 灯异常——查为 PT 侧浪涌打坏模拟量前端（CT/VT 采样 AD Err）。旧机能通讯但 Upload 失败（AD 挂死），幸三月前做过 Parameter Set Backup（.sad 文件）。库房有 NOS 库存 SPAD346C3（同 Uaux 220V AC 版），断电抽出旧机、装新、笔记本连 RS-232 → SPAD Setup → Restore → 核对 CT 变比 300/5 及二次谐波闭锁 15% → 钥匙切 Run。15 分钟恢复，未重新整定。电气主任说”备份 .sad 文件那次没偷懒，救了一回”。
常见问题解答 (FAQ)
Q1：SPAD346C3 支持热插拔吗？能带电拔插更换？
不支持。属高压保护设备，更换前开关柜至试验位→断辅助电源熔断器/空开→抽出装置（有测试位置可先测回路）→装新→送辅助电→Restore 参数→核对接线→投运。带电拔插可能损坏背板或致误出口跳闸。
Q2：SPAD346C 和 SPAD346C3 后缀区别大吗？能混用吗？
后缀主要区分辅助电源电压范围（C=80–265V AC/DC，早期 B=48–110V DC 等）及部分端子排列/LED 配置。物理插槽兼容但 Uaux 必须匹配——220V AC 柜装 24V 版会不启动甚至损坏。确认旧机铭牌 “Uaux” 值再采购，优先买同后缀。
Q3：换新装置后保护定值会丢吗？怎么恢复？
新机 Flash 空。恢复方法：①SPAD Setup 软件用旧机备份的 .sad Parameter Set Restore 到新机；②若旧机能通讯可先 Upload 再下新机；③无备份需按原整定通知单手动录入（慢且易错——定期 .sad 备份极重要）。更换前务必确认持有最新参数备份。
Q4：SPAD Setup 软件版本有什么要求？Win10 能用吗？
SPAD Setup 较老（v2.x～v3.x 年代），官方设计跑 Win95/98/XP。实测 Win7-32bit / Win10-32bit 兼容较好，Win10-64bit 部分机型可装但建议用旧笔记本或 XP 虚拟机做整定下载。连机用原装 RS-232 编程电缆（通常 9pin Null-Modem 线）。
Q5：怎么鉴别拆机件/库存件好坏？有什么坑？
重点：①上电面板 LCD 显示 ABB Logo 及 SW Version 无 Err（Config Mismatch 属正常新机）；②SPAD Setup 能 Online 读到 Device ID / Option Code / I/O Config；③让卖家提供上电自检通过照片或参数读取截图；④查背后多芯插头无烧蚀氧化、液晶无缺划（老屏常见背光 CCFL 灭）。继电器本体耐用但液晶老化是拆机件主要拒收原因。
