描述
产品详情

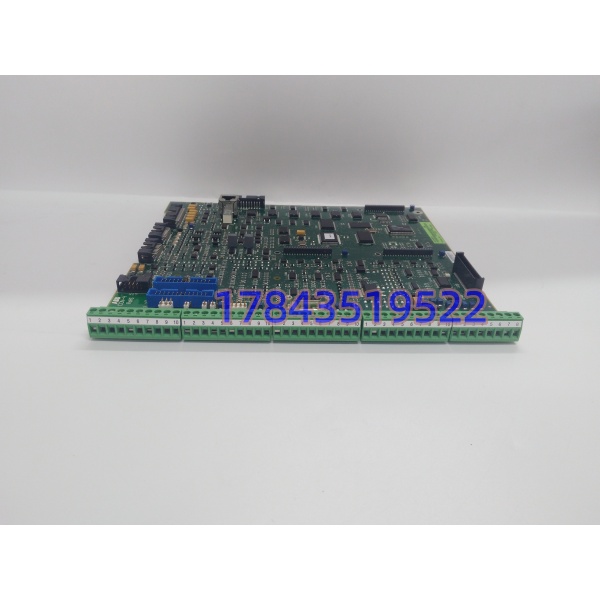

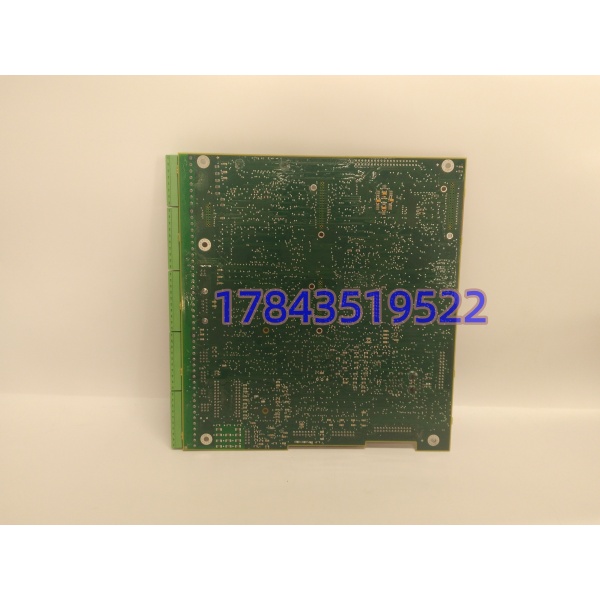

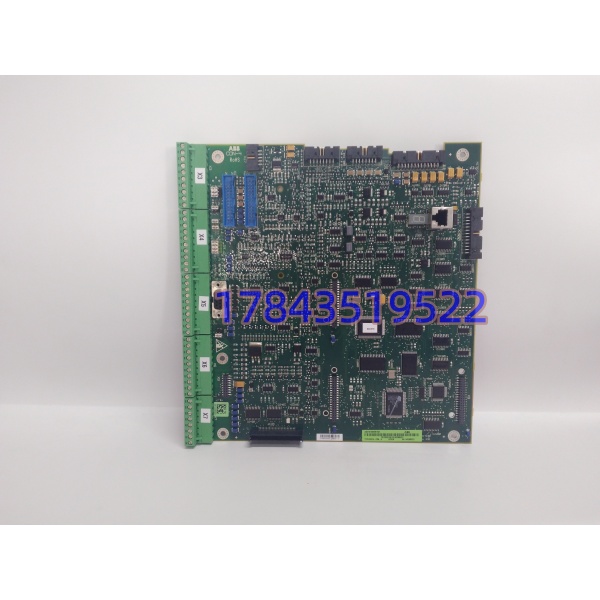

· 型号：SDCS-CON-4（3ADT313900R1501）
· 品牌：ABB（瑞典/瑞士体系，Bailey传承并入Process Automation）
· 系列：DCS800（兼 DCS550）直流传动电子系统
技术参数
| 参数项 | 规格说明 |
|---|---|
| 模块标识 | SDCS-CON-4，Order No. 3ADT313900R1501（COAT-ROHS版） |
| 模块定位 | DCS800 D1-D4 机箱电子托盘主控制板（非电源板/非触发板） |
| 适配驱动器 | ABB DCS800 全系（20A-5200A框架通用逻辑板）、DCS550 直流调速器 |
| 控制供电 | 辅助24V DC输入（±15%），内部由POW板派生+5V/+15V/-15V/+48V多轨，典型自耗约4.8W(200mA@24V) |
| 处理器与存储 | 32位RISC工业CPU，256KB SRAM + FlashPROM（存固件与参数，断电不丢） |
| 数字量I/O | 8路DI（24-48VDC/115VAC/230VAC光耦隔离）、8路DO（晶体管隔离输出） |
| 模拟量I/O | 4路AI（±10V/0-20mA/4-20mA可组态）、2-3路AO（电压/电流可组态） |
| 编码器接口 | ABZ脉冲输入，支持HTL/TTL，接电机测速机或编码器做速度反馈 |
| 通信接口 | 1×RS485（Modbus RTU）、DDCS 4Mbps光纤通道、RS232调试口（DriveWindow），部分批次带RJ45 Modbus TCP |
| 安全与诊断 | 内置看门狗、+5V欠压硬件主复位（清I/O寄存器并封锁脉冲）、七段LED状态/故障码、故障日志环形缓冲 |
| 触发配合 | 与SDCS-PIN-11（功放接口）、SDCS-PIN-48/51（触发板）、SDCS-POW-4C（电源板）背板协议对接，脉冲时序由CON-4算、PIN板放 |
| 涂层与环保 | COAT conformal coating（防硫氯腐蚀）+ ROHS 合规，适合冶金/沿海/化工高湿柜 |
| 机械安装 | 电子托盘铰链插装，D1-D4同尺寸插槽，IP20柜内，净重约0.4kg |
| 工作条件 | -25°C 至 +60°C（运行），-40°C 至 +85°C（存储），5-95%RH非冷凝 |
| 合规状态 | CE/UL/cUL，原厂归DCS800备件体系，新项目导向DCS880但CON-4仍流通 |
产品介绍
从场景痛点看，轧机主传动突然报“Aux Supply Fail”或“Pulse Blocked”，八成不是晶闸管炸了，而是CON-4监测到+5V轨掉到阈值下触发了硬件主复位——它宁可让传动闷车也不放失控脉冲，这是直流柜里最值钱的安全逻辑。SDCS-CON-4 的定位就是当DCS800的“大脑+裁判”：速度环算完给电流环，电流环算完出触发角，经DDCS光纤甩给PIN触发板去驱动门极；同时把编码器反馈、模拟给定、现场急停链、Modbus上位指令全收口处理。现场实测发现，在粉尘大的老线里，没涂层的早期（R1001版）跑三五年后AI通道会飘，换成R1501 COAT版后同样环境能多撑一倍以上周期，板面哑光胶层对含硫烟气确实顶用。严格来说，它只在固件80×3.70以上对DCS550跨系下载完全开放，老固件（如70x系）给DCS800写的参数直接塞DCS550会撞变量表，别以为同物料号就能盲插盲下。
商业端这货的采购逻辑是“参数不丢比板子本身贵”。某个钢厂卷取机大修碰到过，原没坏但客户要求备一块冷备，结果渠道发来R1001非涂层版，价格便宜30%，插进去DriveWindow读出来Flash里参数能认但COAT标识缺失——业主以“沿海高湿不达标”拒收重买。这板的溢价点就在R1501后缀的COAT-ROHS和Flash里原厂最新固件（当前交付多带80×3.70），买库存件必须让卖家拷屏：①物料号激光刻印 ②涂层完整度 ③DriveWindow读到的固件版本 ④七段LED上电自检跳变。别光听“ABB原装全新”，R1001冒充R1501在二手市场是常规操作。
替换与升级建议
- ✅ 直接替换：同物料号 3ADT313900R1501（即 SDCS–COAT-ROHS）。硬件托盘、连接器、背板时序完全一致，同槽位断电更换后由FlashPROM自举原参数，DriveWindow重连即可跑，无需改组态；若原机是R1001非涂层版，升R1501属于正向替换（防腐更强），成本即单件采购价，注意旧板Flash参数先备份再拆。
- ⚠️ 软件兼容（需改配置）：SDCS-CON-2 系列（上一代老框架）。物理托盘尺寸不同（CON-2短一截），硬改支架能装但DDCS通道定义和I/O点数缩水，换完需在DriveWindow里重选Hardware Profile并把原参数表做变量映射，改动约2-4小时且触发脉冲分配逻辑要复核，适合老柜延寿不想动功率段时考虑；固件向下兼容CON-2项目但反之不行。
- ❌ 硬件不兼容：ACS/ACM系列交流驱动板、Symphony Plus PS24、或第三方直流触发板（如Eurotherm 590+主控）。背板总线（DDCS私有光纤协议）、触发角计算周期、+5V欠压复位逻辑全不通，强行插托盘会报“Board ID Mismatch”且可能通过PIN板误放脉冲烧晶闸管，严禁互代。目前无跨品牌克隆件，缺口靠ABB授权库存或-R重建套件填。
