描述
产品详情

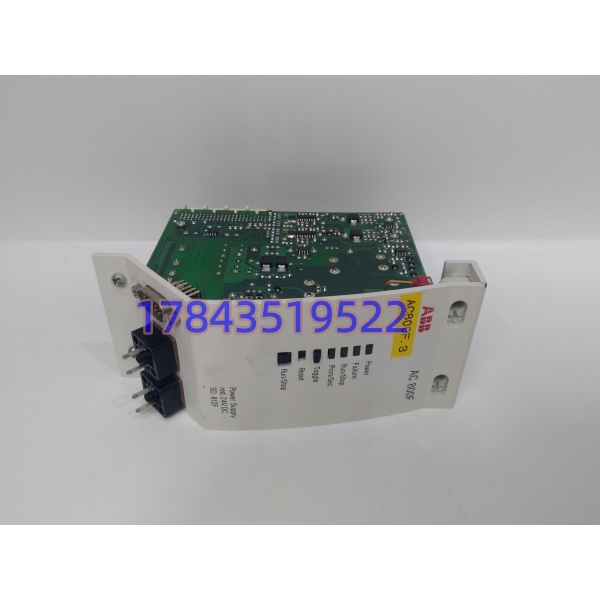

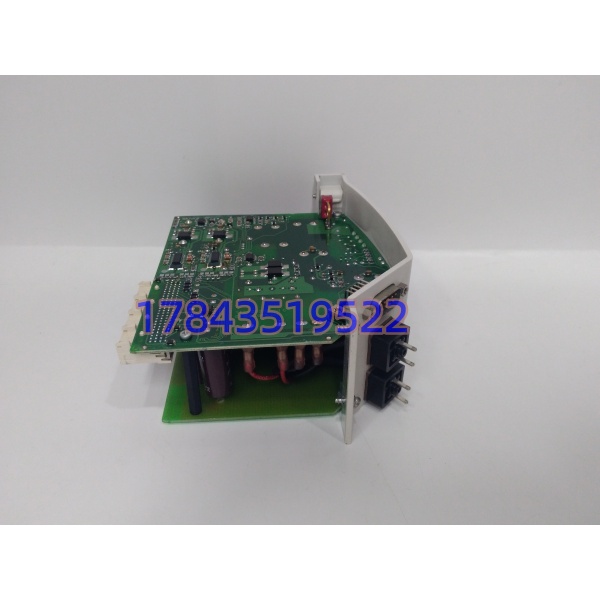

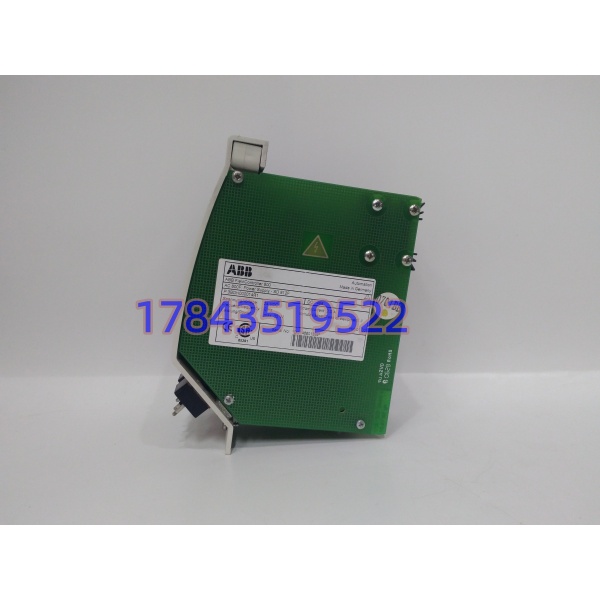

· 型号：SD812F
· 品牌：ABB
· 系列：AC800F / Freelance 800F（P 槽电源模件）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 订货号 | 3BDH000014R1（丝印 SD812F，F=Freelance/AC800F 专用） | — |
| 安装位置 | AC800F 控制器底座最左 P-Slot | 不可插 S800 I/O 机架，不可 DIN 导轨直装 |
| 输入电压 | 双冗余 24 VDC，19.2–32.5 VDC 允许范围 | 每路带 3.15 A T 微型保险，自动选通 |
| 输入电流 | 约 1.7 A @ 24 VDC 额定负载 | 额定输入功率 41 W |
| 输出 1 | 5.0 VDC ±3%，0.5–5.5 A | 背板逻辑与通信模件 |
| 输出 2 | 3.3 VDC ±3%，0.5–6.5 A | PM80xF CPU 核心 |
| 总输出功率 | 最大 35 W | SD802F 仅 26.5 W，带 PM803F 满载不够 |
| 掉电保持 | 初级断电后输出维持 ≥15 ms（合计扛 20 ms 跌落） | 触发 Power-Fail 交 CPU 安全停机 |
| 保护 | 短路限流自恢复、过流、过温关断、开路保护 | 符合 NAMUR 思路 |
| 诊断 | Power/Failure/Run-Stop LED + 9 针 Diag 口 + EEPROM | CBF 可读电源历史与故障计数 |
| 软件门槛 | Freelance V7.1 SP2a 及以上 mandatory | 老 V6 工程不认 EEPROM 结构 |
| 物理 | 约 155×67×115 mm / 0.46 kg | IP20 柜内，运行 0–55℃（存 -25~+70℃） |
| 涂层 | 标准工业级，Z 变体 G3 敷形可选 | 沿海电厂核 Z 批次 |
| 认证 | CE / UL / IEC 61010-1 | 以出厂标签为准 |
| 生命周期 | Legacy / 原厂停产生命周期后期 | NOS 与拆机件混杂，防改丝印 |
产品介绍
从核心数据驱动看，SD812F 的 35 W 和 ≥20 ms 保持时间是两条硬边界——很多采购把它和 SA811F（115/230 VAC 输入）混着买，或者拿导轨式 24 V 开关电源当备件，结果现场一插，PM803F 满载启动瞬间 3.3 V 跌落，CPU 进故障态反复冷启。在某个化工老厂 Freelance 改造项目里碰过：原柜用 SD802F（26.5 W）带 PM803F，夏天柜内 48℃ 偶发 Failure 橙闪，换 SD812F 后 3.3 V 余量拉起来再没抽风。它值钱不在“供电”，在“掉电 20 ms 内 CPU 能把过程数据落安全态”这一脚刹车，不是单纯的通断电源。
严格来说，SD812F 在 ABB LCM 里已进 Obsolete 段，Freelance 新机转向 PM902F 自带电源架构；但国内 2008–2019 年上的 AC800F 存量柜未来 10 年还得靠它续命，整机迁 PM902F 是底座级改造（停机 1 周+工程费数十万）。TCO 算下来，重要控制站每站备 1 件 NOS 同 Rev 冷备，比停线等改造包划算两个数量级。买的时候必须核三件事：订货号 3BDH000014R1 一字不差、Freelance 工程版本 ≥V7.1 SP2a、P 槽机械键位未被前手锉过（老 SA801F 物理不兼容但肉眼易混）。
应用场景与库存策略
控制器电源坏起来最阴：不是全停，是 CPU 反复 Run→Failure→Run，操作员站闪断，历史库出洞，连锁逻辑在重启间隙丢一个跳变信号，阀门误动。SD812F 归 ABC 里的 A 类——单价万内、十年坏一次、坏一次是全站控制失联。
- 火/水电厂辅网 AC800F 主控站（PM803F 满配 E/F 槽）：非它不可（35 W 带载+20 ms 保持是 PM803F 硬需求）；建议每控制站备 1 件 NOS 同 Rev 冷备，冗余机架按双备。
- 水泥/造纸 Freelance 800F 生料/纸机主控：可用拆机整新件降级（PM802F 负载轻，SD802F 也行）；建议区域三厂共享 1 件，不单列单机。
- 老 AC800F 延寿项目：Last-time-buy 已过，按装机量×1.1 吃 NOS；别用 SA811F 代（交流输入版前端供电架构不同），也别用 SD802F 硬带 PM803F 满载。
- 沿海/G3 环境：必须核 Z 变体敷形涂层批次，普通工业版不能替；封存前拍铭牌+Rev+涂层标识同框。
- ROI 口径：备件 0.3–0.7 万块，全站控制失联重灌工程+产量损失约 10–30 万，囤一件回收比 1:20 以上。
真实案例：某 2×25MW 自备电厂 2024 年雷雨夜，UPS 切换瞬间 24 V DC 母线跌到 18.9 V 持续 25 ms，#1 机 的 正常撑住没报 Power Fail（在 19.2 V 下限之上），但同柜 #2 机用早年代用的导轨开关电源模块冒充 P 槽件，掉电 25 ms 直接 CPU 冷启，辅机顺控复位，给水泵再循环阀误关触发汽包低水位跳机。事后该厂把所有“伪 P 槽电源”全换成 N3BDH000014R1 NOS，并把“同订货号+同 Rev+年度带载老化”写进备件规范。
