产品详情

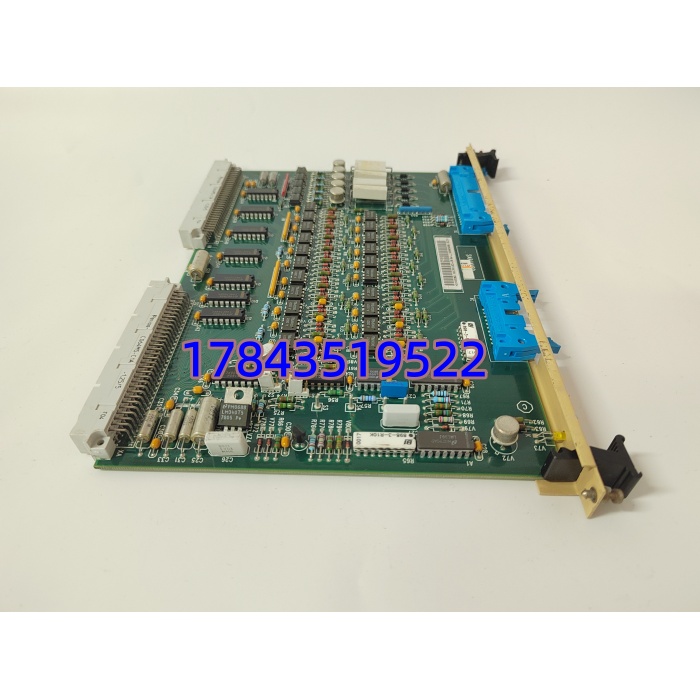

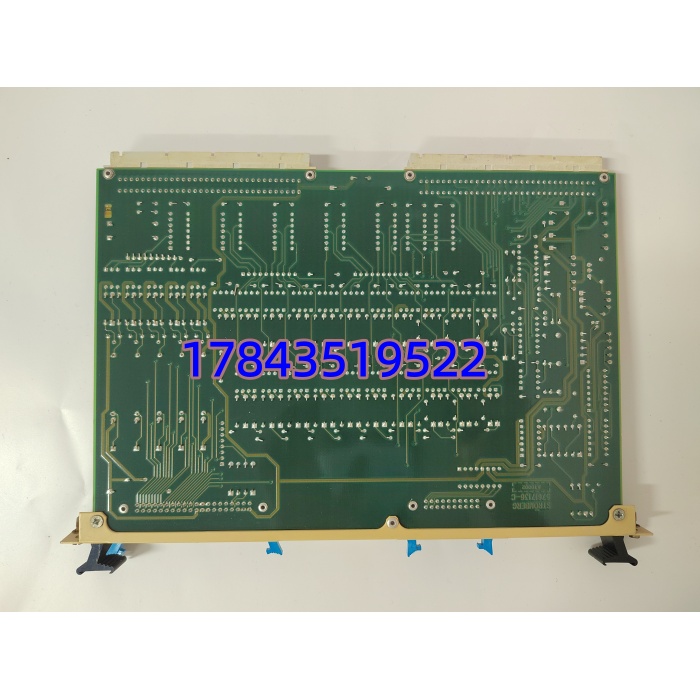

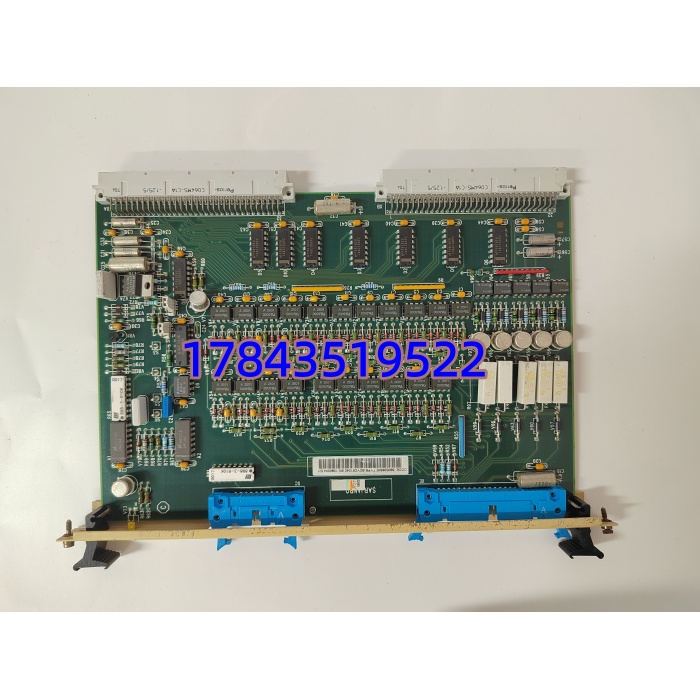

· 型号：SCYC51040（58052680-E）
· 品牌：ABB
· 系列：S500/S600 Excitation System — Synchronization & Gate Pulse Control Board
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / Material No. | SCYC51040，ABB PN: 58052680-E（早期印字 51040 无后缀，E=最新 PCB Rev/涂层变体） |
| 制造商 | ABB Switzerland Ltd., Power Systems — Excitation & Rectifier Controls（原 BBC heritage） |
| 适用系统 | ABB S500 / S600 静态励磁系统（如 Unitrol® F、Unitrol® 6000 早期版本配 S500 机架）、晶闸管整流桥柜 |
| 功能角色 | 同步信号采集（3×PT 100V AC）→ 过零检测 → 相移判别 → 6/12 脉冲 Gating 时序生成 → 驱动脉冲变压器/光纤发往晶闸管门极；接收调节器封锁/解锁指令 |
| 同步输入 | 三相线电压 L1-L2 / L2-L3 / L3-L1，标称 100V AC（允许 80–130V AC rms），输入阻抗 ≈100kΩ per phase |
| 触发脉冲输出 | 6 路（或经扩展 12 路）隔离触发脉冲，通过脉冲 transformer 或 fiber optic 耦合至晶闸管门极（依柜型配 EXC/REC 脉冲放大板） |
| 控制电压输入 | 背板供 ±15V DC（典型 ±5%）、+5V DC 逻辑；模块自身功耗 ≈3–5W |
| 保护/诊断 | 同步丢失检测(Loss of Sync)→报警继电器/LED；Pulse Enable/Inhibit 由调节器(SC5200/DC5100)或外部 E-STOP 控制；Watchdog 超时禁止脉冲输出（防误开通） |
| LED 指示 | PWR / SYNC OK / PULSE ENABLE / FAULT LED（依 PCB Rev），部分版本有 Test Point 测同步相位 |
| 安装方式 | S500/S600 机架专用 Eurocard 插槽（96-pin DIN 41612 背板连接器），前板锁紧杆，不可 DIN 轨独立安装 |
| 工作环境 | -20～+60℃（储存 -40～+85℃），5–95% RH 非凝露；部分 -E 版带 G3 三防漆；符合 IEC 60255-21 / EN 50178 |
| 物理尺寸 / 重量 | ≈234×160×22 mm（Eurocard double/half high 依具体机架），≈0.25–0.35 kg |
| 生命周期状态 | S500 平台 ABB 已逐步归入 Legacy/Limited，SCYC51040 新产基本停线，市场以全新尾货(New Surplus)及测试拆机流通；推荐迁移路径为 Unitrol® 6000 系列(S800 I/O + DCF 804 数字励磁调节器)属系统性改造 |
产品介绍
在南方某 135MW 机组小修碰过——励磁柜报”Sync Loss”红灯，量 PT 二次 100V 正常，拔 SCYC51040 发现板上一个鉴相比较器 LM311 老化偏置漂移致过零检测偶尔丢失同步点。它本质不是”调节器”（那是 SC5200/DC5100 干的事），而是把 PT 同步信号变成功放门极脉冲时序的”守门人”：一旦它不认同步或 Watchdog 锁脉冲，调节器再正常也得封锁触发——励磁输出立刻归零触发失磁保护。
严格来说，SCYC51040（58052680-E）与老版无后缀 SCYC51040 背板引脚 100% 兼容可直接互换，E 版优化了输入滤波和抗干扰（部分早期柜子 firmware 需确认 regulator 能识别，绝大多数 Unitrol F/S500 无问题）。库存经理视角：归 A 类最高优先级（触发板故障→励磁脉冲封锁→机组失磁跳机，无旁路）， 平台无 Pin-to-Pin 替代，坏只能换同型号或全盘升 Unitrol 6000（数字调节器+新脉冲放大），属典型 Last-time-buy 对象。
应用场景与库存策略
故障现象：励磁柜”SYNC LOSS”报警、调节器 OK 但无触发脉冲输出、或脉冲时序错相序致整流桥输出不对称/缺相——直接引发失磁保护动作或整流桥元件误导通炸毁。ABB 对该板新产基本停线，交期 N/A，国内靠库存尾货。
- ：无冗余则触发板死=失磁跳机 → 建议按每独立励磁柜备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年插机架（不接 PT）看 SYNC OK LED 及 PWR 灯自检（需背板供 ±15V/+5V）。
- 工业自备电厂—小型机组 S600 励磁（同平台）：同型机组 ≥2 台可按 N+1 建周转备件池。
- 老线无明确升代计划：若系统运行 >15 年且无 Unitrol 6000 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行励磁柜数 1:1），同步备份调节器参数(SC5200 .cfg 文件)及确认现场用 PT 变比/相序与板输入范围匹配（80–130V AC）。
- 配套脉冲放大板注意： 输出通常为低电平逻辑/窄脉冲，需经柜内脉冲放大/整形板（如 REC 系列脉冲放大或光纤发射模块）驱动晶闸门极——若脉冲放大板也老化建议同步评估备 1 件，别只囤同步板。
真实案例：
西南某 300MW 火电机组 #1 励磁柜（Unitrol F + 机架）运行第 13 年， 某相同步比较器温漂致间歇 “Sync Loss”——自动复归两次后第三次永久锁脉冲，励磁输出归零触发失磁保护跳机。库房零备件，调货等了 3 天（遇周末实际 4 天），期间机组停机少发电量 ≈120MWh。事后只做两件事：①锁定 1 件 58052680-E 放恒湿备件柜；②PM 加”每年大修测 PT 二次电压幅值/相位正确 + 目检 板电解电容无鼓包（老 Eurocard 常见失效点是电源滤波电容）”。花不到 ¥12000 囤一块老触发板放柜里，比一次非计划停机便宜两个数量级——这就是励磁触发链路”A 类单点”的库存逻辑，宁可闲也不要赌它不坏。
