产品详情

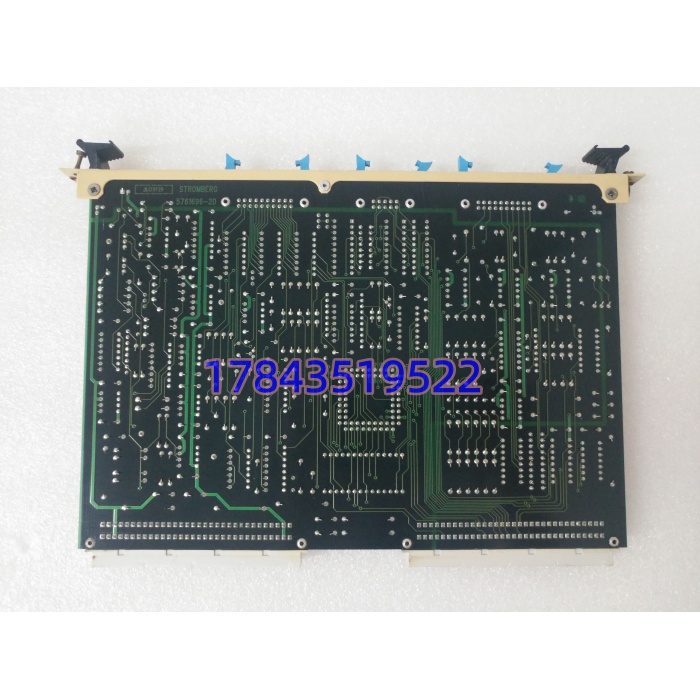

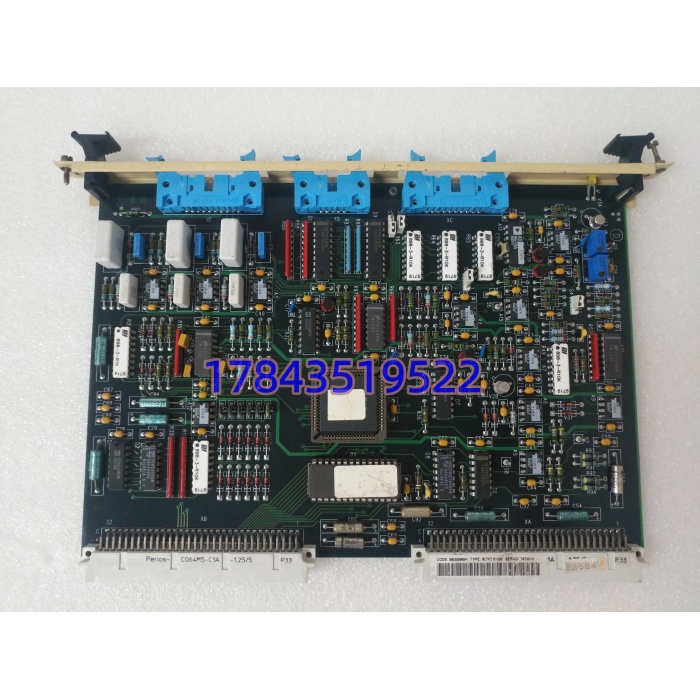

· 型号：SCYC51020
· 品牌：ABB
· 系列：ABB SCYC 系同步控制板（58052582H 硬件版本）
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 部件号 | SCYC51020 / 58052582H（同族 58052582G，H 与 G 为硬件微版本差异） |
| 产品定位 | 晶闸管桥同步单元卡（Synchronization & Pulse Release Card） |
| 适配系统 | ABB 直流驱动（DCS500/600 系）、UNITROL 励磁、Symphony/Advant OCS 矢量控制、大功率整流/逆变桥 |
| 协同模块 | 与 SCYC51010（触发脉冲放大单元）成对工作，本件管“何时放”、51010 管“放多大” |
| 同步对象 | 电网线电压 100-240V AC 50/60Hz（经 PT 降压输入） |
| 锁相精度 | 相位锁定 ≤0.1°（商家页标“不随温漂”属口语，以原厂手册为准） |
| 核心职责 | 检测线电压过零与相位、桥选择译码、触发脉冲释放时序控制、读主控数据总线指令 |
| 输出接口 | 给 SCYC51010 的脉冲释放允许信号（非直接门极大电流输出） |
| 供电 | 24V DC 经机架背板（典型 <15W），内部隔离到同步输入 |
| 隔离强度 | 同步输入/逻辑侧 2500VAC，通道间隔离 |
| 诊断 | 同步丢失、相位超限、脉冲释放冲突自检，前面板 LED（电源/同步/故障） |
| 安装 | 专用控制笼插槽式，背板多针连接器，非 DIN 单体 |
| 物理 | 约 120×80×35 mm 级（商家页尺寸不一，以拆机实测为准），0.8-1.2 kg |
| 环境 | 工作 0~55℃（部分资料标 -40~70℃ 是工业宽温口语，机柜内级按 0~55℃），存储 -40~80℃ |
| 安规 | IEC 61000-6-2/4 EMC、IEC 61131-2、UL/CE |
| 生命周期 | ABB 老 SCYC 系已归备件服务线，58052582H 原厂清库，渠道以 NOS/拆机为主 |
产品介绍
竞品对比切入：和上次写的 PM866K01（跑 IEC 61131-3 任务的 CPU）不同，SCYC51020 58052582H 在系统里干的是“模拟边角活”——PM866 算完 α 角给到传动控制板，SCYC51020 拿着电网 PT 信号做硬件级锁相，告诉 SCYC51010“现在放行第 3 桥臂脉冲”。现场实测发现，最容易被误判的是“同步灯绿但相位偏”：某水泥厂回转窑直流传动， 的 OK 灯常亮，但 51010 放出来的脉冲比电网过零迟 1.3°，整流桥直流纹波从 2% 爬到 7%，电机低速爬行抖。换 5 分钟，但查“为什么相位偏”花了两个班——同步输入 PT 端子氧化导致过零比较器门槛漂。
作为 58052582H 硬件版本，它把线电压过零比较、数字锁相环、桥选择译码、脉冲释放允许全撸在一块环氧板里，背板 24V 取电不经外部端子。采购算 TCO 别只看二手价（国内 3000-9000 人民币跳动），得算“相角漂移代价”：一台 350MW 机励磁因同步板相位偏 1° 导致无功摆动，调度罚一次够买十块。生命周期上 ABB 已把 SCYC 老系归服务期，老直流驱动/UNITROL 机群续命靠 Last-time-buy 同部件号 58052582H（别拿 G 随意替 H）+ 备份同步输入 PT 回路校验记录，而不是升新传动平台——升 DCS500 到 DCS800 要换整柜触发架构，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
同步板最阴的故障是“相位漂移型”：不报同步丢失、LED 全绿、整流输出有，但直流纹波比设计值高 3-5 倍，低速电机爬振。等电气班拿示波器挂 PT 和门极脉冲比对，才发现 里过零比较器阈值温漂 8%。
- 火电厂 UNITROL 励磁整流桥（+51010）：非它不可（α 角放行时序绑定锁相精度），建议每面励磁柜备 1 块 58052582H 裸板冷备 + 顺手备 PT 输入端子排 1 只（端子氧化比板坏得勤）。
- 水泥回转窑直流主传动（DCS500/600）：涉低速大转矩，建议 2 窑合备 1 块，由电气班管不进通用库；备件卡记“同 H 尾缀、PT 变比、上次锁相偏差值”。
- 冶金轧机可逆直流传动：反向过零频繁，到货先查过零比较器周边阻容老化，再入恒湿柜。
- 矿山提升机直流驱动：环境振动大，建议把“每 20000 运行小时强制下线测锁相偏差”写进 PM，比等电机抖再救火省心。
- 海外 EPC 备件包：体积轻但工程绑定重，建议国内中心库备 2、项目国当地备 1，走 A 类 ABC 管控（整流桥同步失效 >> 板价）。
真实案例：2021 年西南某梯级水电，#4 机 UNITROL 励磁运行第 11 年，无功偶尔摆动 ±5MVar，运行部当 AV R 参数漂移处理。仪电班拿示波器挂 PT 和 SCYC51010 门极输出，发现脉冲比线电压过零迟 1.1°，且随柜温升高偏大。拆 58052582H 测过零比较器门槛电压漂了 12%，同步灯因设计迟滞没报故障。库房有块 58052582G（不是 H），插上 DriveKit 报“sync firmware mismatch”，AVR 仍闭锁。最后从同流域电厂借 H 版，换完锁相偏差 0.05°，无功回归平稳。反思： 备件卡不能只记“同步板 1 块”，必须把“58052582H 尾缀 / 同柜 SCYC51010 版本 / PT 变比与接线组别 / 上次锁相偏差测量值”绑在一起；否则备机上线因 G/H 差一级固件校验失败，比没备件还多耗 4 小时。
