描述
产品详情

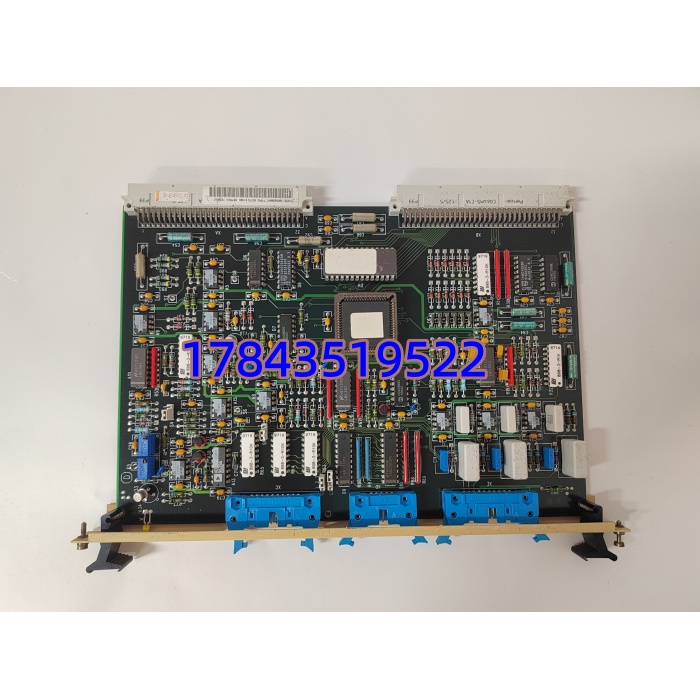

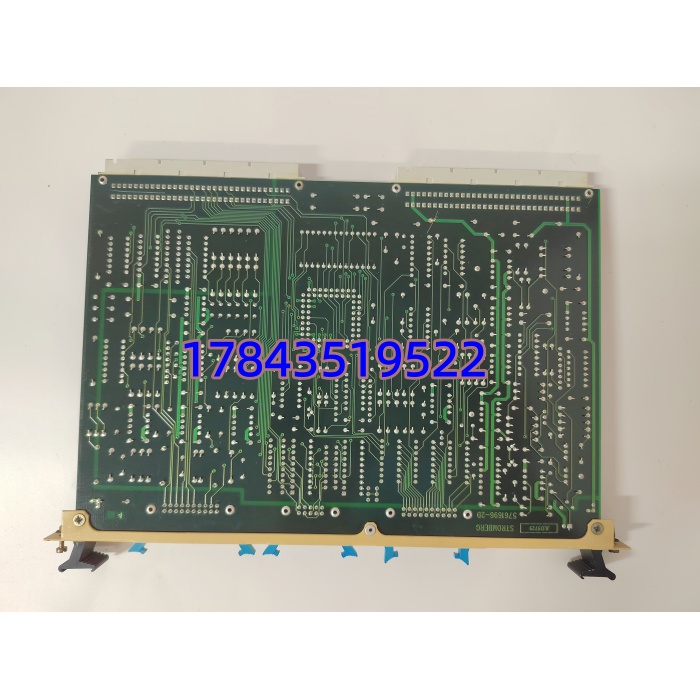

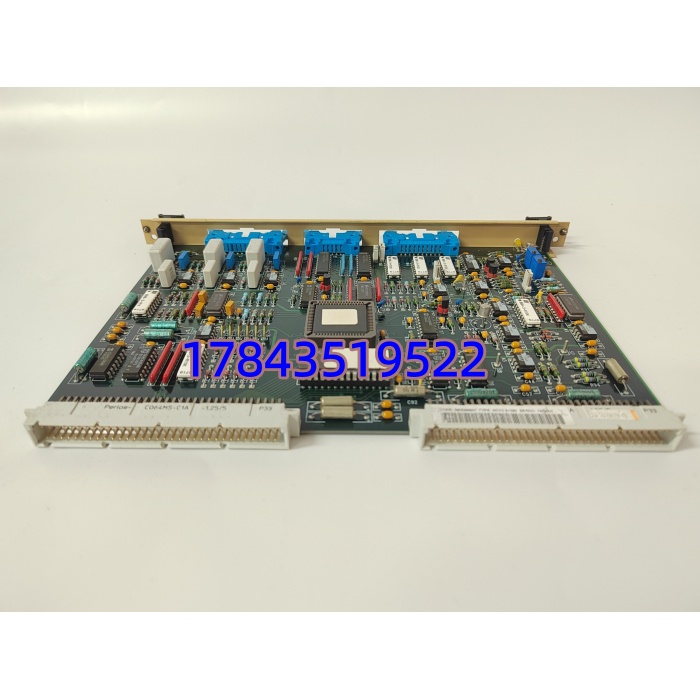

· 型号：SCYC51020（ABB Material No. 58052582H / 58052582-H，”H”=Conformal Coated / Revised Issue）
· 品牌：ABB（Power Grids / Drives — former Insum / IGCT Line，现 Hitachi Energy）
· 系列：ACS6000 / PCS6000 / HVDC Light — Insum Gate Pulse Amplification & Supervision Card (CYC-series)
规格参数
- 产品型号：ABB SCYC51020，Ordering / Material No. 58052582H（H = Latest Issue + Conformal Coat / RoHS compliance）
- 适配系统：ABB ACS6000 Medium Voltage Drive（IGCT-based 3-level NPC），PCS6000 STATCOM/HVDC Light Valve Base Electronics，部分老 SVC 用 Insum 阀控
- 上层接口：光纤接收 VCU/Valve Controller 的 Gate Trigger Pulse（GTP）与 Blocking Signal；回传 Status / Fault / Desat 光纤信号（通常 650nm / 850nm ST/FC 接头依版本）
- 输出级：初级侧门极驱动脉冲耦合至脉冲变压器（Gate Pulse Transformer, GPT）初级绕组，配合外置门极单元（IGCT 模块自带或外挂 GDU）完成 IGCT 导通/关断
- 保护监测功能：
- Desaturation Detection (Vce monitor)：IGCT 导通压降超限报 Fault 光纤
- Under-voltage Lockout (UVLO)：门极供电不足禁止驱动并报警
- Temperature Supervision：通过 NTC/PTC 或光纤温度传感器回传
- Loss of Trigger Pulse (LTP)：连续 N 周期无触发信号 → 报警/Block
- 隔离方式：触发光纤与功率侧电气隔离；初级驱动与低压逻辑侧通常经脉冲变压器 + 光耦双重隔离（> 4 kV 典型）
- 状态指示：板载 LED 指示 Power / Trigger Active / Fault / Temperature Warn；测试点(Test Point) 供示波探针
- 供电要求：由阀基电源单元（VPU / Gate Power Supply）供 ±15 V DC 或 +24 V DC（依 Insum 代次），典型功耗 5–10 W
- 安装形式：插于 Insum 阀控机箱 Slot 或 Gate Driver Rack 专用导轨槽，通过针座/欧式连接器（DIN 41612 Type C/D 96-pin 常见）与背板相连；部分版本用同轴 + 光纤 混合接口
- 工作环境：0℃～+55℃（Standard），Conformal Coat 版扩展 -25℃～+70℃ 依铭牌；5%–95% RH 无凝露；强 EMI 环境设计
- 尺寸/重量：约 160×100×25 mm（PCB），重≈0.15 kg（不含散热/屏蔽罩）
- 认证：CE、UL（依整机 HVDC/Drive 认证延伸），RoHS（H suffix）
产品介绍
在 ±800kV 特高压换流阀和 6MW+ 轧机 ACS6000 IGCT 传动柜里都见过 SCYC51020（或其上一代 CYC510）——VCU 发光纤 GTP 经它放大驱动 IGCT 门极脉冲变压器，同时盯着 desat/temp 回传故障。它本质上就是 ABB Insum 阀基触发架构里把”光→电→磁隔离脉冲”并做保护的接口卡，板上无大功率开关元件但逻辑时序极严（ns 级 jitter 要求），比老模拟触发板抗干扰强。现场实测发现：老柜子最怕光纤头污染致偶发 LTP（Loss of Trigger Pulse）误报 Block——清洁光纤比换板频次高得多。
从库存经理视角，SCYC51020 / 58052582H 随 IGCT Insum 产品线生命周期末端 EOL（ABB/Hitachi Energy 推新代 Gate Driver Arch），原厂新单关。它的 TCO 痛点在”安全关联性”——IGCT 阀臂若因触发卡故障拒触发或误触发后果可能是爆炸（Valve Arm Short-through），故备件必须同源版本验证+原厂测试报告复印件封袋。建议按阀组池化：同型换流阀/传动 ≥2 组共享 1 件冷备（同 58052582H Rev + 光纤接头类型记录 + 测试报告），新工程/改造直接走新代 Gate Driver 架构评估。只存裸板不核 Rev/H 后缀及光纤类型是典型呆滞+安全隐患。
应用场景与库存策略
Insum 触发卡最隐蔽的风险不是全坏（罕见，板较皮实），而是光纤接头微污或板载基准电压漂移致 desat 阈值微偏——表现常为阀控随机报”Single Valve Block / Desat Warning”无 IGCT 明显过热，维护先清洁光纤重做 Loopback 自诊。若整卡硬件故障（电源侧浪涌穿入或 ESD 损逻辑器件），对应阀臂触发丢失 VCU 强制 Block 整阀——HVDC 系统可能降功率或停运，轧机 IGCT 传动报 F001 / F002 并急停。
- ±500kV/±800kV HVDC 换流阀 Insum 阀基触发单元（VCU→SCYC51020→IGCT GDU）→ 单点故障致单阀臂 Block 可能降功率或跳闸→建议按 A+ 类关键备件（高压直流输电资产），备 1 件冷备（58052582H 同 Rev + 光纤接头类型记录 + 原厂/合格测试报告复印件），防静电袋+防震盒保存，每 3 年通电做 Fiber Loopback 自测（不接高压）。
- ACS6000 IGCT 中压变频（轧机/矿井提升/船舶推进）阀控触发卡→ 单点故障致传动 F001/F002 急停→建议按 A 类关键备件，同传动车间池化 1 件（同 58052582H），注意与 IGCT 模块代次匹配（第三代 IGCT 用新版 CYC 卡，第一代不混用）。
- SVC/STATCOM 老 Insum 阀控（非安全级仅调节）→ 断信号可转手动/旁通→可与其他同型 Insum 卡池化共享备件。
- 新项目/改造（PCS6000 新订单）→新采用 Hitachi Energy 新代 Gate Driver（确认 Compatibility Note），不做追加 Last-time-buy 除非老线延寿。
某 ±800kV 特高压换流站年度检修，C 相某阀塔 Level 3 子模块阀控偶发”Desat Warning”——最初疑 IGCT 模块老化，清洁光纤头后告警消失但半月重现。最终 Insum 诊断读回 板载基准微调电位器温漂超差（板龄 12 年），更换 58052582H 后告警消除。库房有冷备但原存为非涂层版(58052582G)——阀厅微凝露环境涂层版(H)更合适，借此机会全换成 H 后缀。复盘规定：” 备件封袋贴 Rev(H) + 光纤接头类型(ST/FC) + 要求：换板必做 VCU Fiber Loopback + Desat Threshold Verify 并记录新板 Serial”。教训一句：高压阀控触发卡备件后缀(涂层/Rev)与光纤接口不是装饰，IGCT 阀厅环境优先 Conformal Coat 版，换完必做光链路诊断校验。
