描述
产品详情

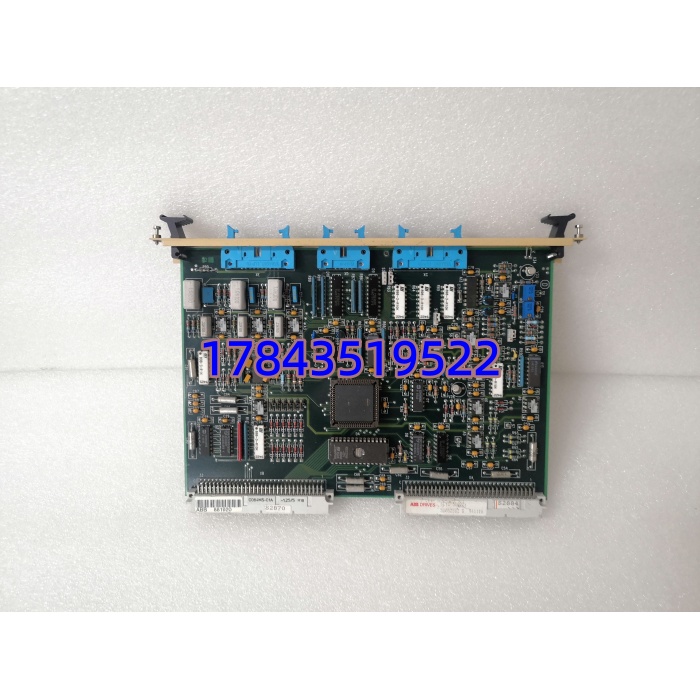

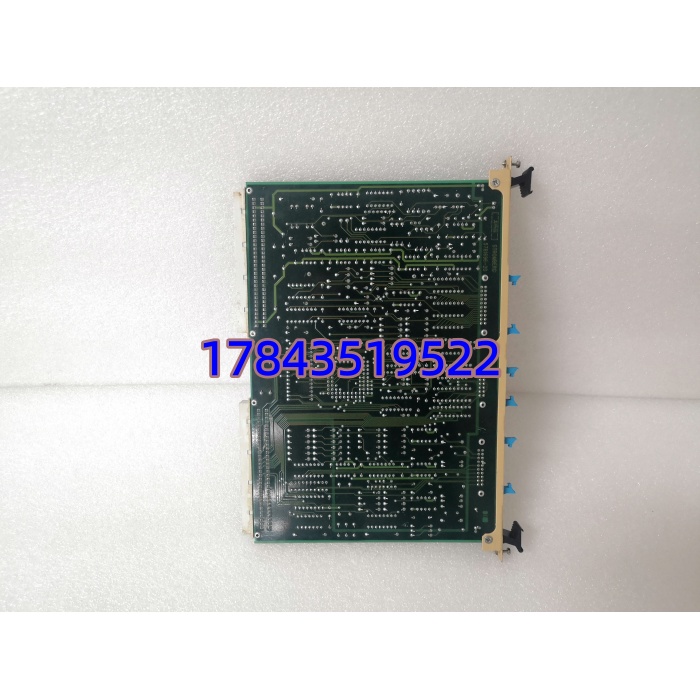

· 型号：SCYC51020（物料号 58052582G，旧版亦见 58052582）
· 品牌：ABB
· 系列：SDCS-IOB-… / SDCS-CON-… 配套的触发同步板，用于 DCS500/DCS400/ADS 及励磁调节器
规格参数
- ABB 型号：SCYC51020
- 物料编号：58052582G（部分资料记作 58052582，功能等同需核对版本贴片）
- 板卡类型：晶闸管三相触发脉冲形成 + 电网同步相位检测板
- 同步输入：三相 AC 相电压取样，典型适用范围 100–480V AC 50/60Hz，经 RC 网络限流整形
- 触发输出：六路（或对应桥臂数）光耦隔离门极脉冲，幅值 ±12V 至 ±15V，脉宽及移相角受控于主控 CON 板
- 板载供电：+5V、+15V、-15V 取自驱动单元背板总线，典型总功耗 <3W
- 隔离耐压：触发输出侧与低压逻辑侧光电隔离 ≥2500V AC（1min），满足 IEC 60747-5-5基本绝缘
- 脉冲对称性：各通道偏差 <1° 电角度（常温标定下），温漂需结合主控软件补偿
- 板上元件：专用触发 ASIC / 施密特同步整形 / 稳压基准 / 发光二极管指示同步与故障状态
- 安装形式：PCB 边缘金手指或针座插接固定于驱动单元内部触发机架（非独立模块盒）
- 工作温度：0…+55℃（传导冷却，依整机柜风道），存储 -25…+70℃
- 物理尺寸：约 120×80mm（依具体批次略有差异，以实物为准）
- 兼容替代：58052582 → 58052582G 通常可直换，跨大版本（如 SCYC51010 系列）不可盲目替，需核对同步变比与脉冲极性
- 认证标识：CE 标记，符合 EN 61000-6-2/4 EMC 工业环境限值（具体以板面丝ilkcreen为准）
产品介绍
SCYC51020 是 ABB 中大功率晶闸管传动装置（DCS400/DCS500/ADS 系列及励磁调节器）内部的触发同步板。它把主控单元计算好的移相角转换成六路隔离的门极脉冲送给可控硅，同时取三相电压做零点检测给系统提供同步基准。简单说——没有这块板，控制单元算得再准，可控硅也得不到正确的开通时刻，整流桥会丢波或直通。
和通用触发模块比，它的优势是与 ABB CON-2/IOB 背板深度绑定：同步采样电路按 ABB 传动内部比例设计，脉冲时序与软件库匹配，不会出现第三方触发盒”能出脉冲但报同步故障”的兼容扯皮。坦白讲它就是老传动里的”心脏起搏器”，单体不贵但停机等一块板子能拖垮整条线。采购时注意 58052582G 与旧版 58052582 通常互换，但别拿其他系列 SCYC51xxx 乱代，针定义不一样。
应用场景与行业案例
痛点切入：
我在现场碰到过一次 DCS500 直流传动报”Sync Loss”但换 CON 板没好，量同步输入电压正常。最后发现 SCYC51020 上一颗同步整形光耦老化——板子上看不出烧痕，但相位检测飘了，导致整流桥偶尔缺相、电机抖动。这种隐性老化件不备，只能等快递，产线硬扛半天损失很大。
典型场景：
- 冶金连铸/轧机直流主传动 — DCS500 整流柜内触发板，直接决定桥臂导通时序，非它不可
- 电厂励磁系统（UNITROL 系列配套柜） — 给三相全控桥提供同步与触发，影响发电机建压稳定性
- 化工/矿山提升机直流调速 — 多并联桥触发一致性要求高，原厂 SCYC51020 保证脉冲对称
- 旧线 MRO 备件置换 — 原装板与 ABB 原厂固件参数完全匹配，免去重新整定同步系数
真实案例：
华东某钢厂 1800 粗轧，DCS500 驱动 3500kW 直流电机。夜班加速时偶发”Phase Fail”报警，复位后能跑但频率渐高。白班测同步变压器 OK，CON-2 板换新仍复现。我把随身带的 SCYC51020（58052582G 全新）换上去——断电拔旧板、插新板、恢复柜门、上电，未改任何参数，试车一次通过，之后再没报过同步故障。老师傅感慨：这巴掌大的绿板子放柜子角落吃灰三年，关键时刻顶半天产量。有一点要注意：换完建议目测三相触发指示灯是否均亮，有条件用示波器瞄一下脉冲间隔是否为 60°，排除插座接触不良。
