描述
产品详情

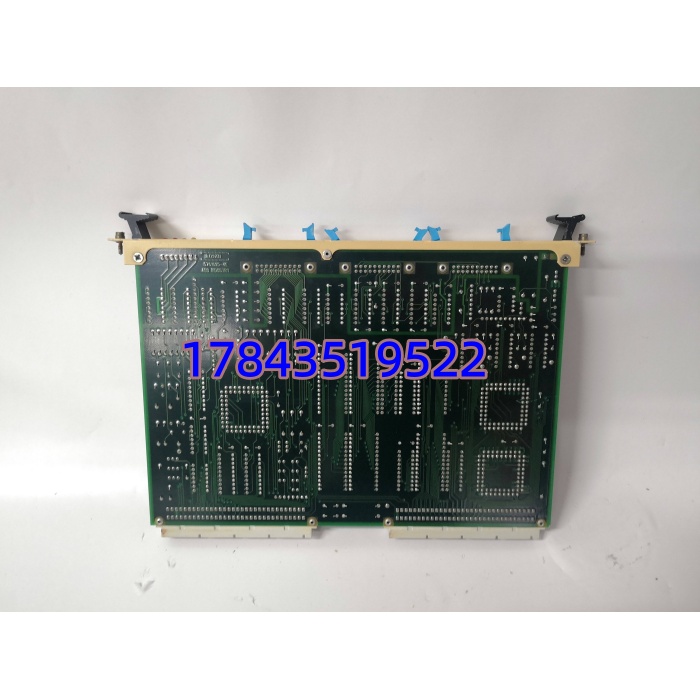

· 型号：SCYC51010（58052515G 为部件/版本号）
· 品牌：ABB
· 系列：SCYC5100 系列触发单元 — 适配 ABB ACS 5000/6000、Static Frequency Converter(SFC)、SVC 大功率变流器柜
规格参数
- 模块型号：SCYC51010，部件号 58052515G
- 模块类型：晶闸管/IGCT Firing Unit Card（触发脉冲发生与同步板）
- 适用系统：ABB ACS 5000/6000 中压变频器、SFC（静态变频起动）、SVC（静止无功补偿）功率桥控制架
- 协同模块：SCYC51020（同步/测相板）、SCYC51100（相位控制板）、SCYC51111（脉冲放大/模块板）、SCYC51040（总线适配）
- 供电电压：+24 V DC（控制侧，由驱动架电源或背板供给，典型 ±10%）
- 辅助监测电压：+15 V DC（来自门极驱动侧），欠压锁定 UVLO 阈值约 +12 V——低于此值触发脉冲被禁止，PAOK 信号通知上层平滑停机
- 触发脉冲形式：高频方波 56 kHz（典型），硬触发脉冲（high dI/dt）确保硅均匀导通
- 触发脉宽：约 T/3（交流 60Hz 网络 ≈5.6 ms；50Hz ≈6.7 ms），依控制板指令
- 同步方式：取线电压过零/同步信号（来自 SCYC51020），保证触发角 α 与电网相位严格对应
- 输出接口：至脉冲放大板 SCYC51111 或门极驱动光纤/脉冲变压器
- 通信/控制接口：与相位控制板 SCYC51100 通过背板总线或扁平电缆互联；可选经 SCYC51040 连上层
- 保护功能：+15V 辅助欠压封锁、阳极负压检测禁止触发、Firing Fail 反馈上报控制器
- 隔离：控制侧↔触发侧光电/脉冲变隔离（典型测试 ≥2.5kV，以原厂手册为准）
- 状态指示：前面板 LED — PWR / SYNC / FIRE / FAULT（依具体版本）
- 工作温度：0～+55℃（部分资料 -20～+60℃，以铭牌为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 安装方式：插入变流器控制/驱动架专用槽位（非通用 PLC 机架），面板锁定螺钉固定
- 物理尺寸：约 133 × 75 × 25 mm（典型 SCYC 板尺寸），重量 ≈0.15～0.2 kg
- 认证：CE、IEC 61000 EMC（以铭牌为准）
- 生命周期：Mature / 部分 EOL，市场有全新库存及测好拆机件
产品介绍
SCYC51010 是大功率传动柜”看不见但炸了就跳车”的小板——它站在控制算法（SCYC51100 相位板）和脉冲放大（SCYC51111）之间，把计算好的触发角变成真正能硬开通晶闸管/IGCT 的高 di/dt 脉冲，并且死守一条：+15V 门极驱动辅助电源掉到 +12V 以下立刻封脉冲，防止半开通炸管。坦白讲这板子本身故障率低，但运行十五年以上电容老化或光耦参数漂移会导致偶发 Firing Fail 或同步丢失报警。
换板不需重下程序（配置在相位控制板 NVM 里），插好上电自动同步。有一点要注意：SCYC51010 必须和同代 SCYC51020/51100 固件版本匹配——老柜子别贸然插新版本触发板，偶尔报 Sync Loss 要核对跳线或 DIP 开关设置（若有）。另外这板不兼容普通 PLC 机架，别试图往 AC 800M 里塞。
应用场景与行业案例
痛点切入
我在电厂 SFC 系统遇过启机时报”Firing Unit Communication Lost — SCYC51010″，查是背板插座簧片氧化导致 +24V 控制电微抖。重插清洁金手指恢复，但老柜建议定期点检——这类触发板故障表现往往是”无规律跳车”而非明显灯灭，难抓。
典型场景
- 冶金轧机主传动 — ACS6000 六脉动晶闸管桥触发同步，保证换相角精度影响功角稳定性
- 电厂燃气轮机组 SFC — 静态变频起动用 SCYC51010 触发整流桥，同步精度直接影响电机转矩建立
- 电网 SVC/STATCOM — 晶闸管控制电抗器(TCR)触发，56kHz 硬脉冲减少开通损耗
- 矿山皮带机高压软起 — 晶闸管软启动柜触发单元，低压封锁保护防误导通
- 大型风机/水泵变频 — ACS5000 中压传动功率桥，与 SCYC51111 脉冲放大板配对
真实案例
沿海某 LNG 接收站高压软启动柜（ABB 晶闸管软起），运行第 13 年试车时随机报”Firing Fail Ch.A1″跳车。示波器挂触发光纤收不到脉冲——量 的 +24V 正常、SYNC LED 闪但 FIRE 不输出。库房有拆机测好件——断电松锁定拔出旧板（注意先拔光纤及扁平缆防折）、插入新板推紧固定→上电 SYNC/READY 亮→做低电压模拟触发测试确认脉冲到 SCYC51111→带载试车 OK。全程不停其他回路。老师傅说”这板不像 I/O 卡有通道灯，FAULT 不亮不等于好，示波器量脉冲才踏实”。
