描述
产品详情

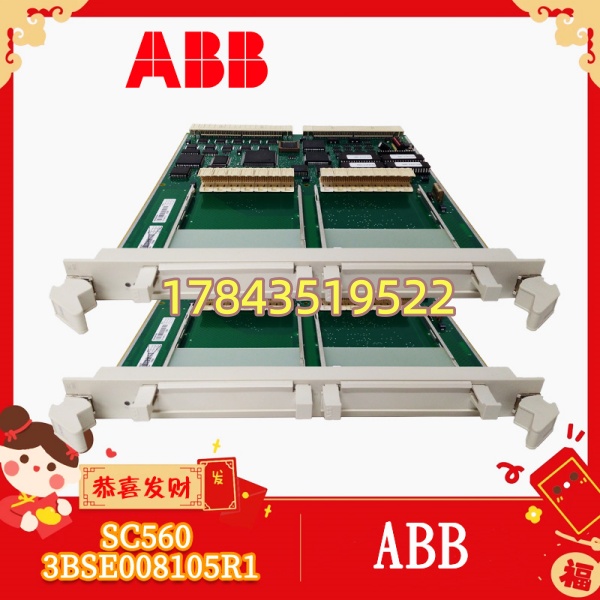

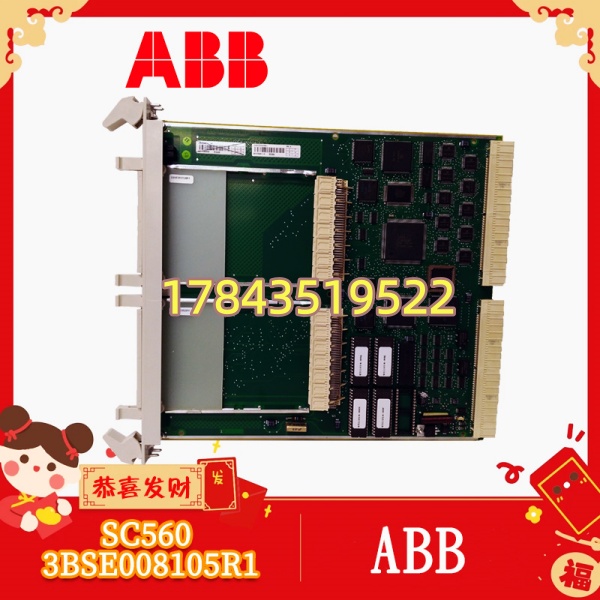

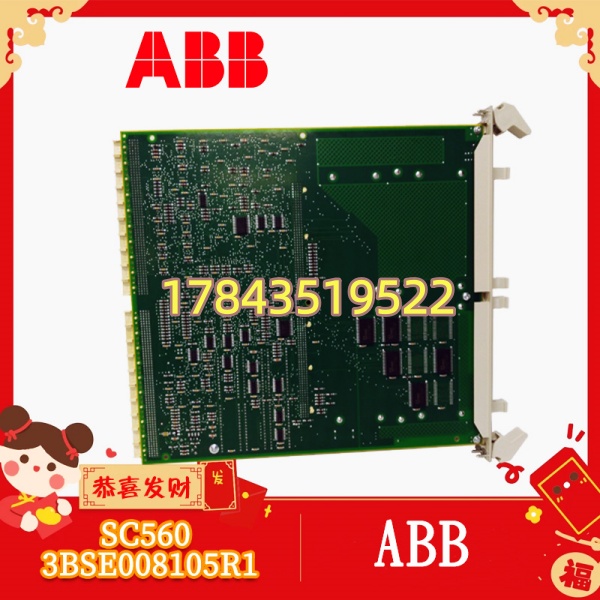

· 型号：SC560（3BSE008105R1）
· 品牌：ABB
· 系列：Advant OCS / Advant Controller 460 — S500 I/O 子系统控制器 / 通信接口模块
规格参数
- 产品目录号：SC560，完整物料号 3BSE008105R1
- 适用系统：Advant OCS 通过 S500 Gateway 连接 S500 I/O；或作为 Advant Controller AC 460 独立 CPU 运行（配合 S500 机架）
- CPU / 架构：32-bit RISC 微处理器（具体 Rev 需核对），运行 Advant Executive 实时内核
- 程序内存：用户程序存于外挂 DSMB 系列内存模块（DSMB-01C 推荐）CMOS RAM + 可选 EPROM/Flash 子卡非易失备份
- S500 I/O 接口：ModuleBus 主控，扫描本地 S500 机架 I/O 模块（DI/DO/AI/AO/特殊模块），典型单机架 ≤16 模块，可扩展远程 站
- 上位通信：通过系统总线与 Advant OCS Aspect Station 通信（MMS 协议），部分版本支持 Ethernet 或 Serial 接口做参数下载/监视（依具体配置与固件）
- 配套模块：须配 DSMB-01C（或兼容 DSMB-01 经确认）做 RAM 保持 + RTC 后备及锂电池，建议电池电压 ≥3.0V 或换新
- 状态指示：RUN、STOP、ERROR、BUS ACTIVE、COM LED（依版本丝印）
- 背板电流消耗：约 0.8～1.2 A @ 5 V DC（需 系统电源 PS507/PS513 等留余量）
- 熔丝/保护：板载背板供电保护（依 Rev）
- 安装：插入 机架最左 CPU 槽（紧邻系统电源模块 SD522/SD803 等），右侧接 I/O，末端需 -ECR
- 编程/组态：Advant Engineering Workplace / MasterPiece WorkBench，项目文件 .acf
- 工作温度：0～+60℃，存储 -40～+85℃，湿度 5～95% 无冷凝
- 认证：CE，cULus（以铭牌为准，RoHS 豁免老产品）
产品介绍
SC560 是 ABB Advant 架构里 I/O 子系统的”头”——它要么做 AC 460 独立控制器跑逻辑，要么做 Advant OCS 主系统（AC 410/450 经 S100 背板或网关）与 I/O 机架之间的接口/网关，把 ModuleBus 扫描结果送上 MMS 总线给操作站。跟 PU516A（S100 CPU）类似，它不集成用户内存电池，必须外挂 DSMB-01C，这一点在现场最容易疏忽导致掉程序。
坦白讲 Advant Controller 460 和 架构 ABB 已 EOL，新项目不碰。国内存量在化工厂辅助系统、水电厂辅机、早期造纸线仍有运行。买基本是 NOS 或拆机测试良品，最大坑是只买 SC560 不管 DSMB 电池状态，到货发现 RAM 清空才追悔。换件建议同步：① 原程序 PC 备份 + EPROM 卡；② DSMB-01C 电池换新或确认 ≥3.0V；③ 目测比对跳线/DIP 与原柜一致（SC560 早期版和后期版跳线定义可能有微调）。
应用场景与行业案例
痛点：水电站辅机室 控制柜（SC560 + DI/DO/AI 控技术供水泵）某天 Aspect Station 报”Subsystem Communication Lost”，柜面 STOP 闪——拆下量背板 5V OK，基本锁定 CPU 或 DSMB 电池耗尽致 RAM 校验错。若无冷备，辅机只能就地硬启停等件。
典型场景：
- 水电/火电辅机控制 — AC 460()+ I/O 控循环水泵、油泵、通风机，独立运行或受 Advant OCS 监视
- 化工装置区 BOP — Advant OCS 主系统经 Gateway 连 远程 I/O（防爆小屋外）
- 造纸老线辅助段 — I/O 扫描浆液浓度、碎浆机状态， 做本地顺序控制
- 老厂 MRO 冷备 — 关键辅机柜按 1:1 囤 + DSMB-01C（新电池）做三年轮换
- 改造过渡 — 原 I/O 保留， 故障阶段用同版本拆机件救急等最终 800xA+S800 改造
真实案例：西南某径流式水电站技术供水系统， 柜 某早班 STOP 闪无法切 RUN，Aspect Station 显”Subsystem Timeout”。到现场先 Upload 残留 RAM（侥幸未全丢！），火速存 PC + 烧 EPROM 卡备份。断电看 DSMB-01C 电池 2.4V——严重亏电，换新锂电。拆 目测跳线匹配原设置，插新（拆机测试良品） + DSMB，上电 RAM 保持 OK、切 RUN 正常、MMS 通信恢复。交代点检班把全厂三台 辅机柜 DSMB 电池列入每季度测量，低于 2.8V 立即换。
常见问题解答 (FAQ)
不行。 机架 CPU/网关拔掉 = 该 子系统 I/O 全掉线、通信中断。。若 DSMB 电池死需准备重新下载程序。
不能混—— 是 机架专用，PU516A 是 S100 机架专用，背板引脚、ModuleBus 时序、I/O 模块均不互通。但 Advant 工程文件(.acf) 中可同时含 S100 与 配置，逻辑可复用变量，硬件组态必须分属各自机架类型。
要求内存后备模块。 是推荐（带新电池座、保持时间指标优），早期 DSMB-01 物理兼容但电池可能老化严重——。无 DSMB 或电池耗尽 = 掉电丢用户 RAM（除非程序固化 EPROM 子卡且 CPU 设 Boot from EPROM）。
① 外观无烧痕、背板连接器无氧化、电解无鼓包；② 装 机架（带 新电池+程序备份或 EPROM 引导），上电可切 STOP→RUN；③ Advant 工作站能识别子系统、读 I/O 状态；④ 带载扫描若干 DI/DO/AI 一个周期无 Parity Error。
Q5：停产了新件买不到怎么办？
市面 NOS（新库存未超保存期）或测试良品拆机流转。真正无货时可评估跨代改 AC 800M + S800 I/O（需重新组态、端子可能改），费用高——绝大多数辅机系统选择囤 + （含定期电池更换）延续 MRO。
