描述
产品详情

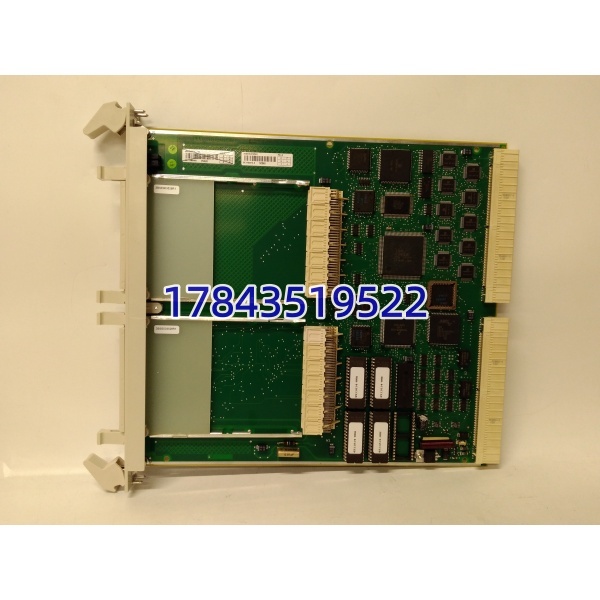

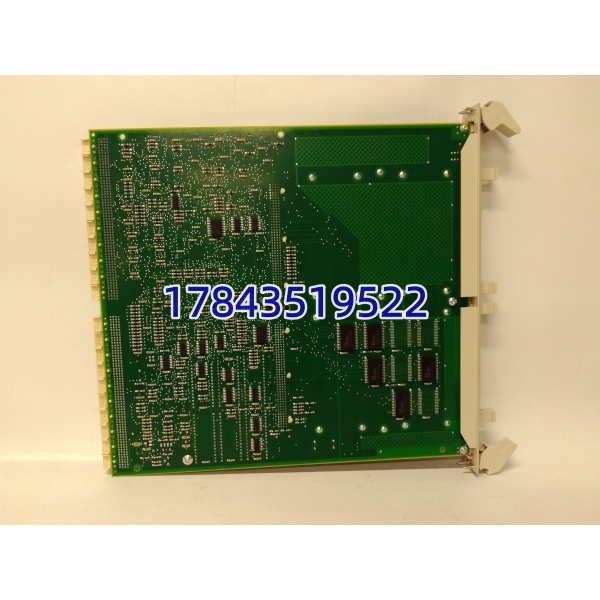

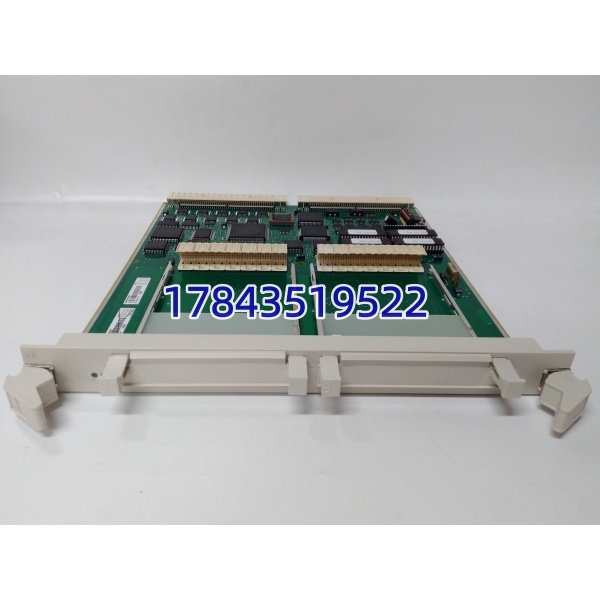

· 型号：SC560（Part No. 3BSE008105R1）
· 品牌：ABB
· 系列：S500 I/O System — Serial Coupler Module for Advant / AC 450 / AC 500
规格参数
- 模块类型：S500 I/O Rack Coupler / Serial Communication Interface（Slot 0 专用）
- 适用系统：ABB Advant Controller 450 / AC 500 配 S500 I/O；亦可用于 AC 800M + CI520/CI522 网关下挂 S500 机架
- 总线接口：S500 Serial Bus（RS-485 差分，光电隔离 ≥ 500V DC 工作 / 1500V 测试）
- 波特率：19.2 kbps / 38.4 kbps / 57.6 kbps（依控制器及电缆长度设定，最长典型 1200m 需 repeater）
- 最大节点：单 S500 Bus 段最多 8 个 机架（含本 SC560 所在机架），超限需 Bus Repeater
- I/O 刷新：循环扫描，依控制器程序周期（典型 10–100ms 级，受波特率/点数影响）
- 前面板指示：PWR（绿）、COM（黄/绿 闪烁表示通讯）、ERR（红）
- 地址设定：通常通过机架 Slot 0 物理位置识别或由控制器配置，部分版本 DIP 开关设总线参数
- 供电：由 机架背板 +5V DC（经 TU500 系列端子单元或老式 TU510），典型功耗 < 3W
- 安装位置：，右侧 Slot 1–7 插 DI/DO/AI/AO 模块
- 配套端子单元：TU500-??（依机架型，如 TU500-ETH 或 TU510-COM 等，需核对现场配置）
- 热插拔：不支持 Slot 0 热插拔——更换需停机架电源（I/O 模块可热插拔但 SC560 不行）
- 工作温度：0～+60℃（部分资料标 -20～+60℃ 贮存），5%～95% RH 无凝露
- 认证：CE / UL / cUL / GL（作为 ABB 原厂组件）
- 编程/组态：Advant Controller 450 用 AdvaBuild / AC 800M 用 Control Builder M（ I/O 在硬件树中添加）
产品介绍
SC560 是 I/O 机架的”门神”——必须插在最左 Slot 0，负责把机架上所有 DI/DO/AI/AO 模块的数据打包，通过 RS-485 Bus 送给 Advant Controller 450 或经 CI520/CI522 送给 AC 800M。它本身不采集信号，没有 I/O 点，如果它挂了整排 机架在控制器侧全离线（报 “I/O Station Not Responding”）。
有一点要注意：SC560 不能和 AC 800M 直接以太网相连，中间要经 CI520V2（Profibus DP）或 CI522（ Serial Gateway）过渡，或直接用新架构 S800 I/O 替代 。另外这模块占 Slot 0 且不支持热插拔——换件必须停 机架电源（右侧 I/O 模块可热插拔不受影响），恢复供电后控制器自动重认机架，不需重下硬件配置但建议确认 I/O 状态。
应用场景与行业案例
痛点：化工厂老 Advant Controller 450 系统，操作员站报 ” Rack 2 Missing”，DI/DO 全置零触发工艺报警——查下来 SC560 上 COM LED 不闪，量背板供电正常，基本是串口 PHY 或晶振失效。这种故障直接让整排机柜 I/O 离线，有冗余控制器时安全功能还在但失去监视/控制。
典型场景：
- 电力——老式辅机控制系统 Advant 450 + DI/DO 做断路器位置采集与命令输出
- 化工——反应装置区 远程 I/O 柜经由 Bus 串行链至主控室 AC 450
- 造纸/冶金——AC 500 PLC 下挂多机架 I/O（较老方案，新项目多用 S800）
- 老线改造——保留现场 接线及模块，控制器升 AC 800M 时加 CI520/CI522 网关延用 机架
- 备件置换—— 故障整机更换（注意 TU 端子单元型号匹配）
真实案例：
前年帮某自备电厂做 #1 机给水泵偶发”Remote I/O Loss”。最初以为是干扰，加了终端电阻没好。趁小修断电抽出 ——背面金手指有轻微氧化暗斑，酒精擦后插回重上电 COM 灯开始规律闪烁，再没丢过。老师傅说”这模块二十年不坏，一坏就是通讯时通时断最难查，下次直接备一块放柜顶”。强调： Bus 末端要加 120Ω 终端电阻（通常在最远机架 TU 端子上），没端接长距离易偶发通讯掉帧。
