描述
产品详情

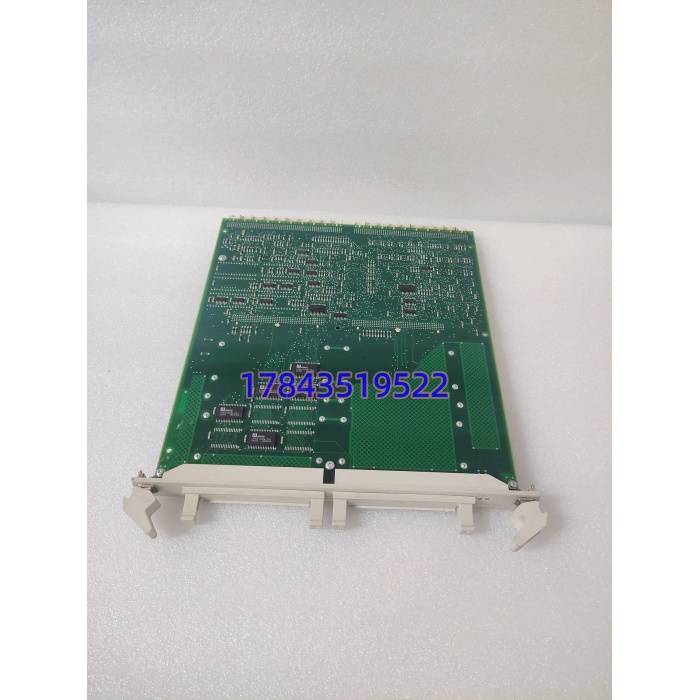

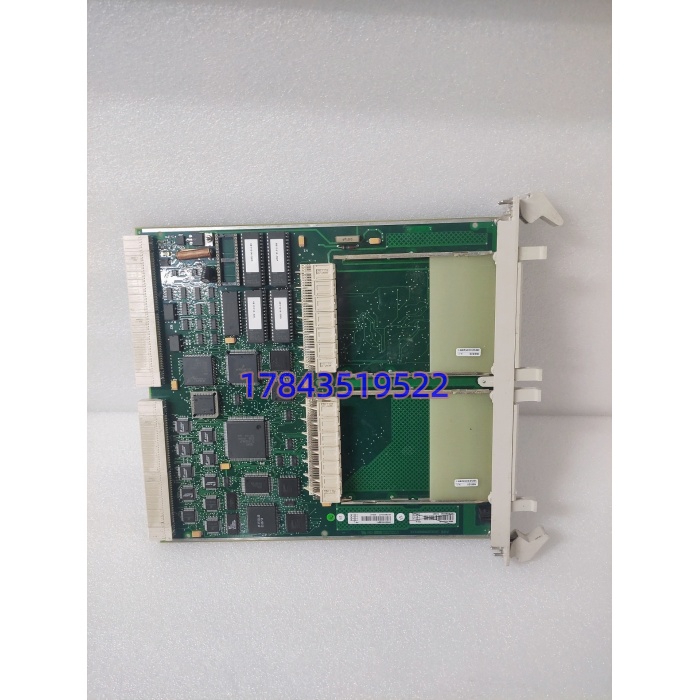

· 型号：SC540（3BSE006096R1）
· 品牌：ABB
· 系列：Advant OCS / AC450 / AC460 子模块载波
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Submodule Carrier（子模块载波，带本地 CPU） | 本身不跑 AVR/PLC 主循环，只承载通信/I-O 子板 |
| 兼容控制器 | Advant Controller AC450 / AC460 | 配 MOD 300 / Advant OCS Master SW |
| 背板总线 | Advant 专用背板并行总线 | 非 AC800M ModulBus 直插 |
| 子模块槽 | 1 组子板位（插 CI545V01 / CI532 / CI871 类） | 功能由子板决定，载体中立 |
| 本地 CPU | 载板内集成辅助 CPU（处理子板路由/缓冲） | 非 PM8xx 级主控 CPU |
| 供电 | 24VDC 由背板提供（19.2–30VDC 宽压） | 典型功耗文献分歧大（2.8W~35W 视子板），裸载约数 W 级 |
| 物理尺寸 | 30(W)×300(H)×291(D) mm | 约 0.71 kg |
| 安装 | Advant 机架专用槽位，非 35mm DIN 单卡自持 | 与 S800 底座 SD831 不是一回事（网传混写） |
| 热插拔 | 支持子模块热插拔（需固件/子板配合），载板本身依机架规程断电操作 | 以原厂手册为准 |
| 隔离 | 背板-子板按子板定义，载板提供机械/电气中转 | 1500VAC 隔离是某些 DP 子板指标，不是载板本体 |
| 温度 | 工作 -20~+70℃（部分页标 0~60℃） | 存储 -40~+85℃ |
| 防护 | IP20 柜内 | 非 IP65（IP65 是某些 reseller 错标） |
| 生命周期 | Advant OCS 经典平台进成熟后期，3BSE006096R1 新货按例外/Long Lead，流通靠 NOS+拆机测好 | 非 AC800M 现役主线件 |
产品介绍
（F 历史生命周期验证切入）SC540 3BSE006096R1 在 Advant OCS 柜里属于”容易被高估也容易被低估”的件——网页一半把它写成”带 400MHz CPU 的 AC800M 控制器”，另一半写成”S800 的 Profibus DP 卡”，都不对。真身是 AC450/AC460 背板上的子模块载波：它本身只做两件事，把背板总线引到子板插槽、用载板本地 CPU 帮子板做点缓冲路由；真正通信能力（Modbus TCP 还是 Profibus DP 还是 ABB VIP）看你往上插的是 CI545V01 还是 CI871 还是老 CI532。某个 2004 年投运的 MOD 300 改造项目里碰过：AC450 报”MVI Slot 3 No Response”，维护换 CI545V01 三次不行，最后是 SC540 载板背板金手指氧化导致子板供电时断时续——载板不死，但子板全盲，表现和通信卡坏一模一样。
严格来说，SC540 不是 S800 I/O 模块（S800 插 SD831 底座，不插 AC450 背板），也不是 PM803F 那种 AC800M CPU；把它和 AI810/CI871 并列写 BOM 的供应商基本没摸过 Advant 机架。从 TCO 看，单块 NOS 载板几千到一万出头，比起 AC450 主控通信全失、MOD 300 历史库断流半天（化工厂顺序控制回退一次人工补数按班次算钱），A 类冷备 1 件/机架+同型子板分开备是底线。ABB 把 Advant OCS 划进 Classic 支持，新项目早迁 800xA，但存量石化/水电/造纸 柜还得跑十年，这载板就是”子板之家”的房梁。
应用场景与库存策略
载板失效最阴险：不是红灯全亮，而是子板间歇掉线、通信时延抖动、冗余切换时 Slot 报”Carrier Unstable”。原厂 Long Lead 后，拆机件背板金手指磨损和载板 EEPROM（若有）里槽位 ID 是否和原机架一致，是换上后活多久的关键。
- 石化 MOD 300 改造柜（+SC540+CI545V01 多厂商网关）→ 非它不可（Advant 背板槽位专属，S800/AC800M 卡插不进）→ ABC 分 A 类，单机柜备 1 件未上电冷备+同槽位子板 CI545V01 另备 1:1。
- 水电厂同期/调速通信转发（AC460 挂 CI871 上 800xA）→ 慢变量 → 建议供应商寄售 1 件载板，业主不占资金。
- 造纸 DCS 老线多厂商集成（S7-300 经 SC540+CI532 进 Advant）→ 备件到货必须做背板金手指镜检+插子板后总线枚举测试，别信”载板无 LED 绿即好”（载板本身 LED 少，主要看子板）。
- 同厂多 柜同源 → 与早期 SC510（3BSE003832R1）槽位定义不同 → 备件 BOM 锁死”3BSE006096R1 + 配子板型号 Rev”，禁止只写 载波。
- 出口 EPC（含 IEC 61131/CE 文档链）→ 必须带原厂 COC 或 ABB 授权翻新标 → 拆机件过不了 FAT，LTB 没赶上的走 ABB 经典平台服务再认证。
真实案例：2021 年沿江某化纤厂，MOD 300 系统 柜 Slot 3 的 +CI545V01 每隔几天丢一次 S7-400 数据。库存系统写”Advant 通信备件 1 件”——翻出来是 S800 的 CI871（底座 SD831 版），插 Advant 背板长度不对卡不住。紧急从天津调 3BSE006096R1 拆机测好件，报价原厂 Long Lead 前期 2.8 倍，到货先断 控制电+等背板电容放电，拔旧载板发现 Slot 3 金手指第三针有氧化斑（载板本地 CPU 给子板供的 5V 辅助电源时断），换载板后插 同固件，TCP 抓包连续 72 小时零丢帧才割接。反思：冷备件台账写” 通信卡”等于埋雷，必须锁”3BSE006096R1 载板 + 子板 3BSE011063R1 Rev + 背板槽位号 + 换板后抓包 SOP”，并把”子板掉线先查载板金手指”写进故障树。
