描述

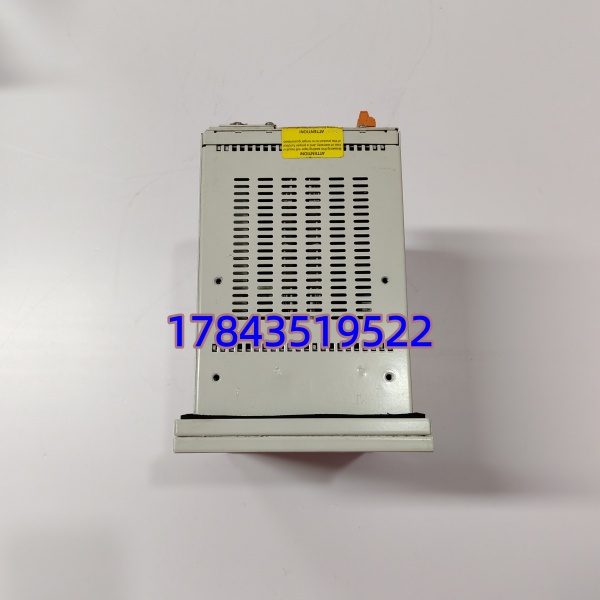

产品详情
· 型号：REX521 BBHGLB01C（完整后缀 BBHGLB01C）
· 品牌：ABB
· 系列：REX521 中压保护测控装置
技术参数

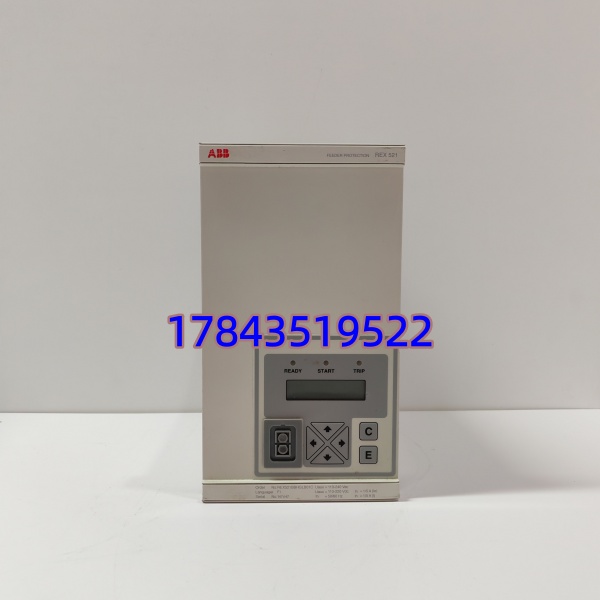

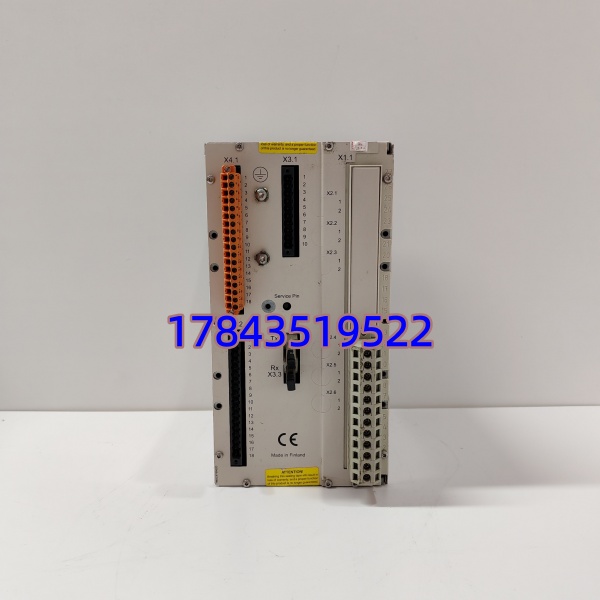

| 参数项 | 规格值 |
|---|---|
| ABB 型号 | REX521（Option Code: BBHGLB01C — B:标准壳+L大LCD面板+H:操作箱功能/G:双Eth Comms/L:特定I/O+B01C区域变体） |
| 产品定位 | 中压放射式馈线或小型配电变压器保护测控一体化（Feeder / Small Tx Protection & Control） |
| 保护功能 | 三相过流 50/51（瞬时+反时限 IEC 60255-151）、方向过流 67、灵敏/不灵敏接地故障 51N/67N、ARC 单次/二次重合闸、低压/低频减载(可选)、CT 断线检测 |
| 测控功能 | 相/线电压、相电流、零序电流、有功/无功/功率因数/频率；8 路可编程 DI（远方/闭锁/非电量）、6 路 DO（跳闸/合闸/告警/信号继电器）—依具体后缀微调 |
| CT/VT 输入 | 3×相 CT（1A/5A 可设）+ 1×零序 CT（1A/5A）；3×VT YN 或 V-V 57.7–120V L-N，50/60Hz |
| 操作箱功能 | 内置防跳继电器、合/分圈驱动（典型 DC 48/110/220V 依电源模块）、压力闭锁监视、合位/跳位监视接点输出 |
| 通讯接口 | 前部 USB（PCM600 / SPA 软件连接）；后部双 RJ-45（IEC 61850 MMS+GOOSE 或 Modbus TCP/RTU / DNP3，依固件配置） |
| 前面板 | 图形点阵 LCD（L 版大屏），带导航键与可编程功能键，本地查看测量值/事件/录波 |
| 录波与 SOE | 故障前 10–15 周波 + 故障后 20–30 周波录波；SOE 分辨率 1ms；事件缓存 ≥300 条 |
| 定值组 | 通常 4 组可切换（Via 通讯 / 硬接点 / 面板） |
| 组态软件 | ABB PCM600（需含 REX521 FDC/Device Library）或早期 SPA 软件（依项目归档版本） |
| 电源模块 | 依 Order Code：AC/DC 85–264V 或 DC 24/48/110/220V（典型功耗 ≤12 VA + 操作回路功耗） |
| 背插端子 | 专用 REX521 后插弹簧端子块（与 REC650/REF615 不通用），型号依 I/O 组合如 TK851 等——下单核对现装机端子块型号 |
| 认证 | IEC 60255 / IEC 61000-4 / IEC 61850-3 / KEMA Type Test / CE |
| 工作环境 | -20～+70℃（运行时），5–95% RH 非凝露 |
| 备注 | REX521 已 EOL (End of Life)，部分区域转入 Classic Care / Legacy Support；无全新 OEM 迭代”同名替代”，升级需评估 REC650/REF615 改造 |
产品介绍
10kV/35kV 配电网里 当年铺得很广，特点就是把保护+操作箱+测控三合一，省掉独立操作继电器屏。现场实测它的内置防跳回路配合 ABB 66xx 端子块做断路器控制相当省心，但要注意——老批次固件 IEC 61850 Ed.1居多，若您综自系统要求 Ed.2 GOOSE 需确认固件版本是否支持（部分晚期批次可升，早期不行，请以原厂 Release Note 为准）。某化工园 10kV 出线改造中，原 运行 18 年后操作回路继电器触点氧化导致合圈拒动，换整台装置比只换继电器可靠，还顺便把旧参数无损迁移保住定值。
采购死规矩：完整后缀 BBHGLB01C 必须一字不差核对，特别是 H（带操作箱逻辑）和 G（双以太网）两位——买成无 H 版意味着没有内置防跳和合分圈驱动逻辑得外加操作箱；买成仅串口版(C)得改综自通讯方案。市面基本靠库存新(Surplus)或退运测好拆机，要求：①清晰原标签含完整 BBHGLB01C + S/N；②PCM600/SPA 能 Read Device Info 成功；③提供原 .spa/.pac 参数备份或确认 Default 参数集可用。它不适配 REC650 背插端子，换新代产品(REC650/REF615)需同步改端子排及重新组态，不属于简单替换。
替换与升级建议
✅ 直接替换
- ：硬件完全等同。断电拆下→插新装置→用 PCM600 “Upload from Device”（或 Restore 您备份的 .spa/.pac 文件）→核对 CT/VT 变比/定值/GOOSE/ARC 设置→Download→二次回路传动（合/分圈、保护抽查）。工作量≈参数恢复＋传动（1–2h）。旧装置 EEPROM 参数不可跨读，提前备份是铁律。
- ：通常可替，面板语言或 ICD Namespace 微差，PCM600 连上可改语言并重导 .ied——保护逻辑不受影响。
⚠️ 软件兼容（需改配置/可能改端子块）
- ：物理同壳可插同端子块但功能缺失（缺操作箱/缺 Eth/屏小）——若贵柜依赖内置防跳(H)或 IEC 61850(G)，不推荐混用，临时应急可插但需外部补操作箱或改通讯方案，属降配。
- REC650 / REF615（650系列升级平台）：外形接近但背插端子块、I/O 定义、FDC 描述完全不同——不能直接插槽替换。整柜升级时可评估，需重新设计端子排、改 SCD 文件及重新整定，属工程级改造。
❌ 硬件不兼容
- REF542plus 独立型号（虽同代平台但 Order Code 体系不同，部分早期混淆）：若原柜明确标 则 REF542+ 后缀不同不可直接替除非确认完全相同硬件变体——建议以面板标签完整型号为准。
- 第三方保护（Siemens 7SJ62、SEL-351 等）：完全无关平台。
已 EOL，ABB 部分地区提供 Classic Care Spares（库存清出）。无第三方替代，建议按站 1:1 备一块同完整后缀库存。紧急无货联系 ABB 服务询 REC650/REF615 升级评估包（费用较高需重新设计）。
常见问题解答 (FAQ)
Q1：我现网是 REX521BBHGLB01 能换 BBHGLB01C 吗？
大概率可以——C 尾常是地区/语言小改版或认证变体。保护功能一致，装好后 PCM600 连上确认 Read OK，核对定值、重导 ICD（如有差异）。若面板菜单语言变了可在 Setup → Display Language 切换。
Q2：换完新装置保护功能正常但断路器合不上/分不开咋查？
先查：①电源模块规格是否与原配同（DC 110V vs 220V——操作回路靠这个供合分圈！）；②端子块 TK851 等型号是否与原一致且接线紧固；③内置防跳继电器是否 Enable（Menu → Protection Settings → Breaker Control → Anti-pump Enable）；④现场断路器机构压力闭锁接点是否串入合/分回路（常见外部原因）。用面板 Test Mode → Output Test 点合/分 DO 看继电器吸合判别是装置还是外部回路。
确认：① 装了 Device Library / FDC（老工程可能只存 SPA 文件，需加装支持包）；②用前面板 USB 直连（后部口可能被占用）；③装置已正常 Boot 完（RUN 灯闪）。极老批次建议用 SPA 软件先读再导入 建库。
Q4：买拆机件怎么确保参数能恢复？
要求卖家：①未 Clear 原参数或提供 .spa 备份文件；②/SPA Connect → Upload 成功截图显示参数 Checksum OK；③清晰标签含 +S/N。收到先 USB 连笔记本 Upload 确认可读再入库—— EEPROM 偶尔因电池耗尽丢参数，有备份就不慌。
