产品详情

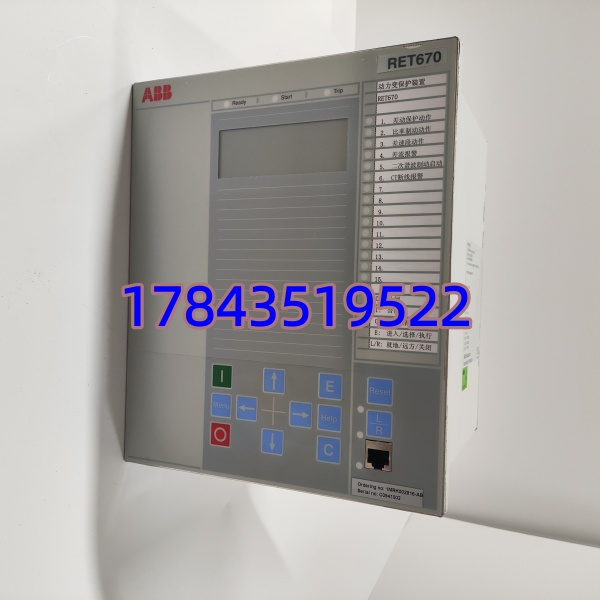

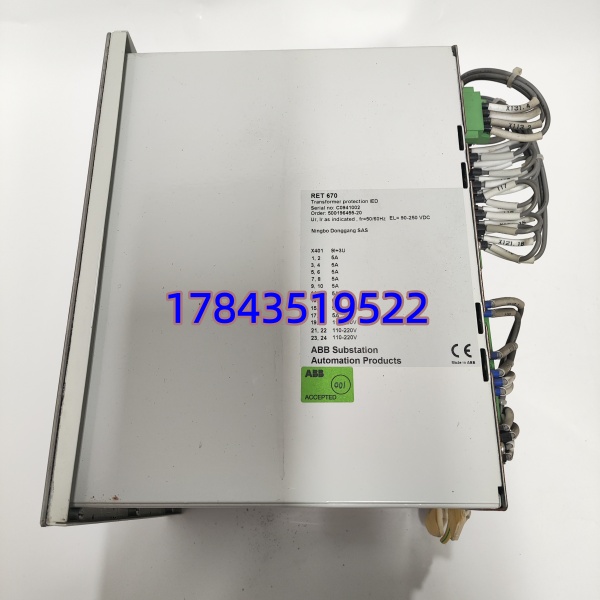

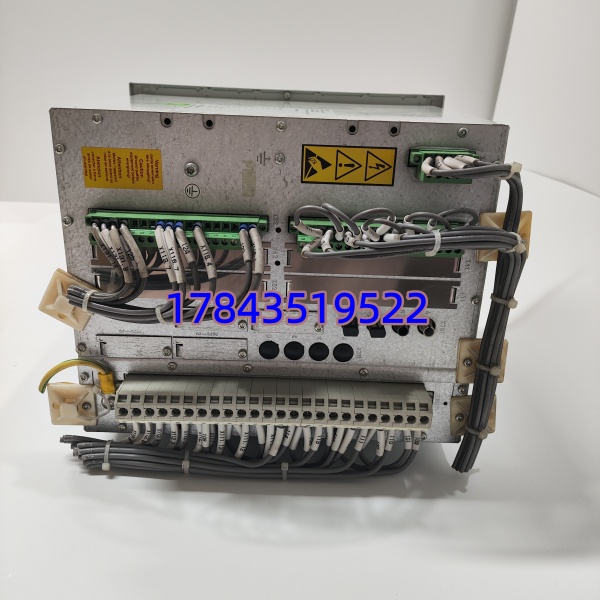

· 型号：RET670 1MRK002816-AB（Order Code: 1MRK002816-AB）
· 品牌：ABB
· 系列：Relion® 670 Series — Transformer Protection (RET670)
规格参数
- 产品系列：ABB Relion® 670 — RET670 Transformer Protection IED
- 订货号（Order Code）：1MRK002816-AB
- 适用对象：双绕组/三绕组电力变压器、自耦变、GSU机组、并联电抗器
- 主保护功能：百分比差动保护 87T（谐波制动 2nd/5th，间断角识别），限制定向接地故障保护 87N/REF
- 后备保护功能：相/接地过流 50/51/67，距离保护 21（部分版本），热过载 49，过/欠压 27/59，频率 81O/U，断路器失灵 50BF
- CT/VT 输入：最多 6 侧三相 CT（1A 或 5A 现场可选）+ VT 输入（100/110/120V 额定二次）
- 开入/开出：通常 16～18 路光隔二进制输入（BI），10～12 路继电器输出（含高速跳闸 NO/NC）
- 辅助电源：48–250 V DC 或 100–240 V AC（双电源模块可冗余，依具体电源板配置）
- 通信接口：2×100Mbps Ethernet（RJ45 或 LC 光纤），支持 IEC 61850Ed.2（MMS/GOOSE/SV）、IEC 60870-5-103、DNP3、Modbus TCP/RTU；RS-485（SPA Bus）
- 时间同步：IRIG-B、SNTP、PTP（IEEE 1588 v2，依硬件版本）
- 录波与事件：COMTRADE 格式扰动录波 + 循环事件记录（SOE），内置逻辑编程引擎（PCM600 / CAP 505）
- 安装形式：4U 抽出式单元（withdrawable），适配标准保护屏/机箱，前面板图形 LCD + 键盘
- 运行环境：-25℃ ～ +55℃（连续），储存 -40℃ ～ +80℃，湿度 5%～95% 无凝露
- 防护与认证：前面板 IP52/IP54，后壳 IP20；符合 IEC 60255、IEC 61850-3、IEC 61000-4 EMC IV级、IEEE C37.90、UL/cUL
- 机械尺寸：约 177(W)×177(H)×220(D) mm（抽出单元），重量 ≈ 3.0–3.5 kg
产品介绍
RET670 是 ABB Relion® 670 系列里专做变压器保护的旗舰 IED，1MRK002816-AB 是该系列的某一代硬件/固件版本（后期被 1MRK004816-xx 等新 Order Code 取代，功能向下兼容）。它把主变差动（87T）、限制定向接地故障（REF）、多段过流、热过载、电压/频率保护全部做进一个抽出式单元，省掉传统屏柜里叠好几个继电器。CT 变比自动匹配 + 矢量组补偿，现场基本不用加辅助变流器，谐波制动能区分励磁涌流和内部故障——这是它和早期电磁型/静态型保护最大的区别。
坦白讲，670 系列最大的工程价值不是”功能多”，而是原生 IEC 61850（GOOSE+MMS+SV），可以直接进数字化变电站过程层网络替代硬接线联锁。配合 PCM600 做图形化逻辑（FBD/SFC），修改保护方案不用改屏柜接线。有一点要注意：不同 Order Code（如 -AB、-AC）对应的 I/O 板卡和固件版本可能有差异，换件前务必核对旧件丝印和 PCM600 读出的 Hw/Fw Rev。
应用场景与行业案例
我在现场见过最要命的事——110kV 主变差动保护模块老化误动或拒动，全站失电。RET670 解决的就是这个：高速百分比差动（典型动作 <30ms）+ 谐波制动抗涌流 + COMTRADE 录波回溯，让你敢在主变旁放心投运而不担心误跳。恶劣电磁环境（近 GIS 组合电器、直流换流站附近）下 670 系列 EMC IV 级的抗扰度也比老款明显好。
典型场景：
- 电网 110kV～500kV 变电站：主变/自耦变保护，IEC 61850GOOSE 跳闸替代硬接线，非它不可因需过程层网络通信。
- 自备电厂/冶金企业 GSU 升压变：大容量发电机-变压器组，需灵敏匝间故障检测 + 热过载模型，670 的差动+49 功能一体解决。
- 新能源场站（风/光）35kV/110kV 升压变：配合集控 SCADA，Modbus TCP/DNP3 直接接入综自，减少协议转换盒。
- 牵引供电 27.5kV/2×25kV 变电所：抗机车合闸涌流（二次谐波制动），防止频繁误跳影响行车。
真实案例：南方某 220kV 变电站，#2 主变原配电磁型差动保护在雷雨季因 CT 暂态饱和多次误动全站失电。半夜接到电话说要换备件，库房恰好有一台 RET670 1MRK002816-AB（测试翻新件）。凌晨两点抽旧模块、插新模块、PCM600 下载原参数（注意核对 CT 极性设置未变），核相后投入。后来一次低压侧匝间短路，670 正确动作切除故障，电磁型当初是没测出来的。老师傅事后只说一句——早该换数字式的。
常见问题解答 (FAQ)
A：670 系列是抽出式单元，但不建议带电插拔。虽然部分版本硬件有防弧设计，但带电拔出可能瞬时导致开出接点抖动或背板总线异常，甚至烧 I/O 光耦。规范操作是先断开跳闸压板→抽出→更换→插入→核对自检灯→恢复压板。我一般让变电站运维走停电或转旁路流程再换。
Q2：1MRK002816-AB 停产了，有没有直接替代型号？程序会丢吗？
A：ABB 已将 新订单切换为 1MRK004816-AC 等新 Order Code。只要同属 硬件代（670 平台 v2/v3），用 PCM600 读取旧项目文件，选择”Replace IED”导入新序列号，参数和逻辑通常可完整迁移。程序存在 PCM600 工程文件里不在模块 EEPROM 的全部配置区，换件后下载即可——但一定要先备份 .pac/.pcm 文件再动手。新模块固件版本低于工程文件时需先升级，高于通常向下兼容。
Q3：和 RED670 / REC670 有什么区别？能混用吗？
A： 专做变压器保护（差动+REF+热过载等）；RED670 是线路纵联差动；REC670 是电容器/电抗器保护。三者硬件平台相同但应用固件（Application Function Package）不同，不能简单互换，除非重新装载对应 AFP 并用 重新配置。
