描述
产品详情
· 型号：REM620A_F NAMBBABA33E5BNN1XF
· 品牌：ABB
· 系列：Relion® 620 — REM620 Motor Protection & Control IED
规格参数
- 完整订货号：REM620A_F NAMBBABA33E5BNN1XF（NAM…码含电源/通信/CT/端子排具体配置）
- 产品定位：中压（3kV~13.8kV）大中型异步及同步电动机专用保护测控装置，带比率差动保护(87M)
- 额定电流输入：三相CT 1A / 5A 软件可切换，测量精度 Class 0.5（IEC 60255-21）
- 电压输入：三相VT 100V / 110V / 120V L-L（线电压），残压/零序电压输入
- 辅助电源：88–264 V AC（50/60Hz）或 70–300 V DC，典型功耗 ≤25W（无扩展模块时）
- 模拟量测温接口：最多支持6～14路 RTD（Pt100/Pt1000）或 mA 模拟温度传感器输入
- 数字量输入(DI)：标配 8路 可编程DI（干/湿节点，24–250V DC/AC 可设）
- 数字量输出(DO)：标配 6～8路 可编程继电器输出（250V AC/5A 或 30V DC/5A 触点容量）
- 通信接口：2× Ethernet（支持 IEC 61850Ed.1/Ed.2，GOOSE、HSR/PRP冗余）+ 2× RS-485（Modbus RTU/DNP3/IEC 60870-5-103）
- 时间同步：IRIG-B、SNTP、IEEE 1588 v2（PTP 精密时间协议）

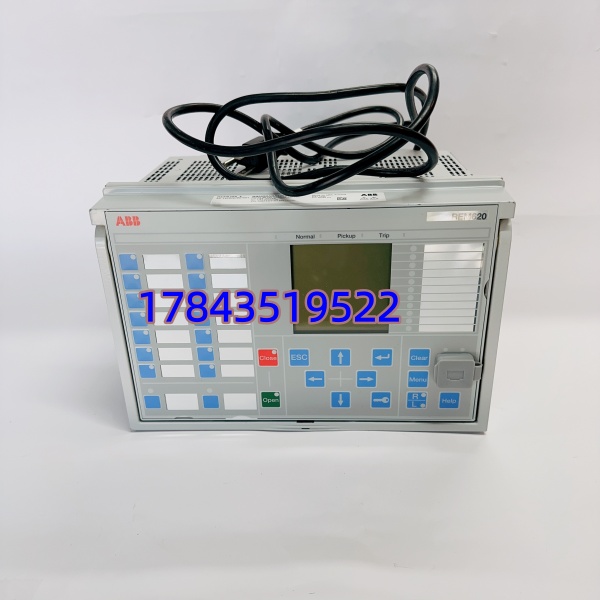

- 人机界面：240×128 图形点阵 LCD + 8个可编程功能键，支持自定义单线图(SLD)及Web HMI
- 保护功能集：比率差动87M、相/接地过流50/51/67、热过载49、堵转/启动超时、负序过流46、欠/过压27/59、逆相/失载、可选弧光保护(AFD)
- 事件与录波：≥2000条SOE事件记录，故障录波（Disturbance Recorder）含模拟+二进制通道
- 安装形式：面板嵌入式抽出单元（Draw-out），与固定基座可热插拔（断电插拔，非在线热切换），适配标准中压柜开孔
- 环境规范：工作温度 -25～+70℃（IEC 60255-21-1Class 3K3），存储 -40～+85℃，前面板 IP54/IP65（依门板密封），后部 IP20
- 认证标准：CE、UL/cUL、DNV/GL（船用可选）、符合 IEC 61850-3/ IEC 60255/ IEEE C37.90 抗扰度
- 组态软件：ABB PCM600（Protection and Control IED Manager），支持 .cid/.scd 导入导出
产品介绍
现场实测发现，不少化工厂把普通过流继电器（那种老电磁式51元件）用在500kW以上中压电机上——启动涌流一干扰就误动，真内部匝间短路又切不干净。REM620A_F的意义就在于它是专为电机热模型+差动算法标定过的IED，不是通用馈线保护硬凑过来用的。后缀NAMBBABA33E5BNN1XF这个长码严格对应你柜内已有的电源制式、CT二次值和通信口类型（IEC 61850双以太网+RS485），采购替换时必须核对完整后缀，光买”REM620A_F”回来大概率是错配置插不上或参数对不上。（严格来说，不同后缀涉及内部端子排排列和菜单默认量程，ABB官方的Order Code Decoder工具可查，建议让供应商提供解码截图。）
从TCO角度讲，这东西单价不低但属于A类关键保护——电机烧一台的损失够买十几台继电器。生命周期上REM620仍在ABB现役Relion产品线内正常供货，但特定后缀配置偶尔有8～14周交期。建议对连续工艺（如压缩机组、球磨机主驱）按”1台在线+N台冷备(N=关键回路数÷单柜槽位数，通常备1件)”做Buffer Stock，并用PCM600定期备份.cfg参数文件到资产管理系统，防止只换硬件没参数导致调试延误。
应用场景与库存策略
中压电机保护继电器最折磨人的不是日常——是主电机差动保护突然报”CT回路断线”或装置死机，翻出备件发现上次买的后缀不对、CT变比设不了，逼着你临时改定值冒险运行等件。这种IED的交货波动在特殊配置码（如本例NAM…后缀）上尤其明显。
- 石化/矿山 — 6kV/10kV 大型异步电机主驱（球磨/压缩机/引风机）：需87M差动+热过载双重保护，非REM620不可替代（REF615偏馈线缺电机热模型）→ 建议关键机组备1件同后缀冷备件，存入干燥柜并贴”需PCM600 v2.x以上写入参数”标签。
- 电厂辅机 — 给水泵/循环泵电机保护改造项目：旧电磁式保护退役升级，REM620A_F配IEC 61850接入综自系统 → 项目阶段多申购1件做调试比对用，竣工后转入运营备件库，不建议等项目结束再单独请购（审批慢）。
- 水泥/冶金 — 频繁启停绕线电机回路：热积累模型需按电机铭牌I²t曲线整定，装置自带启动次数统计 → 备件入库时要求供应商确认固件版本与现网一致（如 ≥V2.0 R1.x），新旧固件混用SCD导入会报警。
- 海外项目/EPC包 — 需UL/cUL+CE双认证及英/当地语言菜单：REM620原厂支持多语言切换 → 确认订购时代码含所需语言包，避免到岸后发现只有英文/芬兰文界面影响验收。
真实案例：西南某氧化铝厂焙烧炉引风机（10kV 1800kW），原配老西门康保护误动跳闸，技改换REM620A_F NAMBBABA33E5BNN1XF。运行三年后某次雷雨后装置黑屏——辅助电源模块内部滤波电容炸了（罕见但发生过），采购翻ERP发现没建备件号，临时向区域同行借了一件等了三天。反思后他们把REM620A_F完整带后缀编码录入EAM系统设Min=1/Max=2，每年做一次模拟插拔测试确认参数回写正常。教训很简单：保护继电器不像按钮开关能临时找替代品，后缀一对不上就废。
