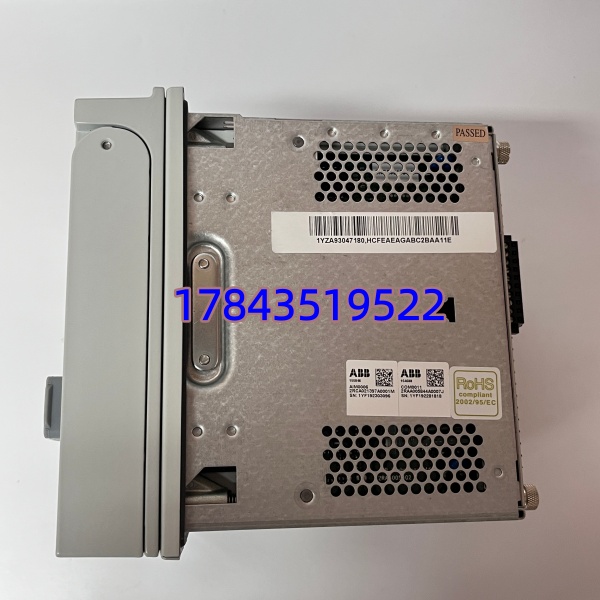

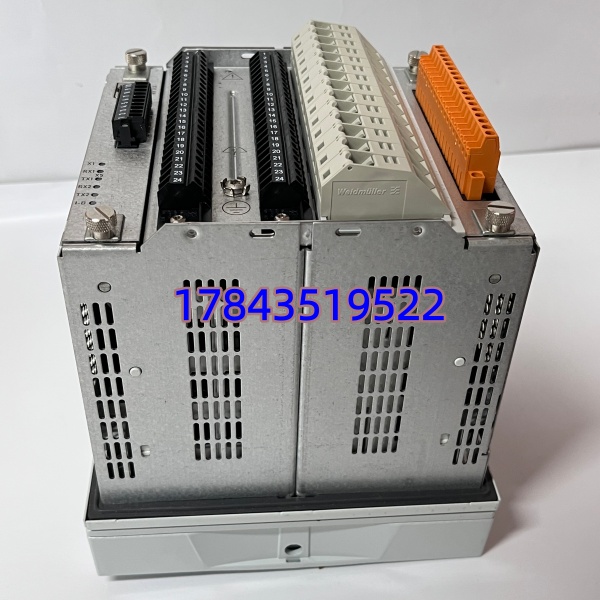

产品详情
· 型号：REF615C_E（ABB Type Designation: HCFEAEAGABC2BAA11E —— C_E = Compact with Ethernet）
· 品牌：ABB Ltd.（Power Grids / Electrification Products — Protection & Control）
· 系列：REF615 Series C — Numerical Feeder & Transformer Protection IED
技术参数

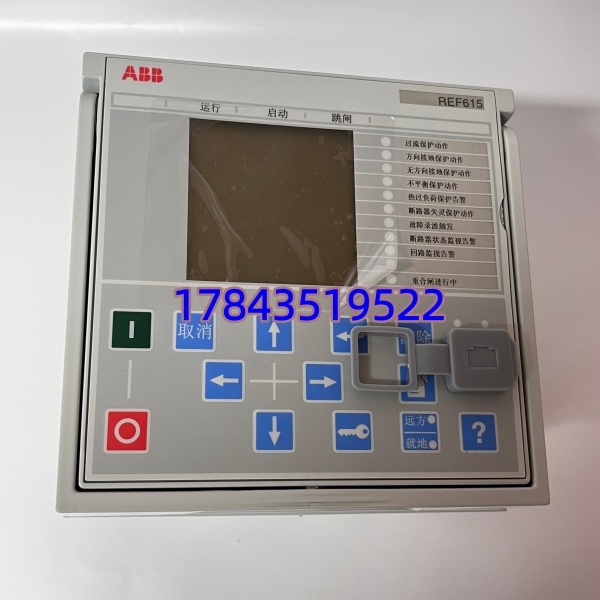

| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB REF615C_E Feeder & Transformer Overcurrent / Earth Fault Protection IED with IEC 61850 (Order Code HCFEAEAGABC2BAA11E) |
| ABB 选型码(Order Code) | HCFEAEAGABC2BAA11E |
| 适用应用 | 35kV/10kV/6kV 馈线保护、配电变低侧(Δ/Y 接) 过流+接地+热过负荷+方向接地、母线所变分支保护 |
| 模拟量输入 | 3×相 CT（1A / 5A 可组态）、1×中性点 CT(N)、3×相 VT（100V/√3 或 100V 线 — 依 PT 二次）、1×剩余 VT（可选）——总 7CT+3VT 或 6CT+3VT 依版 |
| 保护功能集(典型) | 三阶段相位过电流保护（带IDMT，IEC 60255-151）、定值/反时限过电流保护（EF-I/EF-D）、方向性过电流保护、限制性过电流保护（REF）、热过载保护、断路器故障保护、自动重合闸（1-3次跳闸）、断路器动作监督、扰动记录仪（>=1秒波形） |
| 控制功能 | Local / Remote CB Open/Close via HMI + 2×Programmable Command Keys、Spring Charged Supervision、Sync Check(opt) |
| HMI | 128×64 图形 LCD + 4 导航键 + 3 功能键 + 14 LED（Ready/Trip/Alarm/Comms/CB Pos 等） |
| 通信口 | 2×10/100Base-TX MMS(IEC 61850-8-1 GOOSE/SMV 选配)、1×RS-485(Modbus RTU / DNP3 可选——依选型码部分版仅 Eth)，IRIG-B / SNTP 对时 |
| GOOSE / IEC 61850 | Ed.2 兼容 (IEC 61850-8-1 MMS, -9-2 Sampled Values 依版——HCFE…C2B 通常含 GOOSE 发/收) |
| 事件记录 | ≥ 500 条 SOE (protection + command + alarm)，Disturbance Record (COMTRADE .cfg/.dat) |
| 供电电压 | 88–264 V AC / 110–250 V DC（宽范围 UPS 兼容），典型功耗 ≤ 15 W |
| CB 接点输入 | 若干 Binary Input(BI) 干接点 (12~24 BI 依版——典型 12 BI 组) 接受 24~250V DC 外部位置 |
| Binary Output | 可编程 Trip / Alarm / Close / Open 继电器 (典型 8 BO，含 2×Form C 主跳/合 + 余告警) 额定 250VAC/30VDC 5A |
| 安装方式 | 屏嵌装 1/4 19″ (144×144 mm cutout) 或 DIN rail 附件（依 kit） |
| 工作温度 | -25 ℃ ～ +55 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP52（前 IP54 可选 gasket），IP30 后壳 |
| 认证 | IEC 60255 / IEC 61000-6-2 / KEMA Type Test / UL / CE |
| 尺寸(约) | 144×144×210 mm (W×H×D 含接线端子) |
| 重量(约) | 2.5～3.2 kg |
| MTBF | > 100,000 h（KEMA 认证值） |
产品介绍
（场景痛点切入）现场实测发现 最易被忽视的风险是 参数配置不在装置而在 PCM600 工程文件——某 110kV 变 10kV 馈线 雷击感应打坏以太网 PHY 层（PWR 灯绿但 MMS 不连通 SCADA），换新 空机插电如果不先 Restore 参数+Goose 配置 = 保护功能虽硬件 OK 但定值/区号/GOOSE 订阅全空→误开放或拒动隐患。这玩意儿在配电层级是”法官+书记员”：算故障判据、发跳令、记波形、上送 GOOSE——它挂掉对应 10kV 馈线/配变失去主保护（可能靠备用过流或靠高压侧后备但延时长大）。
ABB 对 REF615C 系列部分早期硬件 Rev 发 PCN/LTB，全新原装靠尾货交期 6~16 周波动。按 ABC 看用于 35/10kV 配电保护属 A 类——建议按每 6~8 台在线 备 1 件经测同 Order Code 冷备（含记录：① PCM600 工程 .pac+.pad 备份 ② 屏后端子接线照 ③ 定值清单打印版），TCO 持有数千元 vs 配变主保护缺失致越级跳闸扩大停电范围损失轻松六位。
替换与升级建议
✅ 直接替换
- REF615C_E HCFEAEAGABC2BAA11E ←→ 同完整 Order Code（或 ABB 书面确认新替代选型码如 REF615C_D xxxx 完全功能覆盖且 PCM600 工程需 Minimal Adapt ——通常新 Code 向下兼容旧 .pac 但建议 Reload Parameter Set + Goose Subscription 重校验）
- 同代 HW Rev(A/B/C) 通常可互换——新模块需用 PCM600 Connect → Read IED → Write Parameter Set + Goose Config → Activate
⚠️ 需确认后替（配置工作）
- REF611 / RET615 等其他家族 ——物理尺寸同屏开孔但保护函数集、CT/VT 要求、Binary I/O 点数不同 不可直接替（需重新选型重新组态全新建项目）——仅做整柜升级方案非紧急替补
-
- 不同 Order Code（如缺 Ethernet 版替含 Eth 版或反之）——物理同屏但通信口/对时/GOOSE 能力不同可能导致 SCADA 链路断——若临时替入需改 SCADA 侧通信参数或确认未用 GOOSE（降配风险自担），计划内购回正确 Code
❌ 硬件不兼容
- RED670 / REL670 线路/母线保护 ——虽 ABB 6x 系外观似但背板端子排列、模拟前端、保护算法不同，严禁互替
- 通用综保（南瑞/许继/西门子 7SJ 等）——端子排列/CT变比/GOOSE 不兼容，需全站改型不属备件替补范畴
