产品详情

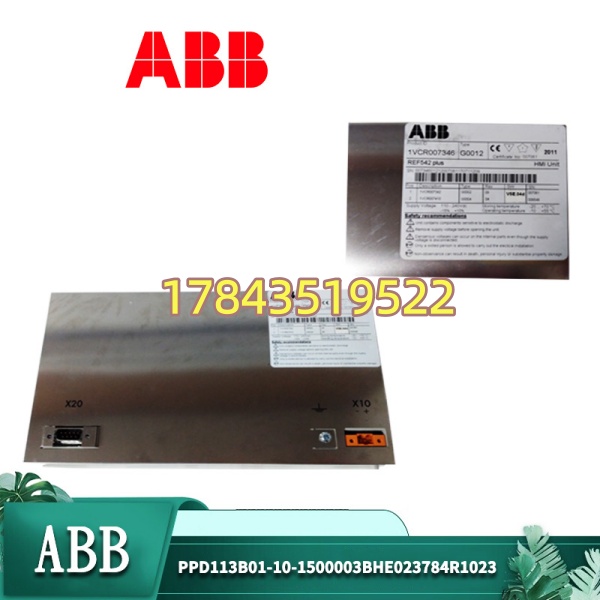

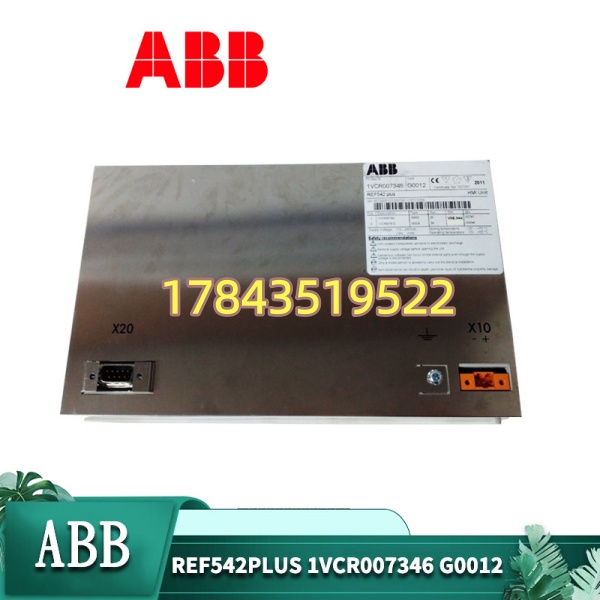

· 型号：REF542plus（ABB 标识 1VCR007346-G0012 / 1VCR007346 G012 等，依选项包不同）
· 品牌：ABB
· 系列：ABB REF54x Series — REF542plus Protection, Control & Monitoring Unit (IED)
规格参数
- 产品标识：REF542plus，常见完整料号 1VCR007346-G0012（G = Guide/Config Variant，数字代表 I/O 选项/HMI 版本/通信口组合，以原柜 BOM 为准）
- 适用系统：10kV / 35kV 中压开关柜（金属封闭铠装柜、空气绝缘柜），配 ABB VD4 / HD4 断路器或兼容第三方
- 保护功能（典型，依授权 Key / 固件加载）：三相过流(I>/I>>)、接地过流(IE>)、负序过流、过/欠电压、频率、变压器差动(REF545 更强，542 通常馈线/电动机保护)、非电量重瓦斯等
- 模拟量输入：4×CT（相序 A/B/C+N），3×VT（线电压/相电压 100V），精度 0.2～0.5 级（测量），保护级 5P/10P 依 CT 变比设定
- 开关量输入(DI)：典型 8～16 路（光电隔离 24V/110V/220V DC 可选，依选项模块），防抖动滤波可调
- 继电器输出(DO)：典型 6～10 组（C/O 或 常开，分/合圈驱动 + 信号/报警），断弧容量 5A@30VDC / 250VAC 典型

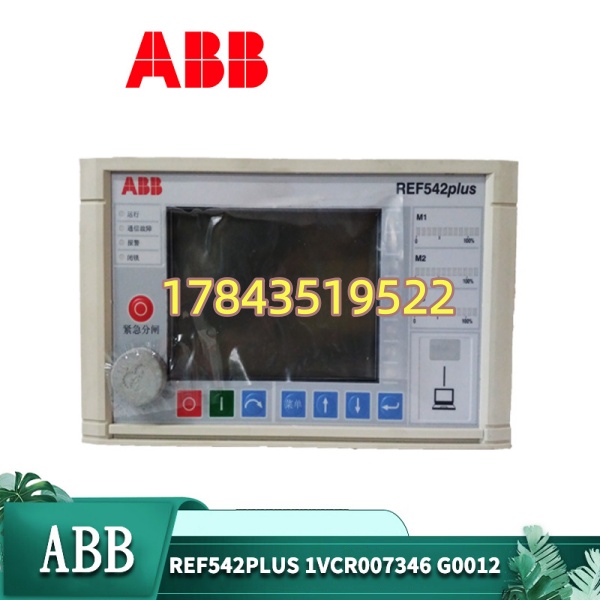

- 本地 HMI：图形 LCD（122×32 或 240×128 依版本）+ 薄膜按键，支持当地定值区切换、事件浏览、测量值查看
- 通信接口： rear 端口 1×RS485（SPA / Modbus RTU）/ 可选 2×Ethernet（IEC61850 MMS & GOOSE, Modbus TCP），具体依 -Gxxxx 后缀选项
- 录波/事件：内部 SOE（Sequence of Events, 分辨率 1ms），故障录波（模拟+数字通道，COMTRADE 格式 .cfg+.dat 可导出）
- 操作电源：控制回路 24 / 48 / 110 / 220 V DC ±20%（依订货选项），保护装置工作电源通常 DC 24V 或 DC 110/220V 选配
- 精度与标准：IEC 60255/ IEC 61850-3/ IEEE 1613/ EN 50263（EMC），保护动作时间 < 30～40ms（过流典型）
- 前面防护：IP52（前面板），IP30（壳体），适合开关柜仪表室安装
- 工作温度：-20 ～ +70℃（IEC 60255-6Class 3K6）
- 存储温度：-40 ～ +85℃
- 认证：CE / KEMA / GOST（依批次）
- 生命周期：部分区域 EOL 转 REF615/REF650，老线靠渠道库存及测试拆机
产品介绍
REF542plus 是 ABB 给中压开关柜做的”三合一”——保护算法 + 测控 + 就地 HMI，装在柜顶/仪表室，采 CT/PT 二次值跑过流/接地保护，收小车/地刀位置 DI，驱分合闸 DO，前面小屏翻定值、看 SOE。它通过 61850 或 103 规约上送站控 SCADA，是 10kV 出线、站用变、电容器组最常见的 ABB 保测装置。
坦白讲这装置最怕两点：一是定值区/参数配置随硬件走（存 EEPROM+Flash），换装置必须 Restore 原 .cfg/.set 文件，二是老批次液晶背光 CCFL 老化导致现场看不清。G0012 后缀代表特定 I/O 组合/HMI/通信选项——采购务必核对原拆机背标完整 1VCR007346-G0012（不只写 REF542plus），不同 G 码 I/O 点数和通信口可能不同。老站保运建议留一台同版本冷备，并定期导出 .dat + .set 文件。
应用场景与行业案例
痛点切入：
我在现场遇过 10kV 馈线 REF542plus 报”LCD Contrast Lost / Dim”——实际背光管衰老，就地调定值摸黑很难搞；更严重的是装置 CPU 板老化上电卡死（RUN 灯不闪），备自投/保护全失效需紧急替换。这种 IED 一坏直接影响该回路保护，调度要求限时恢复，没备件只能临时旁路（投退压板需谨慎）。
典型场景：
- 10kV/35kV 配电室出线/变压器柜（ABB VD4 柜）——REF542plus 作馈线或站用变保护测控，IEC61850GOOSE 跳/合联闭锁，非它不可（新站倾向 REF615 但老站存量巨大）。
- 石化/冶金企业 10kV 马达回路——电动机过负荷/堵转保护 + 就地 HMI 显示三相电流，老线 MRO 备件。
- 光伏/风电集电线路（35kV）——早期项目用 REF542plus 作集电线路测控保护，现逐步被 REF615 取代但 MRO 仍需。
- 变电站综自改造保运——同型号冷备 + 定期导出 CID/SCD 及定值 .set，防突发硬件故障。
真实案例：
南方某 110kV 变 10kV 侧出线 2015 年投运 REF542plus（1VCR007346-G0012），去年春检发现装置 RUN 灯常亮但不响应键盘且 SCADA 报”装置通信中断”。重启后偶现，查为 CPU 板老化（电容鼓包轻微），决定更换。库房有测试过拆机同 G0012 后缀件——先断操作电源 → 拆旧装置记录接线（或拍照）→ 移 CT/PT 线、DI/DO 端子排（注意极性！）→ 新装置接线 → 上电 → 用 PCM600 / CAP540 导入原备份 .set + .cid（或手动逐一定值录入核对）→ 做保护传动（分/合圈及信号灯）→ 投入运行。全程停电窗口 40 分钟。保护班长说”幸亏备份了 .set 文件，也幸亏留了同 G 码备件——不同选项模块 DI/DO 点数不一样，插错后期对不上图纸”。确实，IED 备件三个要点：同完整型号后缀、备份配置、传动验证。
常见问题解答 (FAQ)
Q1：REF542plus 支持热插拔吗？能带电更换吗？
严禁。属高压二次设备，更换必须先退出保护跳闸压板 → 断装置操作电源/工作电源 → 拆线（或标记后移线）。带电拔会失去该回路保护且可能感应损坏通信口。
Q2：换装置后定值/配置怎么处理？程序会丢吗？
REF542plus 配置（定值组、I/O 映射、GOOSE 订阅、通信参数）存于装置 Flash+EEPROM，换新装置必须重新装入原备份配置（.set / .cid / .cfg via PCM600/CAP540），不能”插上就用”。旧装置彻底坏无法读出时，需依据最新纸质/电子版定值清单和 SCD 文件手工重建（耗时且易出错）——所以定期备份是铁律。
重要。G 码代表 I/O 选项模块组合（DI/DO 点数、HMI 尺寸、通信口——RS485 only vs +Eth 61850）、前面板语言/图标差异。混用可能 DI/DO 数量不匹配（端子排定义对不上图纸）或通信口缺失。采购务必核对原装置背标完整 “1VCR007346-“（含 G 四位数字），不同 G 一般不建议互替除非 ABB 技术确认完全等效且图纸已核对。
Q4：怎么鉴别拆机件好坏？常见失效点？
最常见：CCFL 背光管老化（屏暗）、按键面膜脱胶/导电层失效、电解电容鼓包（CPU 板偶发死机）、RS485/以太网口 ESD 打坏。看：①屏无裂痕深层划伤；②背后标签清晰（S/N + Option Code）；③端子无电弧烧痕；④卖家提供上电引导至 RUN 灯闪、按键响应、可连 PCM600 读 CID 截图。收到先目检再存冷备，有条件用 PCM600 连一下确认通信 OK。
