描述
产品详情

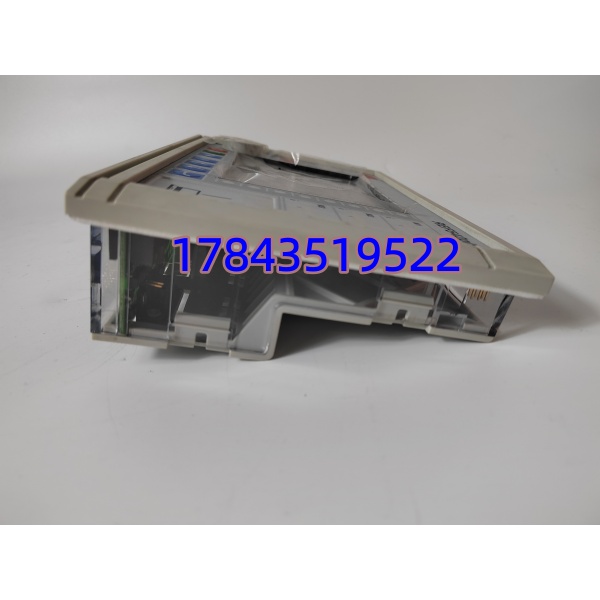

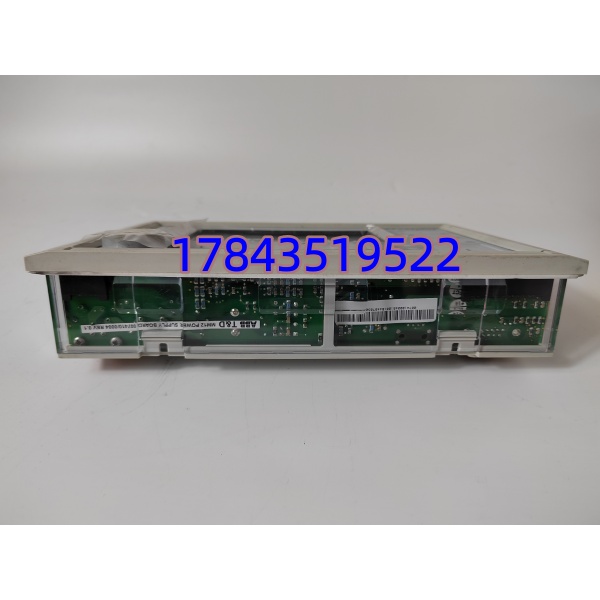

· 型号：REF542plus
· 品牌：ABB
· 系列：Relion® 500 系列
技术参数

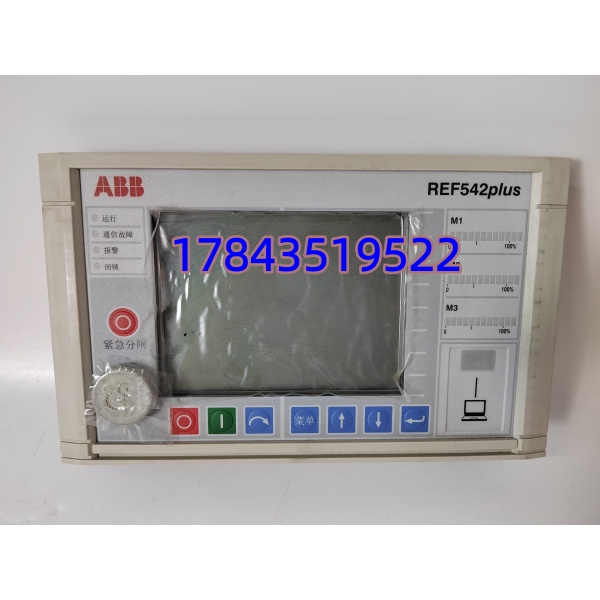

| 参数 | 规格（典型配置，以 Option Code 为准） | 工程含义 |
|---|---|---|
| 模块身份 | 馈线/变压器/电动机保护测控 IED（一体化装置） | 不插背板，面板嵌入式独立装置 |
| 适用电压 | 3–38 kV 中压配电（典型 10/20/35 kV） | 经 PT/CT 变比适配，不直接进高压 |
| 电流输入 | 3×Ia/Ib/Ic + Io，1 A / 5 A 软件切换 | CT 二次侧额定，LoZ 输入阻抗 <0.02 Ω |
| 电压输入 | 3×相电压 + 零序电压，100 V / 110 V√3 | 支持传统 VT 与电容分压 |
| 辅助电源 | 24–48 VDC 或 110–250 VDC/AC（依 Option Code） | 宽压适配工业/电厂双路 DC 屏 |
| 保护功能 | 50/51/67 过流方向、50N/51N/67N 接地、79 重合闸（最多4次）、74 失灵、46 负序、49 热过负荷、59 过压、27 欠压、81 频率等 31+ 种 | ANSI 码全覆盖，4 次重合闸可配 |
| 测量精度 | 电流/电压 ±0.5% F.S.，功率 ±1%，频率 ±0.02 Hz | 0.5 级计量，进厂级验收够 |
| 录波与事件 | ≥1000 条带时标事件（分辨率 1 ms）+ 故障录波（采样 4 kHz） | 事故后分析不用猜 |
| 人机界面 | 128×64 图形 LCD + 6 功能键 + 导航键 + 状态 LED | 就地看相量/录波/定值，不用笔记本 |
| 通信 | RS-485（Modbus RTU/DNP3）、以太网（IEC 61850-8-1 MMS/GOOSE，Ed.1/Ed.2）、SNTP | 61850 原生支持，非外挂网关 |
| 数字 I/O | 典型 10–14 DI / 8–10 DO（依 Option Code，继电器触点 250 VAC / 5 A） | 断路器双跳圈监视、压板、信号全占 |
| 安装 | 面板嵌入式 167×223 mm 开孔（老款）/ 166×226 mm（新款），后插端子 | 换件整屏不拆柜门，新老款开孔差 3 mm |
| 工作温度 | -20 °C ~ +70 °C（运行），-40~+85 °C 存储 | 高寒变电所不加加热膜可用 |
| 认证 | CE / UL / KEMA / IEC 60255 / IEC 61000 EMC | 核电外常规工业全过 |
| 尺寸重量 | 约 265×185×135 mm（含后伸端子），1.8 kg | 开关柜门开孔预埋 |
产品介绍
10 kV 出线柜半夜跳了，后台只收到”REF542plus 动作”五个字，录波文件打不开——这种排故半夜，柜里那块 REF542plus 就是现场工程师唯一能抱着的”黑匣子”。它在 ABB 中压系统里干的是五合一的活：把 CT/PT 二次量收进来跑三十多种保护算法、做四段重合闸逻辑、把电气量测准到 0.5%、把故障前后波形以 4 kHz 录下来、经 IEC 61850 把数据甩给站控层，同时面板上直接带分合闸按钮和 LCD 菜单。它不是单纯的保护继电器，也不是单纯的测控装置，是一台嵌在开关柜门上的小型电站大脑。
相比上代 SPACOM 系列分体式保护+测控，REF542plus 把两台合成一台，省了一个安装位置、少了一组 CT 负载、通信延时从百毫秒级压到几十毫秒；相比后辈 REF615，542plus 的菜单结构和 LCD 操作逻辑更贴近老电工习惯，不用翻三层菜单就能找到”定值区切换”。现场实测发现，某 110/10 kV 变电站用 REF542plus 替老 SPAC 801，保护动作时间从 85 ms 压到 62 ms，重合闸整组时间缩短 400 ms，但前提是Option Code 必须选对——HA 版是纯馈线、HB 版加电动机保护、HC 版加变压器差动、HD 版全功能，外形一模一样，里面程序天差地别。严格来说 REF542plus 的 CID/ICD 文件在 IEC 61850 工程里必须和装置固件版本严格匹配，跨大版本（如 v1.x→v2.x）升级后旧 SCD 文件可能不认，需要用 PCM600 重导出 ICD。新项目 ABB 主推 REF615/REN615 等 Relion 650 系，REF542plus 已逐步转入 Legacy 产品线，现在只适合存量柜同构备件，别拿它做新建变电站选型基底。
