描述
产品详情

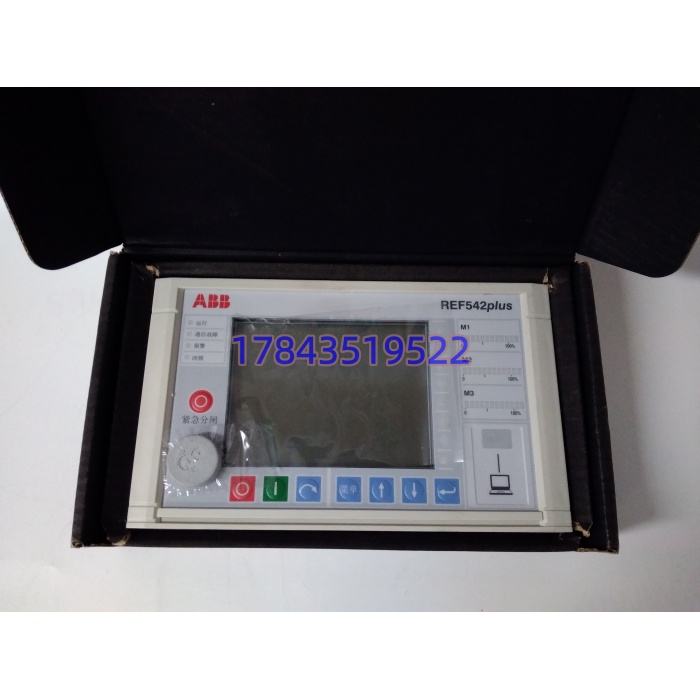

· 型号：REF542plus（HMI 1VCR007346 G0012）
· 品牌：ABB
· 系列：REF54x 中压开关柜分体式 HMI（配套 REF542plus 保护主机）
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 面板型号 | REF542plus HMI |
| 订货号 | 1VCR007346 G0012（G0012=中文界面+110-240V DC 辅助/特定供电配置，以原厂表 7-12 为准） |
| 配套主机 | REF542plus 中央单元（如 1VTA100001），分离安装 |
| 显示屏 | 320×240 QVGA 背光 LCD，单线图/测量/SOE/录波同屏 |

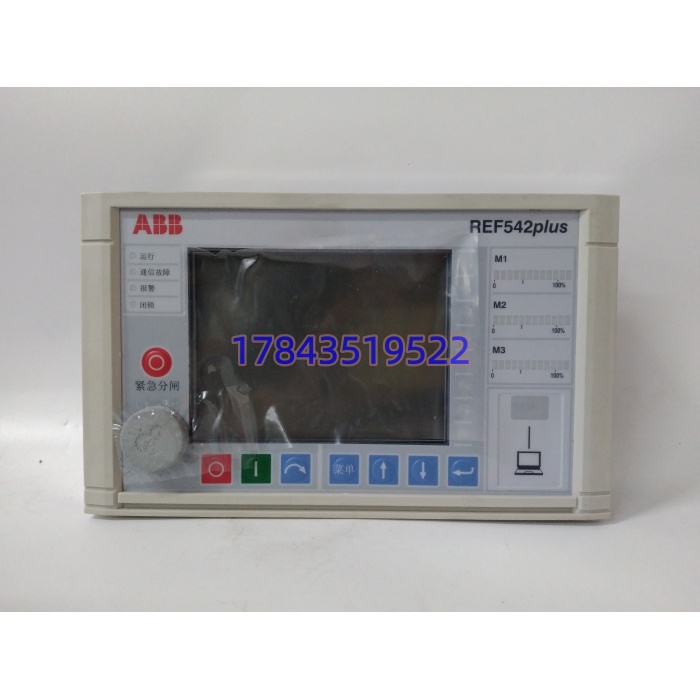

| 操作件 | 8 实体键（合/分/选择/菜单/翻页/复归/事件/测试）+ 红色紧急分闸按钮 |
| 权限管理 | 电子钥匙三级（就地操作/参数整定/高级调试） |

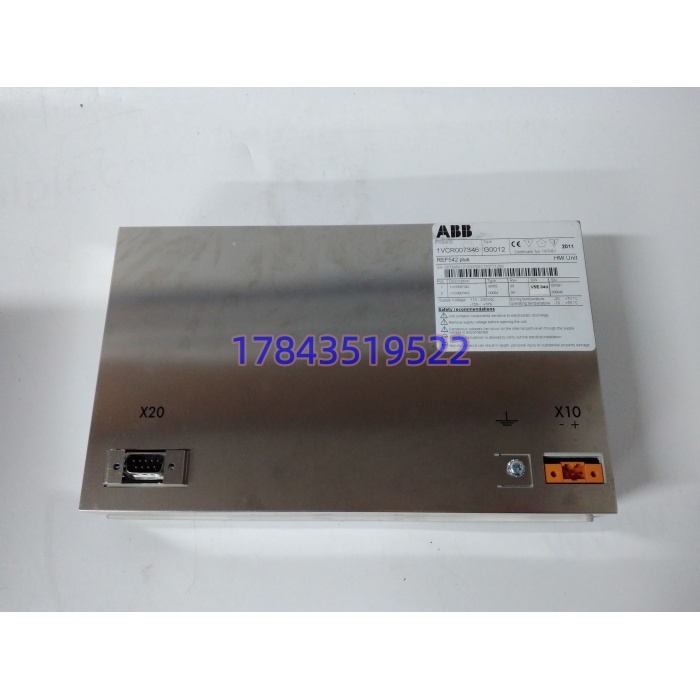

| 背部接口 | X20 DB9 RS485（连主机）、X10 端子 DC 24V 供电、红外调试口 |
| 供电 | X10 端 24VDC（独立，不取主机背板；G0012 对应原厂配置档含 110-240V DC 辅助选项，采购需核对标签） |
| 通信协议 | 面板-主机 RS485 私有规约；主机侧向外可走 Modbus RTU / IEC 61850 / DNP3 |
| 保护联动 | 就地分合闸、远方/就地切换、重合闸投退、断路器位置反馈 |
| 测量显示 | 三相 I/U、P/Q、cosφ、频率、谐波、零序电压 |
| 事件缓存 | 面板可翻 ≥1000 条 SOE（主机侧存录波） |
| 前面板防护 | IP54（柜门安装），后部 IP20 |
| 工作温度 | -25℃ ~ +70℃（存储 -40~+85℃） |
| 安装开孔 | 96×96 mm 柜门嵌装 |
| 认证 | IEC 60255 / IEC 61000-4 / UL-cUL（依批次） |
产品介绍
从 E 维护者视角切：这块 HMI 最容易被采购当成”整个 REF542plus 综保”买回来——其实 1VCR007346 G0012 只是柜门上的脸，真正跑保护的是装在开关柜二次室里的主机单元。现场实测发现，主机活着但 HMI 背光灭、X20 通讯闪断时，运行在就地拍紧急分闸按钮仍能直接驱动主机出口（按钮硬接线进主机 DI），但看不了定值和录波，老师傅等于”盲操”。严格来说 G0012 后缀在原厂表 7-12 里对应”中文+特定辅助电压档”，和 G0004（无中文）、G0016（中文+外盖+110-240V DC）不是完全互替，混发到现场可能出现菜单是英文或供电端子对不上辅助电源。
它的供应链价值在”柜门脸面先坏”这条经验曲线。TCO 算一笔：一台 10kV 馈线柜 HMI 液晶漏液黑屏，主机保护照常动作，但巡检看不见接地报警递推，等大修发现绝缘趋势早歪了——这类隐性盲区比停机更贵。某个 110kV 变 10kV 侧项目里碰过，同批次 12 面柜 HMI 背光集体发黄，采购当初按”主机保 1 备 1″没备面板，结果一次性换 12 块，库存商把 和 G0004 混发，三块英文菜单被运行退回来。事后把 HMI 单独列 A 类小件，在线每 8 面柜锁 1 块同后缀冷备，不再跟主机捆绑备货。
应用场景与库存策略
HMI 最阴的故障不是碎屏，是”LCD 亮、按键灵、但 X20 通讯字节错”，主机定值改了面板不刷新，运行按旧定值投退——保护实际边界和就地认知脱节。
- 10kV/35kV 开关站馈线柜：柜门就地操作+中文定值核对，非它不可因原柜开孔 96×96 和 X20 线缆长度（1.8/2.5/3.5/4.5m 选型）绑死。建议在线每 8 面柜备 1 块同 冷备，X20 线缆长度按现场最长档备一根。
- 工厂高压电机馈线：就地紧急分闸+运行参数翻页，夜班少跑主控。建议备 1 块周转不拆封。
- 水电厂厂用电 6kV 段：湿度大，HMI 比主机先老化。建议供应商代管 1 块，合约写清 后缀。
- 老站改造 IEC 61850 接入：主机升 61850 选件，HMI 不用换但固件要同代。建议 Last-time-buy 按在线柜数 15% 封库，至少 2 块。
- 备件商混发高发：采购规范强制附”实物正面 LCD 照（含中文菜单）+ X20/X10 端子照 + 1VCR007346 激光标”，收货先对再签收。
真实案例：2021 年山西某焦化厂 10kV 配电站，3#进线柜 REF542plus 主机保护正常，但柜门 HMI（1VCR007346 ）X20 口氧化接触不良，LCD 隔几分钟冻屏。运行按习惯就地复归”告警”其实是盲按，真正接地报警在主机侧推了 4 小时没人看见，直到电缆头发热冒烟查到。换 HMI 时发现库存那块是 G0004（纯英文），运行拒绝签收，从郑州调同 等 26 小时。事后把”HMI 后缀写入 PM 工单”和”每季度拔 X20 插头看氧化”两条写死，备件台账从”REF542plus 备件”拆成”主机 1VTA… / HMI 1VCR007346 “两行。
