描述

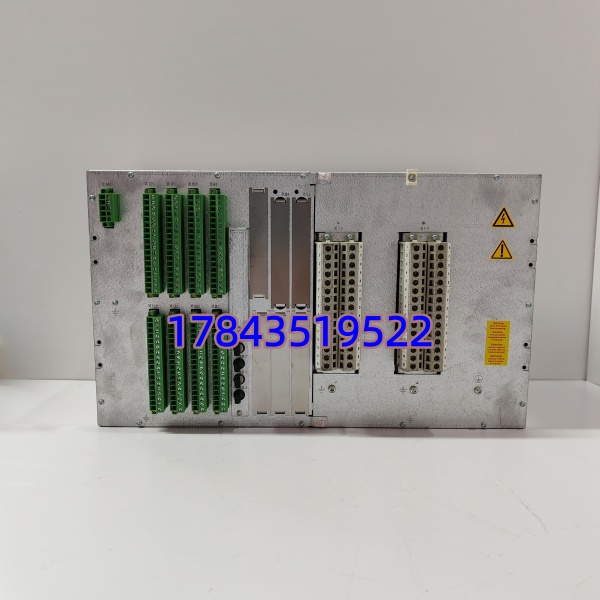

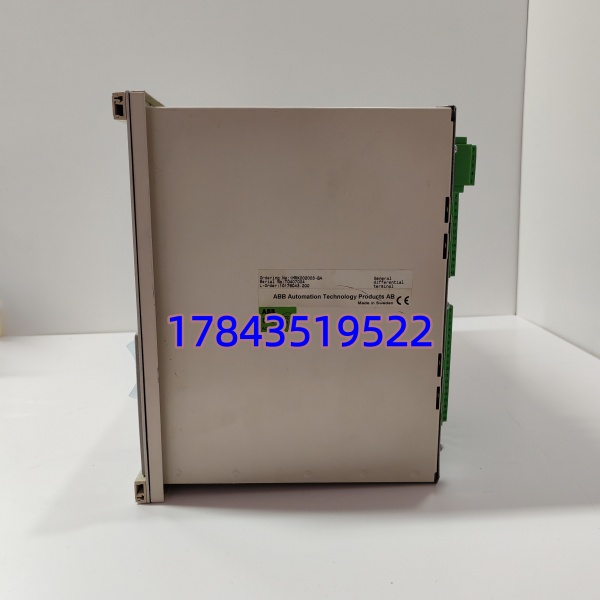

产品详情
· 型号：RED521
· 品牌：ABB
· 系列：SAM600 / SAM670 IED System — Recorder / Event Module（Order No. 1MRK002003-BA）
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB型号 | RED521 |
| 部件号(Order Code) | 1MRK002003-BA（Hardware Revision BA，兼容 PCM600 v2.x+） |
| 适用系统 | ABB SAM670 机架式保护 IED：REL670（线路/母线保护）、RET670（变压器保护）、SAS670（站控接口）、部分 SAM600 紧凑型 |
| 安装方式 | SAM670 机架专用模块槽位（与 CPU/PI/OCDM 模块共背板），插拔式，支持在线更换（更换时录波暂停） |
| 录波格式 | ANSI/IEEE C37.111 COMTRADE（.CFG + .DAT），兼容 PCM600 / IED Scout / 第三方录波分析软件 |
| 模拟量录波 | 最多映射 32 个模拟量通道（来自保护 IED 内部采样值，非独立ADC），预触发 ≥ 0.5 s 可调，后触发 1–60 s 可调 |
| 数字量录波 | 最多映射 64 个二进制点（保护元件启动/跳闸/告警状态位） |
| 触发条件 | 保护启动、元件动作（87/51/21等）、手动触发、外部 DI 触发、门槛越限 |
| 事件记录(SOE) | ≥ 10000 条带时标事件（1 ms 分辨率），含保护元件变位/装置状态/录波触发标记 |
| 内部存储 | 典型 512 MB～1 GB Flash/SD（依硬件版本），循环覆盖，PCM600 可远程召录 |
| 对时接口 | 通过 SAM670 机架背板接收 IRIG-B 或 SNTP/NTP 对时信号（由 CPU 模块同步） |
| 通信上传 | 经 CPU 模块以太网口以 IEC 61850 MMS / IEC 60870-5-103 / DNP3 上传录波列表及事件文件 |
| 工作状态指示 | 模块 RUN / REC (Recording) / ERR LED |
| 供电 | 由 SAM670 机架背板供给（通常 +5 VDC / +12 VDC 组合），典型功耗 ≤ 5 W |
| 工作温度 | -5 ℃ ～ +55 ℃（IEC 60255-6 Class C） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证 | IEC 60255 / IEC 61850-3 / IEEE C37.118（作为录波附属单元遵从主 IED 系统认证） |
| 物理尺寸 | 约 180×110×25 mm（L×W×H，插卡式），重量 ≈ 0.2 kg |
产品介绍
继保班组最怕事故后没录波——有次一条 220kV 线路区外故障，运维方咬定是保护误动，翻 REL670 内置录波只有 1s 后触发且被覆盖，幸亏这机架配了 把完整 10 周波前+60 周波后 COMTRADE 文件留住，C37.111 文件导入 MATLAB 一看是 CT 暂态饱和致启动元件短暂起信，跟保护逻辑无关，直接结案。 本质就是 机架的”黑匣子”，把保护 IED 内部采样值和元件状态按触发条件持续缓存、写文件，通过 PCM600 远程召录或就地 USB/以太网拷出。
对继保采购和试验人员的价值：一是与早期 RED500 物理槽位不同但 机架原生支持，PCM600 工程里 Device Type 选 下载即可，原 REL670 保护定值及录波触发条件不需重配（仅需核对 Trigger Setting 指向 ）；二是国内 ABB 保护备件商常有测过库存，原厂新订交期 8–14 周部分地区 Legacy，抢修不建议赌原厂。提醒——若您的 REL670 是新版已内置 512MB 录波（Option Code 含 “REC”），加 只是扩容/备份，下单前确认现机架槽位是否有空余及原设计是否要求独立录波模块。
替换与升级建议
✅ 直接替换
- 不同后缀（如 1MRK002003-AA / -BA）→ 完全互换，-BA 为硬件修订批次， v2.7+ 全支持，原工程无需改 I/O 映射，换完 Rescan Hardware 确认录波功能正常。
- 机架空槽新增 （原未配）→ 插槽→ Add Device→Download CFG，触发条件按原保护启动元件配置（约 15 min），不需动主保护定值。
⚠️ 软件兼容（需确认机架/固件）
- RED500 系列（SAM500 机架用，1MRK000100-Ax）→ ， 不能插入 SAM500 槽位；反向 RED500 不能替 。若现系统确为 SAM500 需买对应 RED500 而非此型号。
- REL670 内置录波版（无 槽位占用）→ 功能可满足日常但存储容量/独立触发可能受限，若项目规范强制要求独立录波模块且机架有槽位可加配 ，需补订硬件并刷新 硬件配置。
❌ 硬件不兼容
- 独立故障录波器（如 ABB L5000、MathWorks / Elspec / NiDa 录波装置）→ 完全不同设备，不能替 机架内模块。
- S800 I/O 模块、HIMA DO 等 → 完全无关，不可混插。
若现机架无 CPU（如 的 OCDM/PI 模块）、电源模块及 工程文件，仅凭 无法独立运行或测试。
常见问题解答 (FAQ)
A：能直接插同槽替换（建议先退出录波记录状态再拔）。 连上→Rescan Hardware→确认 识别→Download All。触发条件和录波模板一般保留在原工程文件，不需重配，但换完务必做一次手动触发录波验证 COMTRADE 文件可正常生成及下载。
Q2：录波文件怎么取？能自动上送到故障信息子站吗？
A：三种方式：① 联机 Read Recordings 远程召录；② 通过 IEC 61850MMS（FileRead 服务）由子站/主站自动召录波列表及 CFG/DAT；③ 部分 SAS670 配置支持 FTP 推送。具体取决于您站控层是否组态了录波文件转发。
Q3：是全新原装吗？有 ABB COC 和测试报告吗？
A：我方可供全新原装渠道货或经背板通信握手+录波触发/存储全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），COC/原厂出货单可按需提供。
Q4：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价（设备非危品）。原厂新订一般 8–14 周部分区域 Legacy Notice，建议抢修/备件先确认可发货批次再锁单。
A：新版 选配内置录波（通常 512MB，可存 10–20 组完整录波）能满足大多数需求。 优势是独立存储（不易被保护 CPU 重启清除）、更大容量、可作为独立触发源且符合某些电网公司”独立录波模块”反措要求。若现机架槽位空且技术规范书明确要求外部录波模块或原内置录波常被覆盖丢失，才建议增配。
