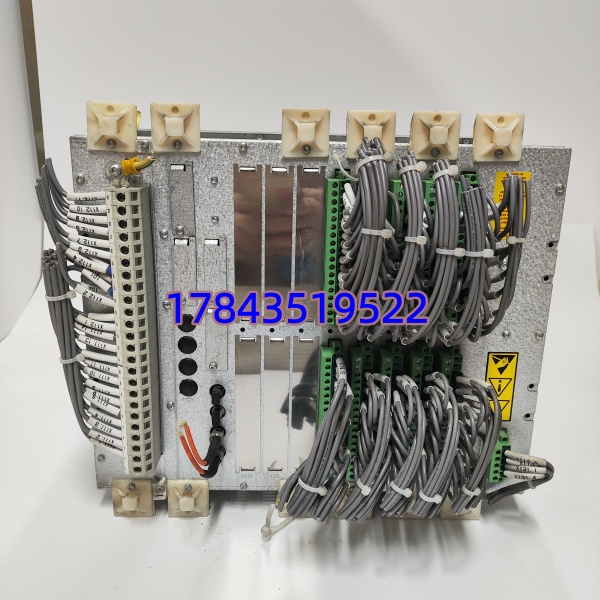

产品详情
· 型号：REC670（订货配置 1MRK002814-AB——AB 为 Option 变体，具体见 ABB Quotation Option Sheet）
· 品牌：ABB Grid Automation — Relion® 670 series
· 系列：REC670 Line Distance / Directional Protection Relay
技术参数

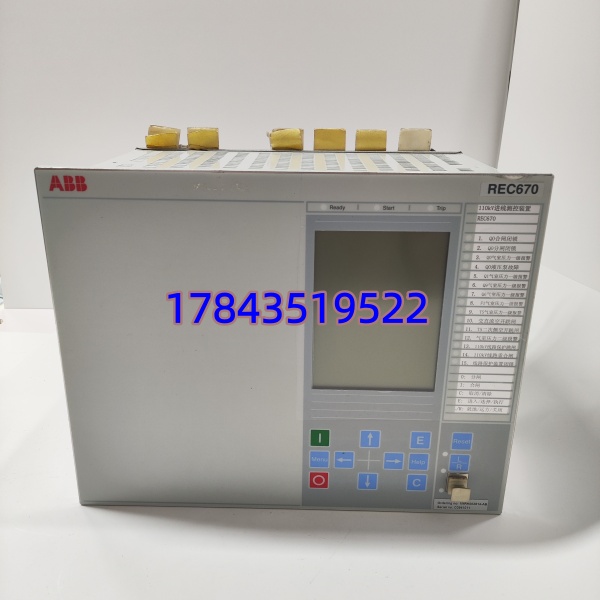

| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | REC670 | 670 series 线路保护(Line Protection) |
| 订货号示例 | 1MRK002814-AB | Option: IEC61850 Adv/Eng+中文/Std I/O/Eth×2 常见配置 |
| 适用电压 | 110kV / 220kV / 330kV / 500kV / 750kV 输电线路 | 依整定单 |
| 电流输入(CT) | 3×相电流 + 中性点(可选) 1A 或 5A (热极限 40×In 1s, 连续 2×In) | — |
| 电压输入(VT) | 3×相电压 + 开口三角 57.7/100/110/120V AC | PT二次 |
| 距离保护(21) | 三段或四段接地/相间多边形阻抗，包括负荷侵入/反向闭锁等 | 稳态+暂态阻抗元件 |
| 零序保护 | 方向零序过流(67N/51N) 四段、零序电压元件 | — |
| 自动重合闸(79) | 单相/三相/综合重合闸，检无压/检同期/无检定 | 同期角可设 |
| 纵联方案(Pilot) | Permissive(DCB/POTT)、Blocking(POBC)、Accelerated/光纤电流差动(需Opt) | 经MUX(E1/E3)或直纤 |
| 录波 & 事件 | COMTRADE(.dat/.cfg) ≥10～20cyc、SOE、扰动记录、示波器触发 | 通过 PCM600/RED670 Tool |
| 通信接口 | 2×10/100Base-TX Ethernet(IEC 61850 GOOSE/MMS, 选配 SV)、RS-232/485(Modbus RTU/DNP3)、IRIG-B | 依 Option |
| 前面板 | 图形 LCD + 导航键 + LED(RUN/TRIP/ALARM/COM/HEALTH) | 多语言菜单 |
| 辅助电源 | 48/110/220V DC 或 110/230V AC（依 Order Code 宽范围 ±20%） | — |
| 工作温度 | -20℃ ～ +55℃ | IEC 60721-3-3 Class 3K3 |
| 认证 | KEMA Type Test / IEC 60255 / IEEE C37.112 / CE / UL(部分) / GB/T 14598 | 请以原厂证书为准 |
| 安装 | 盘装 226×306mm(双高机箱)或19″机架(依Variant) | 标配安装件 |
| MTBF | ＞200,000 h（Telcordia SR-332） | ABB 可靠性报告 |
产品介绍
500kV 站改造碰过一回——设计院写 REC670 但采购按 REC650 订（价格便宜约 30%），结果 PCM600 导入 CID 发现无 Line Distance 多段多边形及 Pilot Scheme 高级菜单，只带基础距离，不符合南网/国网 Q/GDW 规范需退换。REC670 是 670 家族中线路高端保护，除标准三段距离/零序/重合闸外常选配光纤纵差或许可/闭锁纵联(Pilot Option)、IEC 61850 Ed.2 Full GOOSE+MMS（部分 -AA/-AB 含 SV 采样值选配），老 REC560/REC650 换代到 REC670 屏位开孔基本一致（严格来说 670 系列前面板略厚需核实现场屏开孔 286×186mm，极早期屏体可能需微调或加转接框），用 PCM600 做 .sed 文件迁移——但 保护逻辑元素名称与 REC650/REC560 有差异（尤其 Pilot Scheme 子菜单及 Zone Setting 映射），必须由继保专责重新整定校验而非简单”导入旧文件”。
采购提醒： 按 Option Sheet 定制，1MRK002814-AB 是常见配置之一（通常含：IEC 61850Advanced、English+中文、2×Eth、Std AI/BI、无 SV 或含 SV 依具体 Quote），不同电网公司技术规范对 GOOSE Ed.2、SV(9-2LE)、IRIG-B、模拟量点数要求不同——下单务必提供原继电器铭牌照片或 ABB 原始报价单 Option Code 列表，避免通信口（只 RS485 无 Eth）或 Pilot Option 缺失导致无法接入现有保护通道设备。
替换与升级建议
✅ 直接替换
- 1MRK002814-AB ←→ 同 Option Code 同 HW Rev → 断电拆旧、装新后用 PCM600→Connect→Read from Device(或读备份 .sed)→Download Setting→Verify Zone/Group/Pilot Param，工作量≈1～2h（含带开关传动）。
- 新批次(同 Order Code 但 Step 升级) → 物理兼容，PCM600 新版一般可向下转换 Setting File，建议逐页核对 Distance Z1/Z2/Z3、零序、重合闸方式、GOOSE Control Block 绑定——个别新 FW 菜单路径微调（如 Pilot Scheme 高级设置归并），Accept New HW 后 Download。
⚠️ 有条件替换（需改造/重整定）
- REC650 / REC560（老款线路保护）→ 可物理安装于类似屏位（注意开孔尺寸），但保护配置需重新整定，GOOSE/SNTP 对时需重配，属”换新不保导入”——建议继保班组全程参与，约半天窗口。
- RET670（变压器保护）/ REL670（母线保护）→ 不可替换，虽外壳一样但固件保护元素完全不同（REC=线路距离/纵联，RET=比率差动/突变量，REL=母线差动），插上 CID 不匹配、保护功能全错。
❌ 硬件不兼容 / 无平替
- 低压综保(MiCOM P54x/Sepam 等)→ 电压等级、CT/VT 接入方式、IEC 61850 SCL模型不同，无法直接替 。
- 无第三方引脚/固件兼容平替，670 系列须原厂或授权翻新件，纵联配合需通道设备(MUX/FO Modem)模式匹配(Permissive/Blocking/Differential)。
- 若原系统用 做 GOOSE 网络化母线保护或站控，降配 REC650 会丢失高级 Pilot/Ed.2 功能，禁止降级替换。
常见问题解答 (FAQ)
Q1：1MRK002814-AB 后缀 -AB 是什么意思？我原柜是 -AA 能换吗？
-AA/-AB/-AC 是 ABB 内部 Option 变体（通常区别在：通信 Option 含 IEC 61850Ed.1 vs Ed.2、语言包、模拟量/二进制点数、是否含 SV 采样值）。同世代 不同后缀多数可互换但须核对：① 辅助电源电压相同(48/110/220V DC)，② 通信口配置(有无 2nd Eth port/IEC 61850Ed.2/SV)，③ AI/BI 点数满足原设计。最稳妥——提供原继电器铭牌+Option Code 截图给我们或 ABB 当地办事处核对。
Q2：换完需要用 PCM600 下装定值吗？老 REC560 备份能直接用吗？
新机 EEPROM 空。用 连接→Read Backup(.sed)→Download to →逐页核对距离元件 Z1/Z2/Z3、零序、重合闸方式、Group Select、GOOSE-GSE 绑定、Pilot Scheme 参数。REC560→ 属跨代迁移 Setting 有些参数名变化（Pilot 菜单、Zone 映射），必须由继保专责校验，不建议”盲导”。
Q3：这继电器支持 IEC 61850GOOSE 及采样值(SV)吗？
1MRK002814-AB 常见配置含 IEC 61850 Basic/Advanced（GOOSE+MMS），部分 -AB 含 SV(9-2LE) 选配——须在 Order Confirmation 中确认 “IEC 61850 Ed.2 with GOOSE & SV” 若需过程总线。只 GOOSE 无 SV 也常见。若原 Order Code 只含 Modbus RTU(无 Eth port)则无法 GOOSE——订前务必确认 Option 含 “61850”。
Relion® 670 系列 ABB 主力在产(Active)，但按 Option 定制发货交期常见 4～12 周（进口清关影响）。全新原装带 KEMA 型式试验报告及 COC，质保 12 个月（非人为），授权翻新品保 6 个月合同注明。关键 220kV+ 站点建议 N+1 冷备或确认区域维保中心可调拨。
Q5：和 RET670/REL670 外观一样怎么区分？
看面板下方铭牌——型号栏写 / RET670 / REL670，或上电自检后屏显” Line Prot.” vs “RET670 Transformer Prot.” vs “REL670 Busbar Prot.”。订货单须注明” 线路距离保护 1MRK002814-AB”并附 Option Sheet，采购审核时重点核查 Model 栏。
Q6：安装防损注意事项？
断开直流操作电源及 CT 回路（CT 二次侧短接！严禁开路）；VT 回路断开 PT 小开关；拧紧紧固力矩(端子按说明书典型 0.5～0.8 N·m)；接地端(⏚)接保护专用接地铜排；光纤 GOOSE/SV 口插 LC-LC 跳线前验光功率；上电观察 RUN 绿灯常亮、TRIP 灭——做带开关传动试验确认跳闸矩阵正常再投运。
