产品详情

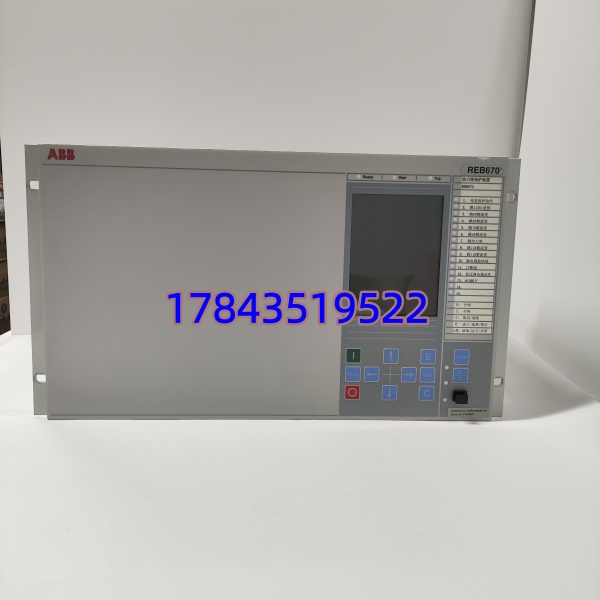

· 型号：REB670（配置代码 1MRK002820-AC）
· 品牌：ABB（Hitachi Energy — Grid Automation）
· 系列：Relion® 670 Series — Transformer & Reactor Protection IED
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | ABB Relion REB670 Transformer & Reactor Protection IED (Application Package for Main & Backup Protection) | 1MRK002820-AC 为典型 BOM/配置码 |
| 应用范围 | 主变压器(2-winding/3-winding)、自耦变、并联电抗器主保护(百分比 diff)+后备(过流/零流/过激磁/非电量) | 严格来说 500kV 自耦变需确认配置包含 3-wdg diff |
| 差动保护 | 比率制动 Diff(87T)、2nd/5th 谐波涌流抑制、TA 饱和检测(unblock on stability)、CT 断线报警/闭锁 | 三段折线特性可调 |
| 高阻接地 | 64R/51N 高阻抗 REF(option)、定子接地(Generator app 不属 REB 主责) | — |
| 过激磁保护 | V/Hz (24 V/Hz) 五段反时限 / 定时限 | — |
| 后备保护 | 高压/中压/低压侧独立过流(51/51N)、方向过流(67/67N)、零序过压(59N)、非电量重瓦斯/温度跳闸 | 依配置包激活 |

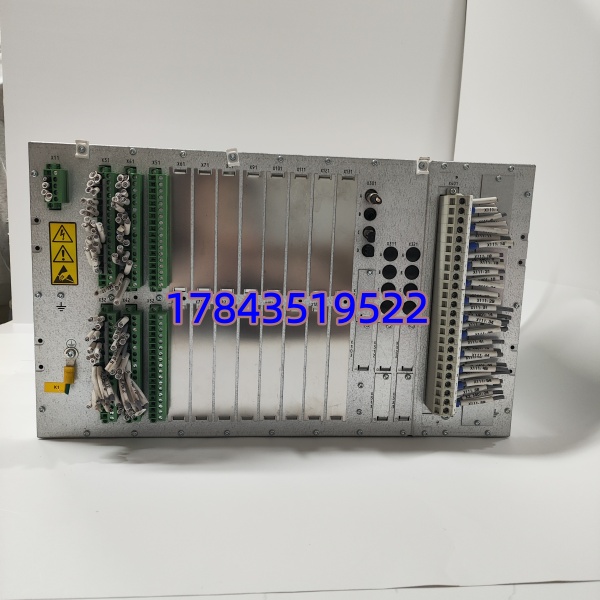

| 模拟量输入 | 可配 4/8/12/16 AI(AC 电流/voltage)，典型每侧 3CT+3VT → 需 12AI 起 | CT 额定 1A/5A 可设 |
| 二进制 I/O | 标配或扩展至 16DI / 16DO(Form C 或 Form A 依 BOM)，非电量跳闸专用 DI 独立光耦隔离 | — |
| 通信接口 | 2× 100Base-TX Ethernet(IEC 61850-8-1 GOOSE / 61850-7-2 MMS)、可选 2× RS-485(Modbus/DNP3/IEC 60870-5-103) | 双网冗余(RSTP/PRP 依 fw) |
| 配置/调试口 | Front USB + 后面板 Ethernet / Serial(RS-232) | PCM600 v2.x+ 管理 |
| 时间同步 | SNTP / IRIG-B / PPS 输入（光纤或 BNC） | — |
| 电源 | 24–110V DC 或 110–250V AC/DC 双电源模块可选（依 BOM——现场高压站多配 110V DC 双电源） | — |
| 工作温度 | -25℃ ～ +55℃（运行），-40 ～ +85℃（存储） | IEC 60255-21 |
| 认证 | IEC 60255 / IEC 61850-3 / IEEE C37.90 / KEMA Type Test / DL/T 860 国南网认证(依批次) | — |

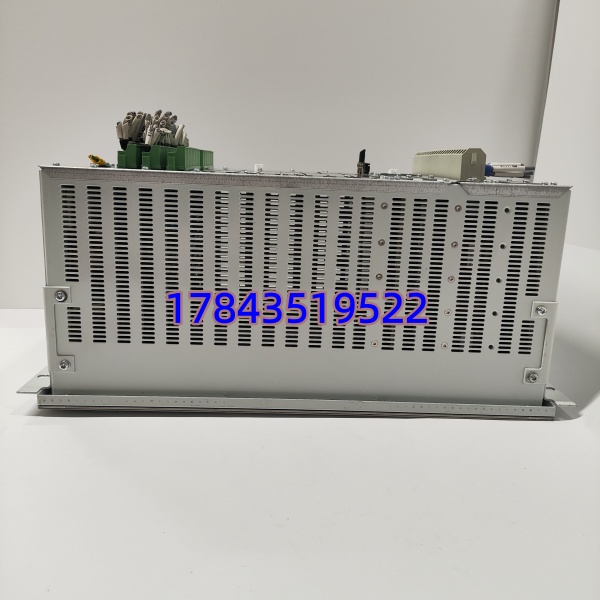

| 尺寸/安装 | 19″ 机架 4U 或半嵌入式 配前后面板（屏柜安装），约 177×482×280 mm | — |
| 配置软件 | ABB PCM600 (Protection & Control Management Toolset) — 免费授权随设备 | GED/SED/SCD 文件管理 |
| 备注 | 1MRK002820-AC 中 “AC” 常指 Application Code(变组主保)非电压等——最终功能以 Order Specification 为准 | — |
产品介绍
某 500kV 站老 REL561 退役换 REB670——投运前做 TA 饱和模拟和二次谐波制动角扫描，比率制动斜率 0.15/0.3/0.6 三级可调，内桥角差补偿一步设完。(现场实测发现 670 系列出厂固件版本差异大——建议到货第一时间用 PCM600 读固件版本并升到现场规定版本，避免 GOOSE 数据集格式与变电站 SCD 不匹配。)严格来说 REB670 是应用包名：硬件平台跟 RED670(线路)、REC670(断路器失灵/死区) 同壳，差异在安装的应用 license key + 配置——订时务必提供原 ABB Type Approval Sheet 或旧屏 BOM 以免配错应用包(如误订 REC670 不能跑 Diff)。
采购端 ABB 保护继电器交期近年在 8–20 周（瑞典/芬兰/中国产波动），国内项目多靠 ABB 当地办事处配单。对运行中的 220kV/500kV 变组保护——继电保护 IED 极少坏但液晶屏/电源模块有寿期，建议按站点 1:1 备同配置整机或至少备电源模块+显示模块。下单前必须提供：①原屏 BOM 或 Type Test Report 首页 ②CT 变比/接线组别(YNd11 etc.) ③通信规约要求(IEC 61850 GOOSE VLAN ID / Modbus 寄存器映射若有旧综自接入)。
替换与升级建议
✅ 直接替换
- REB670 (1MRK002820-AC) ←→ 同配置 REB670（不同生产批次/fw 版本）：直接互换，用 PCM600 从旧装置读参数/SG/GSE 文件备份→新装置下载（或导入 SCD 中 IED Section 重关联），约 30–60 min（含压板/非电量传动）。建议新机到货先做离线参数核对再上屏。
- ：物理同平台不同应用包——RET670 含发电机+变压器一体应用， 纯变压器；若原屏是 RET670 作主保不建议简单互换(功能分配不同)，新扩屏或独立变组保护用 正常。
⚠️ 需确认配置/应用包
- ：硬件外壳相同但应用 license 不同——不能互相刷应用包替代（ABB 可付费重授权但现场不推荐）。订时核对 BOM 中 ” Application Package” 明确列出。
- ：属整体保护屏改造升级，需重新设计端子排/CT/PT 回路——改动量大，不只换装置。
❌ 硬件不兼容 / 用途不同
- REF615 / RET615（中低压侧 Compact 保护）：615 系列为 Compact 壳、I/O 点数少、无双 CPU 架构，不能替 670 做高压变组主保护（虽都有 Diff 功能但精度/TA 数量/GOOSE 能力不同）。
- 普通 RTU / 测控装置：无保护算法不能替代。
ABB 新件通常需按 Order Specification 工厂预制——要求供应商提供：①Type Test Report 副本 ②PCM600 offline project (.pcmp) 预配置（或承诺配合现场下装）③序列号与原厂 COC。
常见问题解答 (FAQ)
问：1MRK002820-AC 中 AC 是什么意思？跟我现屏 BOM 对得上吗？
答：”AC” 通常是 ABB 内部 Application Code 指代变压器主保应用包(含 Diff+过激磁+高阻接地等)，具体功能激活以 Order Specification（类型批准书/Type Approval Sheet）为准——订前拍原屏 BOM 首行或旧装置铭牌照片给我们核对最保险，避免订成 REC670(失灵)或 RED670(线路)。
答：用 PCM600 从旧装置或 SCD 文件导出 IED 参数/SG/GSE → 新装置写入选”Replace All Settings” → 核对 CRC 校验和。建议新机先离线比对定值单再投入运行，非电量压板接线需目测核对不靠软件。
问：ABB 原厂交期？国内一般有库存吗？
答：ABB 保护继电器多为按单配置出厂（瑞典/芬兰/中国宜兴产），常规交期 10–20 周；国内项目渠道偶有同配置库存但通常需订货——急单尽早提需求并确认是否接受邻近配置改参数(需 ABB 技术支持确认)。
问：支持 IEC 61850GOOSE 直接跳闸吗？与旧站 SCD 兼容吗？
答：支持 GOOSE Pub/Sub（跳闸、位置、报警），MMS 做站控层读写。与变电站 SCD 兼容性取决于 GOOSE Control Block 命名约定——新装置 import 到 System Configuration 工具(如 ABB SCT 或 +第三方 SCT) 关联现存 ICD/IED 即可，建议到货早做 SCD 联调。
