描述
产品详情
· 型号：PU519
· 品牌：ABB
· 系列：Advant OCS（Advant Station 500 RTA）
技术参数
| 参数项 | 指标值 |
|---|---|
| 模块定位 | 实时加速器板（Real-Time Accelerator, RTA），被动插卡 |
| 完整订货号 | 3BSE018681R1（PU519A 同号归并） |
| 适用主机 | Advant Station 500 系列 UNIX 工控机（SGI/HP-UX 时代机型） |
| 适配控制器 | AC410 / AC450（经 MB300 令牌总线对话） |
| 总线接口 | 5 V 32-bit 33 MHz PCI（标准 PCI 插槽，非 PCIe） |
| 通信接口 | 双通道 MasterBus 300（10 Mbit/s 级令牌，RS-485 物理层），部分版本带 RS-232 辅助口 |
| 板载处理器 | 32 位 RISC 协处理（~50-100 MHz 等效），独立晶振 |
| 本地内存 | 板载 SRAM 任务缓存（1-4 MB 依 Rev）+ Boot PROM |
| 卸载功能 | MB300 帧解析、SFC/FB 实时任务加速、HMI 数据预取 |
| 供电 | PCI 总线 +5 V（典型 <5 W），不外接 24 V |
| 指示 | PWR / RUN / ERR / COM 类 LED（依 Rev） |
| 热插拔 | 不支持（PCI 设备需关机插拔） |
| 工作温度 | 0 ℃ ～ +55 ℃（个别渠道标 -20~+70 ℃ 以铭牌为准） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5-95 % RH 非冷凝 |
| 防护等级 | IP20（工控机箱内） |
| 尺寸/重量 | 约 160×120×40 mm，0.3-0.4 kg |
| 软件环境 | Advant Station 500 OS、Control Builder M、800xA 早期版（PU515A 起部分新系统不认 USB 版） |
| 状态 | Legacy 备件，800xA 5.1 后带 USB 版本不推荐 |
产品介绍

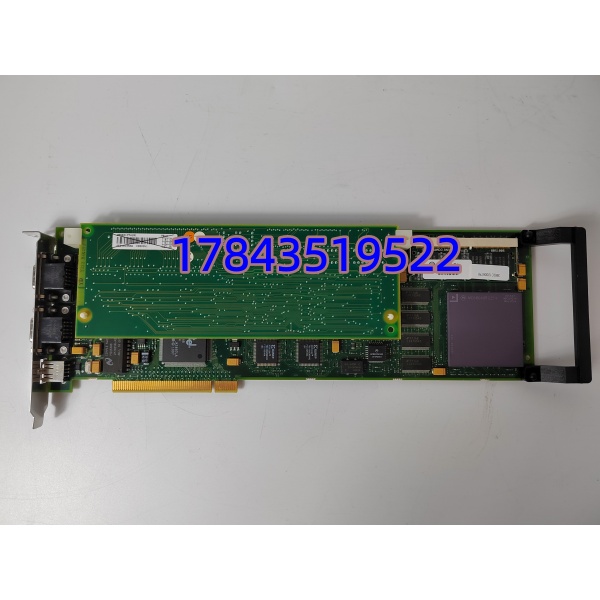

双通道 MB300、PCI 5 V 32 位、板载 32 位 RISC 把令牌帧解析扛走——这三个硬参数基本锁死 PU519 在 Advant Station 老操作站里的位置。它不跑控制逻辑（那是 AC450 PM5xx 的事），只解决“UNIX 工控机主 CPU 被 MB300 协议栈拖死、操作工点阀门反馈延迟 2 秒”这种上位机瓶颈。某个炼油厂 DCS 升级碰到过：原站 2004 年 PU519 的 PCI 金手指氧化，MB300 重传率飙到 7%，趋势图卡顿；换板前不擦 PCI 槽灰尘，新板上去同样丢帧——RTA 板故障 80% 先查 PCI 接触和 MB300 终端电阻，不是板坏。

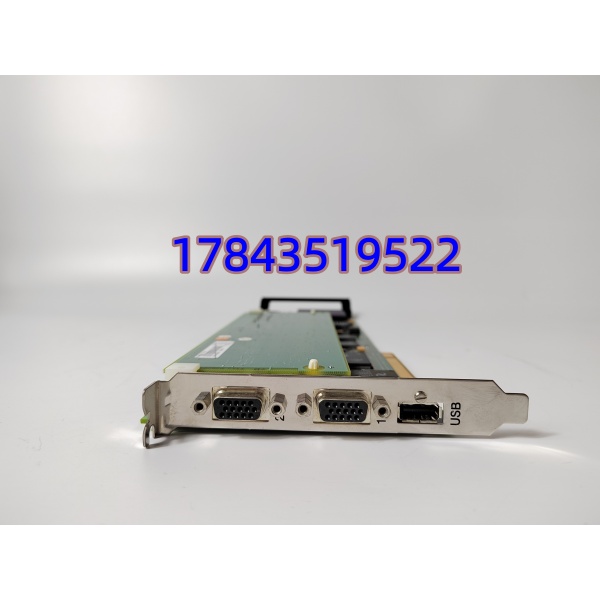

严格来说它只在 Advant OCS / Advant Station 500 这条窄链里算原生件：插进带原生 PCI 槽的 UNIX 工控机，走 和 AC450 说话；它不是 AC800M PM85x 右侧扩展槽的 PU519（那条线是另一支，PU511/PU512/PU514/PU519 互斥但宿主是 CPU 模块不是工控机），搜页里把两者混写是常见错类。 带 USB 口的 PU519 在 800xA 5.1 文档里被点名不推荐，迁移走 PU515A（3BSE032401R1，无 USB）或外部 RTA 单元 PU410/PU412； 新项目别再选它，老柜续命才是主场景。
