产品深度介绍

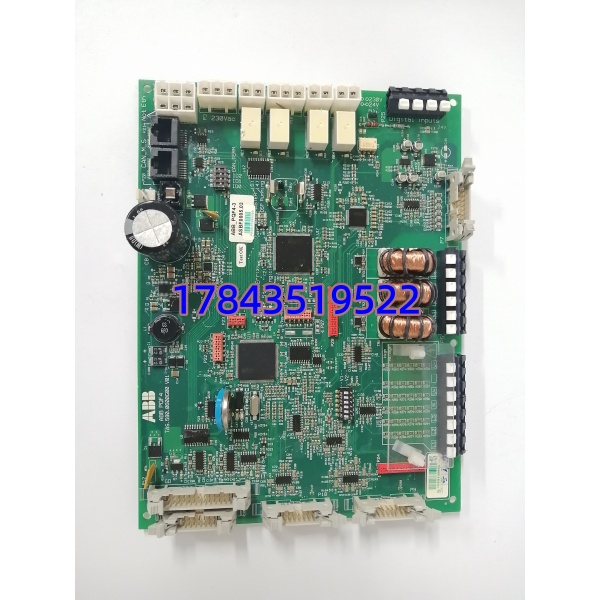

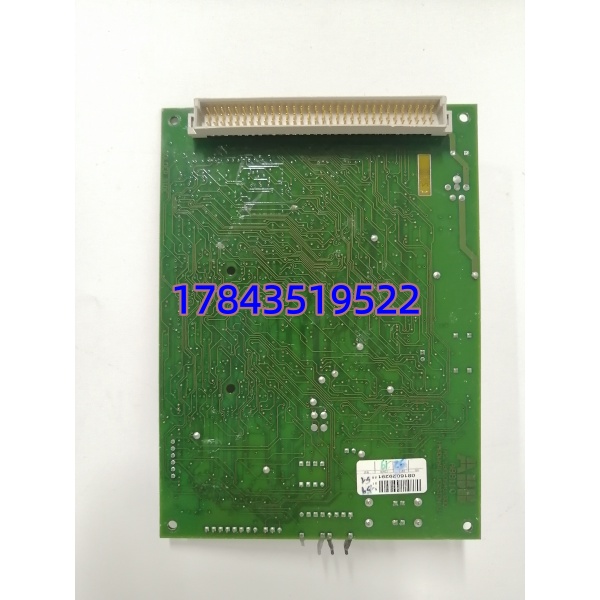

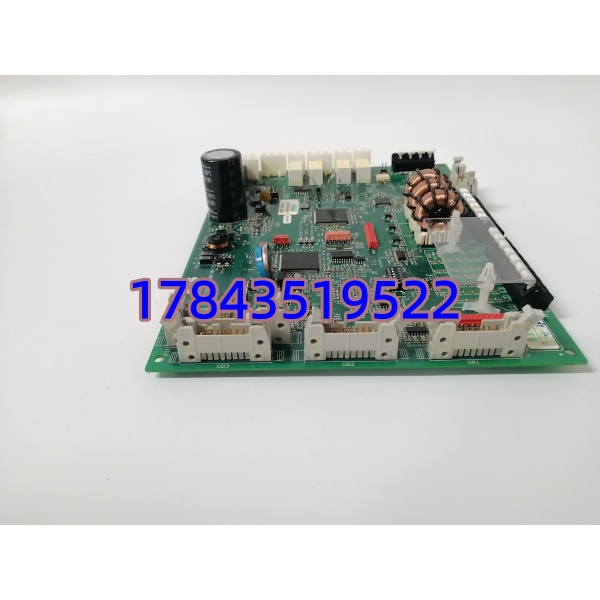

这个型号在市面上信息特别分裂，我先把这事掰扯清楚。同一个PQF4-3 TAS.580.0600G00 V01，在不同的供应商嘴里被说成了完全不同的东西：有的说它是600A有源电力滤波器（APF）功率模块，有的说它是模拟输入/输出模块，有的说它是功率因数控制器，甚至还有说它是通信软件的。经过交叉比对多个来源的核心参数，最靠谱的定位是ABB PQF4系列有源电力滤波器的600A功率模块——几个描述为APF模块的来源都指向600A补偿电流、三相四线、2~50次谐波治理、响应时间<100µs这些高度一致的技术规格，而模拟IO模块版本的参数（-10V~+10V输入、12位分辨率）则与PQF4这个型号前缀完全不匹配。
这玩意儿本质上就是个”智能电流源”。变频器、整流器、UPS这些非线性负载往电网里灌谐波，它通过高速DSP实时检测负载电流，用FFT算法把谐波分量拆出来，然后通过IGBT逆变器产生大小相等、方向相反的补偿电流怼回去——说白了就是用”以毒攻毒”的方式把电网波形掰成正弦波。
采购这型号最头疼的是什么？它的额定补偿电流到底是多少，不同来源各执一词：600A的说法占了上风，但有来源同时提到”75A典型值”和”600A”两种口径，很可能是同一个模块型号在不同电压等级或不同并联数量下的标定差异。此外，有多个来源明确标注此模块为”功率单元，不含人机界面或独立控制逻辑——所有参数设置均由PQF系统主控完成”，这意味着你下单时如果只买这一块功率模块而没有配套的主控单元，装上去也点不亮。下手之前最好把旧模块的照片发来，确认一下是功率模块本体还是带控制面板的整机。
它的硬指标是能打的：2~50次谐波任意选择滤除，不像老式LC无源滤波器只能干掉固定频次；响应时间<100µs，电机启动瞬间的谐波冲击能马上兜住；补偿精度>95%，治理后电压总谐波畸变率（THDv）能压到5%以下。而且支持多模块并联扩容，单柜从600A一路拉到几千安培，大型轧钢厂、数据中心、充电站都能用上。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PQF4-3 TAS.580.0600G00 V01 |
| 制造商 | ABB |
| 产品类型 | 有源电力滤波器（APF）功率模块 |
| 额定补偿电流 | 600A（典型值）/ 部分渠道标75A |
| 工作电压 | 380/400/480 VAC，±10%，50/60 Hz |
| 系统架构 | 三相四线制 / 三相三线（可配置） |
| 谐波治理范围 | 2~50次（可选择滤除特定次谐波） |
| 响应时间 | <100 µs（全响应）/ <20 µs（电流阶跃） |
| 补偿模式 | 谐波 + 无功 + 三相不平衡（可组合启用） |
| 拓扑结构 | 四桥臂IGBT逆变器 |
| 开关频率 | 10~20 kHz（自适应） |
| 功率损耗 | <2.5% 额定容量 |
| 通信接口 | RS485（Modbus RTU）、CANopen、干接点 |
| 防护等级 | IP20（标准）/ 可选IP54 |
| 冷却方式 | 强制风冷（智能温控风扇） |
| 工作温度 | -10°C ~ +45°C（部分版本可-40°C） |
| 认证标准 | CE、IEC 61000-6-2/4、EN 61000-3-12 |
应用场景与行业案例
“变压器哼得厉害、电缆烫得不敢摸、电容器炸了一柜子、电费单还莫名其妙多了一大截”——这四样事凑一块儿，八成就谐波超标了。变频器、整流器、UPS这些”非线性负载”往电网里灌的谐波，能把整条配电系统折腾得鸡飞狗跳。PQF4-3就是专门收拾这个烂摊子的。
典型应用场景
- 汽车制造厂冲压车间：几十台伺服驱动器同时干活，5次、7次谐波能把总降变压器的THDv干到8%以上——PLC通讯故障、接触器误动作轮着来。装了PQF4系统之后THDv压到2%以下，年减少非计划停机120小时。
- 大型数据中心：一堆UPS、开关电源的谐波叠加，零线电流能飙到相电流的1.7倍。三相四线制的PQF4-3专治零序谐波（3次、9次、15次），N线过热烧端子排的事就能消停了。
- 炼钢厂电弧炉：熔炼期电流剧烈波动，谐波频谱从2次到25次满天飞。无源滤波器根本兜不住，PQF的自适应算法能实时追踪频谱变化动态补偿，THD从25%压到5%以内。
- 电动汽车充电站：大功率直流充电桩群谐波叠加，供电局检查电能质量超标罚款是常事。用模块并联扩容到上千安培，IEEE 519标准轻松过。
真实感微案例
某沿海城市的商业综合体，中央空调、电梯、照明一大堆变频设备，配电房三相电流不平衡到20%以上，功率因数掉到0.78，供电局每个月罚款单都跟着电费一块来。物业经理被逼得没招了，找了个做电能质量改造的工程队来评估。方案里核心就是一块-3 TAS.580.0600G00 V01功率模块加上配套的主控单元。装上去调试那天，工程队带着钳形谐波表在低压进线柜那儿测——谐波畸变率从改造前的18%直接掉到3.2%，功率因数稳稳停在0.96。物业经理盯着仪表上的数字，脸色从怀疑变成了”这钱没白花”。后来算了下账，每个月罚款省了大几千，电容补偿柜炸电容的维修费也省了，两年回本。
