描述
产品详情

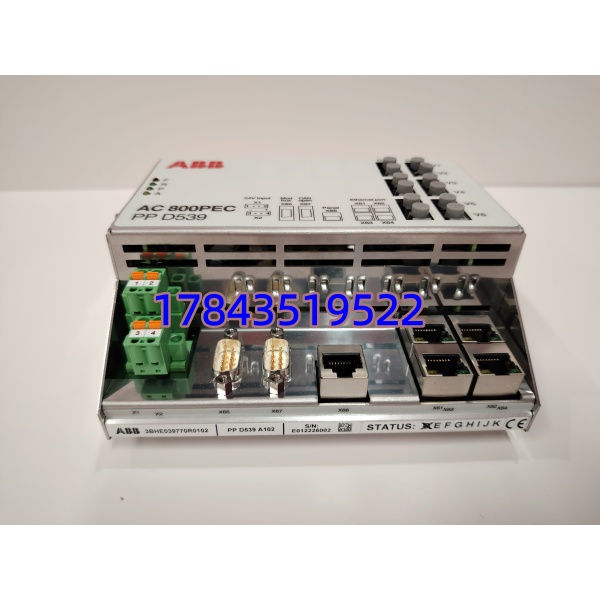

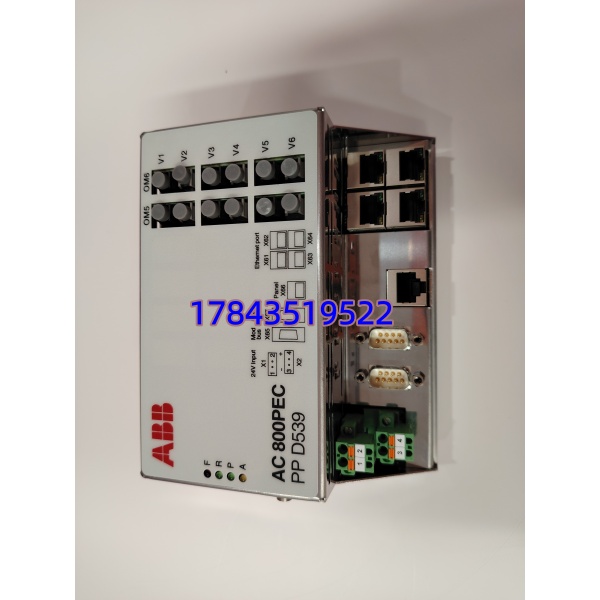

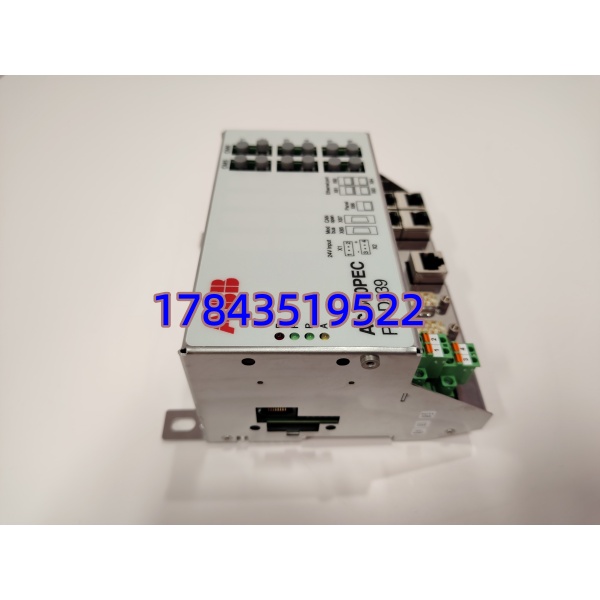

· 型号：PPD539A102（3BHE039770R0102）
· 品牌：ABB
· 系列：AC 800PEC / PEC 800（后期版本，与早期 PPD113B01 同系统但不同代——不可混插同一机架）
规格参数
- 模块类型：AC 800PEC Processor Board / CPU Module（PPD539 A-series）
- ABB 物料号：3BHE039770R0102，硬件版本标记 A102（A1xx/A2xx 为步进 rev，EEPROM/firmware 需匹配）
- 适用系统：ABB ACS 6000 中压交流传动（后期出货机型）、PCS 6000 HVDC Light、STATCOM、大型风电变流器（PEC 平台）
- 处理器：双核 PowerPC / Freescale QorIQ 或同类 RISC @ ≥800MHz–1GHz（依 sub-rev），硬件浮点+VPU
- 用户内存：DDR2 SDRAM 256 MB（程序运行），非易失 Flash / NAND 128 MB（项目+参数+故障录波缓存）
- 最小控制周期：典型 50 μs（功率单元任务），慢任务 1–10 ms 可配
- 控制算法支持：Direct Torque Control (DTC)、Field Oriented Control (FOC)、Space Vector PWM、死区补偿（固件依赖）
- 通信接口：背板高速总线连 I/O 及功率单元驱动接口；2× 10/100/1000 Mbps Ethernet（CEX bus，Modbus TCP / ABB 专有 / IEC 61850 部分固件）；多路 LC 光纤端口（与 IGCT/GCT 驱动同步，1300nm 62.5/125μm）
- I/O 扩展：通过 AC 800PEC I/O 模块（PPXxxx）或背板连接 S500 AI/AO/DI/DO；可经 Profibus DP / Modbus RTU 扩展
- 冗余支持：可配冗余 CPU 对（Primary/Backup）需专用同步电缆与冗余背板电源（部分版本需 PPD539A102 成对同 rev）
- 供电方式：控制柜背板/专用 PEC 电源模块供 24 V DC（±10%），典型功耗 18–28 W
- 状态指示：多枚 LED（PWR / RUN / ERR / COM / Fiber Link A~D / BAT / HDD）
- 电池备份：外接或板载 3.6V 锂电池座（保持 NVRAM 参数，建议 5 年一换）
- 安装方式：插入 AC 800PEC 控制柜专用机架槽位（与 PPD113 插槽机械兼容但 EEPROM/firmware 代不同—不可混插同一系统）
- 工作环境：0℃～+55℃（柜内），5%–95% RH 无凝露；存储 -40℃～+85℃
- 认证：CE / UL / cUL / DNV（部分），符合 IEC 61800-3 EMC
- 物理尺寸/重量：约 6U Eurocard（233×160mm）/ ≈0.7–1.0 kg
严格来说 PPD539A102（3BHE039770R0102）与早期 PPD113B01（3BHE023784R2530）不能互换——虽插在同一型 PEC 机架机械槽位，但背板 ID PROM、固件平台（Control Builder PEC version 5.x+ vs 3.x/4.x）、光纤协议与功率单元通信栈不同。您的现场若原装 PPD113 切勿买 PPD539 替入（反之亦然），必须以原机拆下件激光标物料号为准。同代不同 A102/A103 小 rev 通常可向下兼容但工程文件 CPU Type 需匹配。PPD539 与 IGCT 驱动板(GVC714A101 或新版 GVCx) 建议成套做兼容测试。
产品介绍
在某铝厂后期进货的 ACS6000 整流柜碰过——原先 PPD113 的备件插不进新机架（ID PROM 拒认），查 BOM 才发现已悄换成 PPD539A102，旧冷备直接作废。PPD539A102 就是 ABB 中后期 ACS6000/PCS6000 用的”大脑”（替早期 PPD113 平台），算力与内存翻倍、光纤口更多、支持更长故障录波——它挂了同样导致整柜脉冲封锁（Blocked）传动停运。现场实测发现老故障模式类似：运行 8–10 年后 BGA 焊点热疲劳致偶发 Watchdog Reset，或锂电池耗尽 NVRAM 参数丢失致首启失败。
从库存经理角度说句实话：PPD539 系列部分区域已 Limited Availability，原厂新件交期 10–20 周起，市面 NOS 与认证翻新并存。A 类 Top 关键件——单 CPU 配置每柜备 ≥1 件冷备（Buffer Stock），冗余配置全厂 N+1 合并池；若装置寿命 > 5–8 年且无明确迁移计划关注 Last-Time-Buy——特别注意：先确认现场现役是 PPD539A102 而非 PPD113B01 再采购，二者备件池不可合并（常见踩坑）。建议 PPD539 + GVC驱动板 + IGCT 功率管 按成套兼容性测试后分别入库。
应用场景与库存策略
PPD539 CPU 故障 = 中压传动/变流器脉冲封锁 → 整线停产（轧机/电解/风电脱网）。与 PPD113 同理但多见于 2010 年后投运机组。
- 冶金/铝电解 ACS6000（后期批次）整流/传动控制柜（单 CPU）：建议每面控制柜备 1 件冷备件密封存放，标签注明完整物料号 3BHE039770R0102 及固件兼容版；多套同型装置 N+1 合并备件池。
- PCS6000 HVDC / STATCOM / 风电变流器控制柜（常冗余配）：按全厂 N+1 谈供应商寄售代管；冗余对须两片同型号同固件 rev 可同步。
- ：绝对不互通——机械插槽看似相同但背板协议与 ID PROM 不同，插错机架报”Unsupported CPU Type”且不运行。核对现场拆下旧板激光标是 (3BHE039770R0102) 还是 PPD113B01(3BHE023784R2530) 再下单。
- 停产过渡期提示：登录 MyABB 查 PCN，若确认 EOL 且无升级计划按剩余寿命×年失效率(约0.3%~0.5%)×安全系数 2 做 Last-Time-Buy——优先找带原厂标签 NOS 或 ABB Certified Refurbished，到货需上电自检+与驱动板做光纤 Align 测试。
真实案例：西北某电解铝系列 #2 整流机组 ACS6000（2015 年货，配 ）大修后试车时控制柜偶发”CPU Watchdog — Reboot”，频次渐增至半小时一次——拆下 （板龄 9 年）BGA 返修痕迹暗示热循环疲劳，库房早先按新机 BOM 备了一件 3BHE039770R0102 NOS 冷备（注：旧 PPD113 冷备不适用此柜！），断电拔旧→插新→Control Builder PEC Download 项目（或从 CF 引导）→光纤 Link OK → 运行稳定，全程 35 分钟。若等调货代理报 10 周或误购 替入（不兼容）将直接耽误复产——事后将 +GVC714A101+5SHX1006H0003 IGCT 列入 ABC-A，强制每套后期 ACS6000 柜 1 件 冷备并两年做一次上电引导测试（确认 Battery OK）。
