产品详情
· 型号：PPD113 B03-26-100100
· 品牌：ABB Ltd.
· 系列：AC 800PEC / Unitrol 6000 series — DDC Processor Module（配合 PCD 触发板、PM8xx PEC CPU 或独立运行于励磁控制架构）
规格参数
- 完整物料号：3BHE023584R2625（常见变体 R02625/R02825，需核对 BOM 兼容性）
- 模块全称：PPD113 DDC Processor Unit for AC 800PEC / Unitrol Excitation System
- 架构定位：Direct Digital Control — 执行励磁调节算法(PSS, AVR, OEL等)或传动桥控算法，连接 PCD 系列脉冲分配板
- 处理器：依版本 PowerPC 或 x86 嵌入式 CPU（具体主频需核对，早期为 MPC8xx 系列）
- 内存：板载 DRAM（程序运行）+ Flash（固件/应用存储），容量依版本（常见 32~128MB Flash，需核对手册）
- 背板接口：Harmony S100 Bus 或 CEX Bus（与 AC 800PEC 机架/Unitrol 机箱互联）
- 配套模块：需配 PCD232A/PCD235 触发脉冲板、电源模块、可选通讯卡(CI854 etc)
- 前面板指示：RUN / ERR / COM / APP LED，部分版本带 7-Seg 状态码显示
- 启动/引导：通过背板或从 CompactFlash/Flash 加载固件与应用，支持在线下装(需 Control Builder M / Unitrol Engineering Tool)
- 通讯能力：背部总线连 I/O + 上行 Ethernet/串口连 CBA/OPC Server（依系统架构）
- 工作温度：0℃ ~ +55℃（控制室级），存储 -40℃ ~ +85℃
- 供电：通过机架背板由 PS 电源模块提供（+5V / ±15V / +24V 依机架类型）
- 防护：机箱安装，导轨/螺柱固定，三防漆处理（Conformal Coating 选件）
- 认证：CE / UL / cUL / IEC 61000-4 EMC
- 物理：标准 ABB 模块宽度（通常 1 SU 或 1/2 19″ 插槽宽），约 200~300g
产品介绍

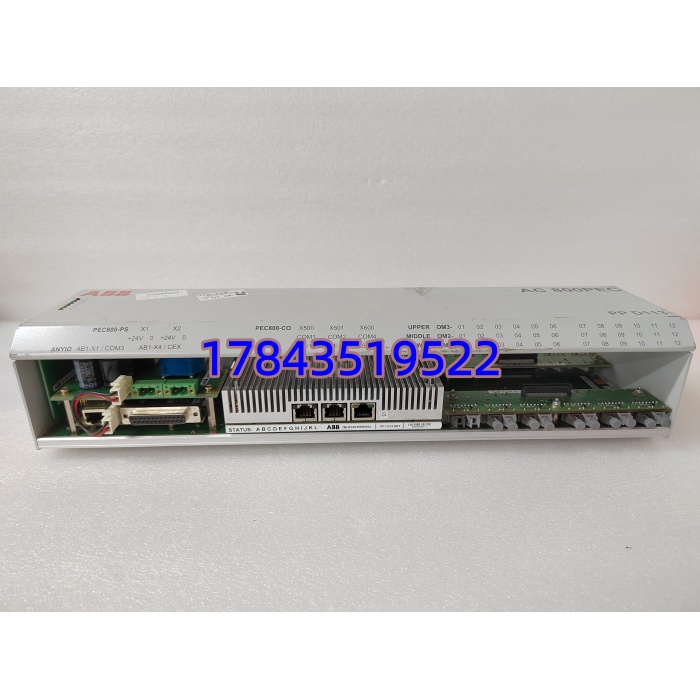

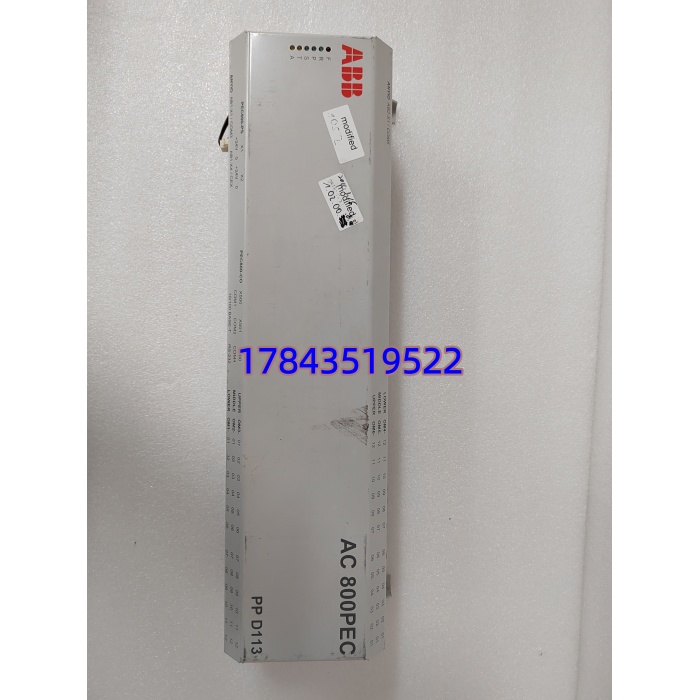

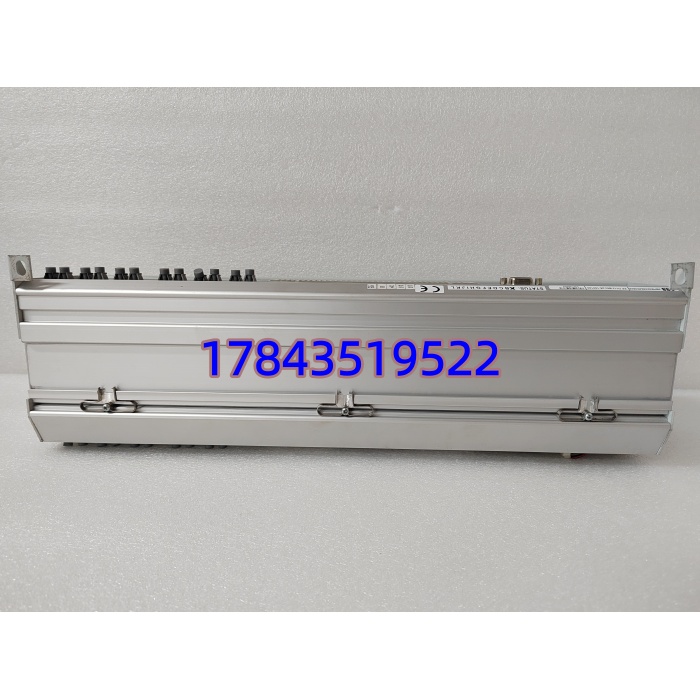

PPD113 B03-26-100100（3BHE023584R2625）是 ABB AC 800PEC 大功率传动系统或 Unitrol 6000 静态励磁系统中的 DDC 处理器模块——简单理解就是这套系统的”大脑”。它跑励磁调节 PID（AVR+PSS+OEL/UEL）、计算晶闸管触发角 α/β，然后把触发指令交给 PCD 系列脉冲分配板去驱动可控硅阀。跟普通 PLC CPU 不同，它对中断响应和周期确定性要求极高——微秒级 jitter 都可能导致触发脉冲相位漂移，影响换相或励磁性能。
有一点要注意：这模块通常不单独运行，必须与指定版本的 PCD 触发板、电源模块及机架背板配套，且固件版本要和 Engineering Tool（Control Builder M for PEC 或 Unitrol 专用软件）匹配。老站在用版本如果较老，贸然插新版 PPD113 可能报 Hardware Mismatch 或 Firmware Incompatible——采购前务必拍照铭牌确认 B03-26-100100 中 B03 批次/选项码与你现用一致，最好能核对 3BHE023584Rxxxx 完整物料尾号。
应用场景与行业案例
我在电厂遇过最紧张的时刻：#3 机 Unitrol 6000 励磁柜 PPD113 板卡上电后 APP LED 红色闪烁，CompactFlash 读不到——卡座簧片疲劳导致固件加载失败，励磁系统退出自动方式转手动受限运行。这种模块挂了，机组只能限负荷甚至停机，没有”降级”一说。换块测好的同版本 PPD113，插回 CF 卡，上电自检通过，2 分钟恢复 AVR 自动。
典型应用：
- 大型同步发电机静态励磁(Unitrol 6000)：AVR+PSS+OEL 算法宿主，直接决定电压调节品质与暂态稳定。
- HVDC 换流站控制接口层：部分背靠背工程用 AC 800PEC + 做桥臂顺序控制与触发角预计算（上级为 PEC CPU，PPD 做 DDC 展开）。
- 中压直流传动 / 电解整流：多脉波整流桥控制，需与 PCD 触发板配合完成相控。
- SVC TCR 触发控制主机：调节电抗器导通角维持节点电压， 跑闭环控制算法。
真实案例：
北方某 600MW 机组，小修中发现励磁柜 （同型号 B03-26-100100）前面板 ERR 常亮，复位无效，日志提示”Application Checksum Error”。原因为早年 CF 卡写次数耗尽出现坏块。库房有块测试 OK 的拆机 （同物料 R2625），断电换板→插入原 CF 卡（已做镜像备份）→上电→Run 灯绿→与 DCS 通讯恢复→做阶跃响应试验 OK，全程 40 分钟恢复自动励磁。电气专工说：”以后 CF 卡两年一换，这 CPU 板留冷备。” 说实话，新 Unitrol D 系列已换代，但老站这板子还得再撑十年。
