描述
模块详情
· 型号：PPC907BE（3BHE024577R0101）
· 品牌：ABB（Hitachi Energy）
· 系列：UNITROL 6000 励磁主控 / AC800PEC / DCS800 励磁单元
规格参数
- 订货号：3BHE024577R0101
- 模块型号：PPC907BE（亦标 PPC907BE101）
- 适用系统：ABB UNITROL 6000 静态励磁系统、AC800PEC 高性能驱动控制器、DCS800 直流传动励磁控制单元
- 产品类型：励磁主控处理器板（PPC — Process Power Controller）
- 核心功能：AVR 自动电压调节、励磁电流 PID 闭环、V/Hz 限制、过励/欠励限制、失磁保护、晶闸管/IGBT 脉冲触发分配
- 处理器：32 位 PowerPC RISC / 浮点 DSP（具体主频依版本，早期约 200～400 MHz，后版可达 800 MHz——以实物铭牌为准）
- 内存：RAM 256 MB SDRAM（部分版 512 MB），Flash 程序存储 128～512 MB（依固件版本）
- 模拟量输入（AI）：多路 16 bit 高精度 ADC，采集机端电压、励磁电压、励磁电流、定子电流、转速信号
- 数字量 I/O（DI/DO）：断路器位置 DI、风机/故障 DO、复位控制等（具体点数依背板插槽配置）
- 触发接口：高压隔离光纤脉冲输出 → 晶闸管/IGBT 整流桥门极驱动
- 背板通讯：内部高速光纤总线（连接 PCD232A IO 通讯板、HMI、同期装置、冗余 CPU）
- 调试接口：RS-232 串口（本地调试）、以太网口（部分版用于参数下载/监控）
- 电气隔离：控制侧 ↔ 功率侧光电隔离 ≥ 2500～5000 V AC（励磁应用）
- 供电电压：DC 24 V（典型范围 18～30 V DC）
- 典型功耗：≤ 12 W（多数资料标 4.5～5 W 典型，最大依负载）
- 前面板指示：PWR（电源绿）、RUN（运行绿）、ERR（故障红）、TRIG/PLS（脉冲使能指示）
- 安装方式：插入 UNITROL 6000 控制柜专用机架插槽或 AC800PEC 机架，螺钉固定
- 工作温度：-20～+60℃（部分资料宽温 -25～+70℃，以实物标称为准）
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH（非凝露）
- 防护等级：IP20（柜内安装）
- EMC/标准：符合 IEC 61000 变电站励磁抗干扰标准、IEC 61131
- 尺寸/重量：欧卡标准插卡尺寸，约 230×180×40 mm，重约 0.85～1.0 kg
产品介绍

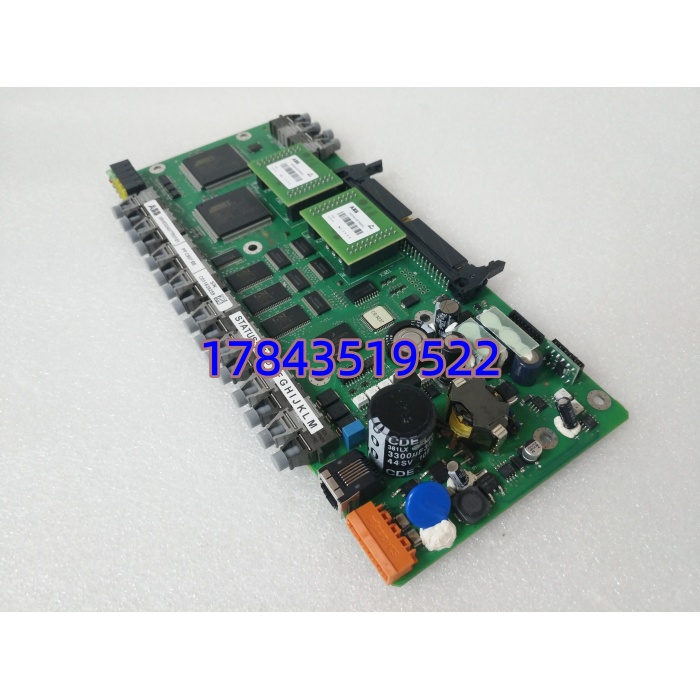

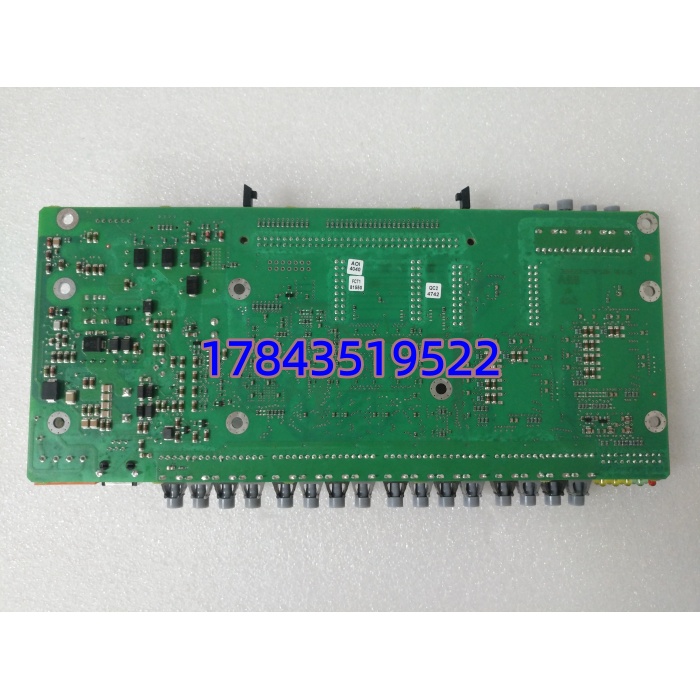

PPC907BE 是 ABB UNITROL 6000 静态励磁装置和 AC800PEC/DCS800 励磁单元里的核心主控 CPU 板，俗称”励磁大脑”。它跑 AVR 调压算法，实时采集 PT/CT 二次信号做励磁电流闭环，算出可控硅触发角再通过光纤发给脉冲放大板，同时执行全套过励/欠励/VF 限制和保护逻辑。
坦白讲，这板子跟普通 PLC CPU 不一样——它强调确定性和纳秒级脉冲同步，AD 采样精度高，光纤隔离触发抗励磁柜旁强干扰。组态用 ABB PS2/Control Builder for Excitation，参数和固件绑定较紧，换板后要核对固件版本匹配度，别拿错旧版往新系统插。
应用场景与行业案例
我在现场碰到过发电机并网前励磁无法建压，查半天是 PPC907BE 板 EEPROM 掉程序（老旧板电容漏电导致 RTC 掉电），励磁 AVR 参数清零——这种事不常发生，但一旦发生就是机组不能冲转，调度等着你。
典型场景：
- 火电厂/水电站 UNITROL 6000 励磁柜——执行 AVR、PSS、手动/自动切换及限制保护，非它不可因为是原厂励磁主控，第三方无法替代底层触发和 AVR 算法。
- 大型同步电动机励磁（矿山球磨机、压缩机）——需精确弱磁控制和功率因数调节，PPC907BE 直接处理。
- AC800PEC 高压变频/DCS800 直流传动励磁单元——做闭环磁场控制，保障转矩精度和弱磁调速范围。
- STATCOM/SVC 静止无功补偿装置——部分 ABB 无功补偿平台复用此 CPU 做电压源控制。
真实案例：
西南某 2×300 MW 水电厂 #1 机 UNITROL 6000 励磁柜报”CPU Communication Loss”，红灯常亮，励磁退出自动转为手动限负荷运行。开柜查 PPC907BE 板 RUN 灯灭、ERR 闪——拆下目检发现板上一颗电解电容鼓包，推测长期高温老化导致内部电源监控复位异常。库房有一块全新 3BHE024577R0101，严格按程序：断电拔板→插新板→通过 PS2 软件从备份文件下载参数和固件（核对固件版本与现有系统一致！）→上电自诊断通过→并网试验正常。之后该厂把另一台机也预防性更换，再没出过同类故障。老师傅说——励磁 CPU 板十年左右建议评估老化，关键机组至少备一块。
