描述
产品详情

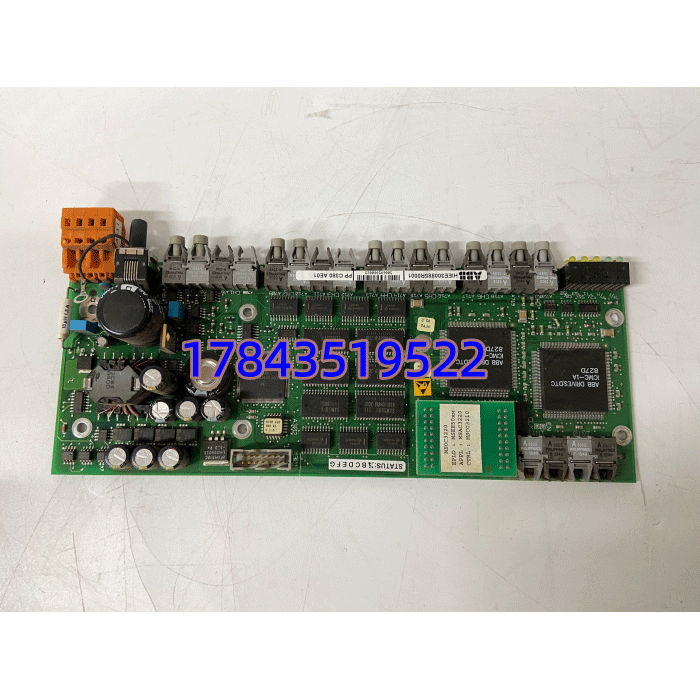

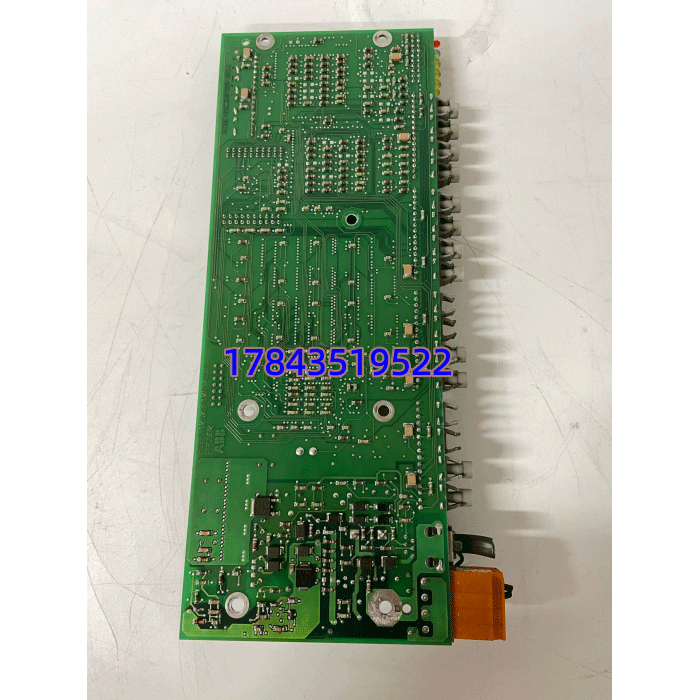

· 型号：PPC380AE01
· 品牌：ABB
· 系列：Procontrol P — PPC380 Process Controller Module（P/N HIEE300885R0001，旧 P/N HIEE300885R01 同功能）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PPC380AE01 |
| 新备件号 (Spare P/N) | HIEE300885R0001（现行） |
| 旧等效编码 | HIEE300885R01 / HIEE300885R0001（早期目录，ABB Cross-Ref 标明同功能可替——采购两号均可被接受但建议按新号确认） |
| 制造商 | ABB Switzerland / ABB Power Automation (Procontrol Business Unit) |
| 产品类型 | Procontrol P Series PPC380 — Central Processing / Control Module (Master CPU) |
| 适用系统 | ABB Procontrol P (PP) 中央机架 / Procontrol G (PG) 系统作为主控制器；配合 KUC720/KUX 系列总线耦合模块及本地 I/O |
| MPU/Architecture | 依 Rev：早期 Motorola MC680x0 系列，后期 ColdFire (M68K 兼容) — 具体以模块散热片下芯片标记为准；用户透明(运行 Procontrol 固件映像) |
| 存储器 | 板载 DRAM（典型 4/8/16 MB 依 Rev B/D 后缀）、SRAM（非易失数据保持用电池或超级电容——注意老化！）、Flash/EPROM 存 Boot + 应用代码 |
| 非易失备份 | 部分版本带可更换锂电池或焊接超级电容维持 SRAM 参数（典型寿命 5～10 年——高频失效点） |
| 通讯接口 | KU-Bus（Procontrol Local Bus）侧背板连接；前面板或侧部 1～2× RS-232/RS-485 服务口（用于 PG/Engineering Tool 连接、Boot 装载、诊断）；部分版本带 Fiber/Twisted Pair 扩展口(与 KUC720 配合) |
| 节点地址 | 通过模块侧面 DIP / Rotary Switch 或 软件设定（Procontrol 系统通常单主或多主冗余配置） |
| 状态指示 | PWR / RUN / STOP / ERR / Battery Low LED（依 Rev） |
| Watchdog | 硬件 WDT，超时触发 CPU Reset 或 系统 Fail-Safe 输出（依组态） |
| 热插拔 | Procontrol 机架指定 CPU 槽通常不建议在线插拔（与 I/O 槽不同），更换一般需机架下电或切冗余 CPU（若有 Dual CPU 配置） |
| 供电 | 由 Procontrol 机架背板供 +5 VDC / ±15 VDC / +24 VDC（依机架电源模块类型），典型功耗 8～15 W |
| 工作环境 | 工作 -25℃～+70℃（AE01=带保形涂层工业级），存储 -40℃～+85℃，湿度 ≤95% 非冷凝 (G3 腐蚀类 ISA S71.04) |
| 认证 | CE / UL / cUL / RoHS（依制造年份），IEC 61010-1 |
| 安装方式 | 插入 Procontrol G/P 标准中央机架指定 CPU 槽位（通常 Slot 1 或中央标记槽） |
| 配套工程工具 | ProControl Engineering Tool (老版 DOS/Windows 早期版) 或 S+ Engineering (部分兼容 PG)；应用代码 .prc / 下载文件需版本匹配 |
| 停产状态 | Procontrol G/P 平台 EOL，PPC380 系列原厂不再产——市面流通 NOS 拆机测好件，Last-time-buy 窗口已关闭多数地区 |
产品介绍
现场实测发现——某径流式水电站在冬季大修后 Procontrol G 柜 PPC380AE01 RUN 灯不亮、ERR 闪，量背板供电正常，最终确认板上 SRAM 保持电池(或超级电容)耗尽致参数区校验失败进入 Fault，更换电池并重刷应用恢复。（严格来说 PPC380AE01 是 Procontrol 的主脑，和前面查过的 KUC720AE01 是主从关系——PPC380 跑控制程序，KUC720 只做总线桥接；它挂掉整台 Procontrol 站失去自动控制，而 ABB 原厂早已 EOL 无新件，现在只能淘 NOS。采购必须按原柜完整型号 PPC380AE01 + 新编码 HIEE300885R0001（或确认旧编码 HIEE300885R01 被原系统 BOM 接受）申购，严禁用 AC 800M PM8xx 或 S800 任何 CPU 替——物理插槽、背板、固件全不同。到货第一件事：检查板上电池/超级电容状态，建议直接更换工业级新电池再封存。）
PPC380AE01 属 Procontrol 系统”唯一主控”——冗余配置下单 CPU 故障可切另一片继续运行（少数老柜是 Simplex 无冗余），失效影响范围是整台机组/产线控制及监视。从 TCO 看单价高（二手常 USD 2k～5k+ 依成色）但系统整体迁移(→800xA+S800) 成本数十倍且需停机窗口，现实策略是对在役件做战略囤货（按 N+1 或 N+2 若 Simplex），新项目彻底避开 Procontrol 新硬件。
应用场景与库存策略
Procontrol CPU 故障表现：不自举/卡在 Boot、Watchdog 复位、Battery Low 锁死——水电/冶金老柜可能全站失去自动控制迫降手动或停机，而原厂 EOL 二十年交期=无，只能碰渠道 NOS，成色参差（电池漏液腐蚀最常见）。
- 水电/抽水蓄能 机组 Procontrol P/G 控制柜(调速器/励磁/同期/辅机控制) → 运行机组控制顺控及模拟调节 → 非它不可因 Procontrol 专有架构锁定且应用映像(.prc)绑定 CPU 硬件 ID → 建议：按在役 PPC380 总数 N（Simplex 配 N+1，Redundant 配 N+1 即最少 1 备件），重要主力机组备 2 件分开放置；同步备份应用代码 .prc + NVRAM/SRAM 参数文本
- 冶金 大型轧机/连铸 ABB 传动柜(Procontrol P 遗留作为传动主控) → 非它不可因 KU-Bus 绑定 PPC380 → 建议：如有在役立即向可靠渠道锁 NOS 1～2 件测好封存，确认 FW/Rev 兼容
- 化工/造纸 早期 ABB DCS 分布式控制(Procontrol G 遗留) → 非关键但全站掉线影响监视 → 建议：至少备 1 件，大修做 LED/电池 检查
- 备件子件管理 → 板上锂电池(典型 1/2 AA 3.6V Li-SOCI2 如 Tadiran TL-5902) 或超级电容是耗材 → 建议：按在役板数量 1:1 备电池，每大修测电压 <3.0V 即换；新到库存模块到货先换新电池再封存
真实案例：
某山区径流式水电站 2015 年秋检做 Procontrol G 柜清扫，维护拔 （Slot 1，Simplex 配置无冗余——老设计缺陷）做除尘后未完全推到底——重新上电卡在 Boot Loader 报错 “Checksum Error NVRAM”，疑似震动致旧电池接触瞬间掉电损参数区。无备份 NVRAM 文本存档只能从工程保留软盘（幸好还有！）重灌应用 .prc 及重输少量设定点，恢复耗时 3h（延误机组并网）。库房按”C 类老平台”零 库存，向西门子/第三方渠道调 NOS 件延误 9 天(跨国清关)。事后向渠道锁 2 件 NOS （同 Rev，确认 HIEE300885R0001 兼容旧 HIEE300885R01 系统）测试 OK 入库，同步采购 4 节 Tadiran TL-5902 1/2AA 锂电池做板载电池备件；EAM 标记 EOL 并要求每次大修做 Procontrol 柜 LED 状态记录 + SRAM 参数打印存档。教训就一句——Procontrol 主控没第二家替，板上电池 7～10 年必到期，没备件+没参数备份=赌不宕机。
