描述
产品详情

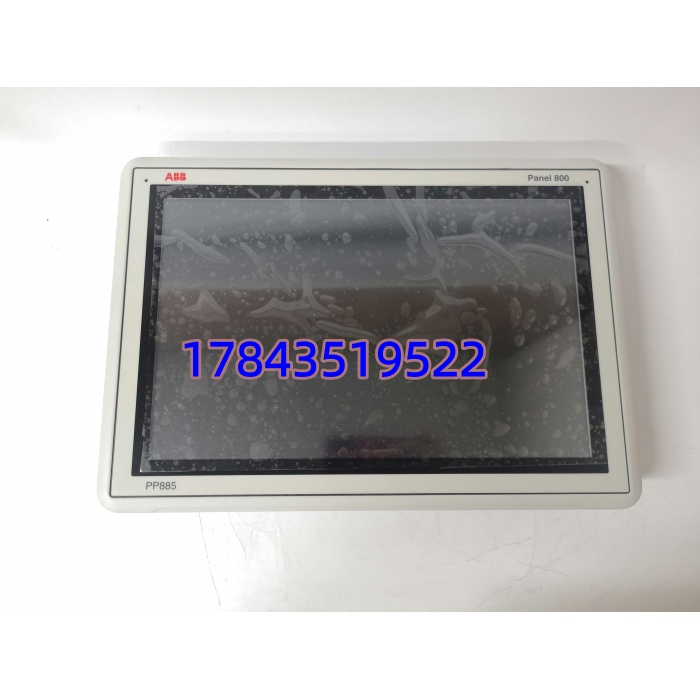

· 型号：PP885（P/N 3BSE069276R1）
· 品牌：ABB
· 系列：Panel 800 Series — Industrial Touch Operator Panel
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | Panel 800 系列工业触控操作面板（Operator Terminal / HMI） |
| 模块型号 | PP885 |
| 订货号（P/N） | 3BSE069276R1（部分区域目录作 PP885 无后缀或含语言包变体） |
| 显示屏尺寸 | 8.4″ TFT 彩色 LCD |
| 分辨率 | 640 × 480 像素（SVGA / VGA 工业标准） |
| 亮度（典型） | 350 cd/m² |
| 背光类型 | CCFL（早期批次）或 LED（后期批次），寿命 ≈ 50,000h(CCFL) / 70,000h+(LED) |
| 触摸屏类型 | 电阻式（Analog Resistive，4-wire），单点触摸，可校准 |
| 处理器 / 内存 | 内嵌 RISC CPU，Flash ≥ 128 MB，DRAM ≥ 64 MB（依 PP885 硬件版本） |
| 通信接口 | 1× 10/100Base-TX Ethernet（RJ45）、1× RS-232（D-Sub 9）、1× RS-485（COM2 或复用）、1× USB（维护/下载） |
| 支持协议 | ABB SattBus、Modbus TCP/RTU、Ethernet/IP（依 firmware）、OPC XML-DA（via controller） |
| 工程软件 | ABB Panel Builder 800（PP885 通常需 PB 5.x/6.x——严格来说以固件 Release Note 为准） |
| 供电电压 | 24 V DC（允许 18–30 V DC），典型功耗 ≤ 12 W |
| 前面板防护 | IP65（NEMA 4X 前板），后部 IP20 |
| 安装方式 | 柜门开孔嵌入式安装（附夹紧框）或臂装（需另购支臂适配器） |
| 工作温度 | 0℃ ～ +50℃（盘面），存储 -20℃ ～ +60℃ |
| 相对湿度 | 10%–90% RH，非冷凝 |
| 外壳材质 | 铝合金前框 + 工程塑料后壳 |
| 认证 | CE、cULus、DNV-GL、KR（依出货地区） |
| 尺寸（开孔/外形） | 开孔 ≈ 218×164 mm；外形 ≈ 226×172×50 mm（含夹紧框） |
| 重量 | ≈ 1.1 kg |
产品介绍
从现场维护记录看，这类 Panel 800 终端最容易被误判为”程序死了”其实是背光 CCFL 管九年老化亮度掉一半、夜班看不清——某水泥磨闭路控制室就这么折腾过两班。它干的活就是瘦 HMI 引擎：把 Panel Builder 编译的工程存进 Flash，通过 Ethernet 跟 AC 800M 或 Compact HMI 做变量交换，电阻屏在油污粉尘环境比电容屏靠谱，但用五六年会出现点击偏移（校准可临时救）。背板 24VDC 掉电 = 就地操作全失，中控还能监视但现场没法就地切手动/改设定值。
原厂 部分批次转 Legacy/Discontinued（新推 PP877 或 CP600 系列替代），在役系统躲不开。市面流通多为 NOS 及拆机测好，采购必要求上电引导至 Config Mode 读固件版本 + 接 PC Panel Builder 可识别（或至少显示 ABB Logo 及触屏校准通过）。按 ABC 分类——若就地操作站为唯一现场人机界面（无中控上位或距主控室远）归入 A 类，建议每 3–4 台同类 备 1 件 Buffer Stock；纯监视/可随时去中控操作可 B 类厂级共享。TCO 算一次磨机/锅炉就地无法手动干预导致非计划降负荷，不是单块 HMI 差价。
应用场景与库存策略
故障征兆：上电背光灯不亮（CCFL 老化或逆变器坏）、触摸无反应或严重偏移（数码笔校准后仍超 ±5mm）、Ethernet Link LED 不亮（背板 24V 正常）、工程下载报 “Incompatible Firmware”。
- → 若无中控常驻操作位→建议，入库核对原 P/N(3BSE069276R1)及 Panel Builder 兼容固件版本，每 2 年抽检上电进 Config 读版本+触屏校准。
- 水处理/供热 泵站就地 HMI（距离主控远，现场需手动启停）→ 关键启停操作靠此屏→建议按 N+1 Last-time-buy 锁定至少 1 件（剩余服役 >5 年多锁 1 件），CCFL 背光老屏可考虑优先选 LED 背光新版若固件兼容。
- 已规划升级 CP600/Panel 800 新代或 Web HMI→ 可只备 1 件过渡，同步评估新屏开孔尺寸差异（PP877 可能不同开孔需改门板）。
- 二手/翻新件验收→ 索要：① 序列号及标签微距照 ② 上电进 Config 读固件版本截图（或接 PC Panel Builder 识别正常）③ 触摸四点校准通过 + 背光无暗斑记录，拒收屏面深划痕或触摸漂移 >3mm 件。
真实案例：西北某 2500t/d 水泥线生料磨闭路控制室， 做磨机喂料/选粉机转速就地设定。某次春检发现背光忽明忽暗两天后全黑——CCFL 逆变器电容干涸。库房无备件原厂交期无期，从中控室远端操作维持 5 天等渠道调 NOS 件。事后按 ABC 归入 A 类——向可靠渠道签 2 件同 P/N 冷备入库（其中 1 件做年度上电验证触摸校准+读固件版本），另推动全装置同类 HMI 按柜盘点。后来煤磨系统同型屏遇 24V 电源微型断路器接触不良连带 掉电，拆封冷备 15 分钟恢复就地操作。
