描述
产品详情
· 型号：PP877
· ABB Order Code：3BSE069272R2（配套安装底座通常 PP877K01，需单独订购若替换旧底座腐蚀）
· 品牌：ABB
· 系列：Panel 800 Series — PP877 Operator Panel for ABB DCS (Symphony Plus / AC 800M / 800xA)

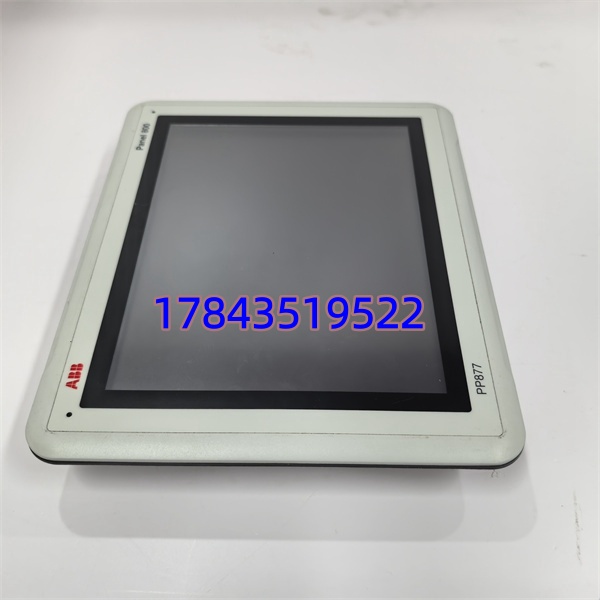

ABB PP877 3BSE069272R2
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PP877 |
| ABB 订货号 | 3BSE069272R2 |
| 配套附件(常见) | PP877K01 安装框架/底座（单独物料），连接线缆(标准 Ethernet + 24VDC 电源) |
| 显示屏 | 15″ TFT LCD，XGA 1024×768 @ 64k 色，亮度典型 300 cd/m²，LED 背光 |
| 触摸类型 | 5-wire Resistive Touch（模拟电阻式，可配触控笔） |
| 功能键 | 28×用户可定义功能键(F-key) + 数字键盘区 + 确认/取消，带 LED 指示(依 PB800 project) |
| 处理器/OS | ARM-based / x86 依 HW Rev，预装 ABB Panel Builder 800 Runtime；OS 通常为 Windows CE 6.0 / Win Embedded Compact 7 或 XP Embedded（依出厂 Batch） |
| 通信接口 | 2×10/100Base-TX Ethernet (RJ-45，支持冗余环/星)，2×USB 2.0 (下载/键盘)，1×RS-232/422/485 (DB9 依配置)，1×Printer port(可选) |
| 与 DCS 连接 | 通过 Ethernet 连 800xA Connect / Symphony Plus OIS Server（OPC DA/AE 或 ABB 专有协议），也可直连 AC 800M PN/PM CPU via Plant Network |
| 工程软件 | ABB Panel Builder 800（版本须匹配面板 FW——严格来说 project 下装需 FW≥最低要求，跨大版本可能需面板 FW 升级） |
| 供电 | 24 VDC（范围 18～30 VDC），反接保护，典型功耗 ≤25W |
| 前面防护 | IP65（正面），NEMA 4X Indoor；背面 IP20（控制柜内） |
| 安装方式 | 面板切口嵌入（190×260 mm 典型开孔依手册）+ PP877K01 夹紧框；也可台面倾斜支架(选件) |
| 工作温度 | 0℃～+55℃（运行），存储 -20℃～+60℃，湿度 10%～90% 非凝露 |
| 认证 | CE / UL 508 / cULus / KC / GOST-R，符合 EN 61131-2 工业四级 |
| 物理尺寸(参考) | 约 309(W)×237(H)×55(D) mm（含边框），开孔 ≈ 290×217 mm（以最新 Installation Manual 为准） |
| MTBF / 寿命 | 背光 CCFL/LED 典型 50,000～70,000 h @25℃；触摸屏机械寿命 >1M 次触压 |

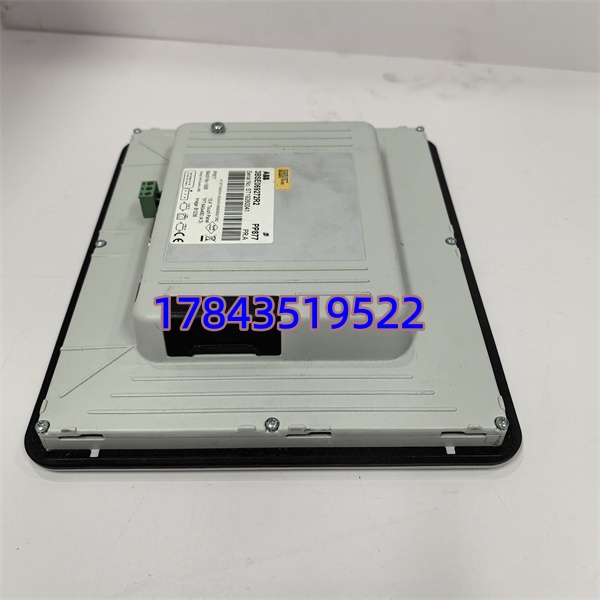

ABB PP877 3BSE069272R2
产品介绍
在 300MW 机组集控室—— 嵌在控制盘上做就地操作员站，跑 P&ID、趋势、报警列表，调阀位给个触摸确认就能改 SETPOINT。(现场实测发现老 最常见故障是背光灯 CCFL 老化变暗→ 操作员抱怨”看不清”先于完全黑屏，电阻屏划伤致触控漂移——建议每轮大修做背光亮度检查及触控校准。) 它挂了 = 对应盘台失去就地操作手段（中心 OIS 通常还在），但若设计为单点就地操作或用于辅助车间无独立 OIS 则直接造成操作盲区——按 C 类中偏关键对待，建议 N+1 冷备或按盘台数 ÷ 若干备。
从供应链看 仍 ABB 主推 HMI 但早期 FW 批次 Mature，交期偶有 8～16 周波动（尤其带特定 Language Pack / 安全证书预装）。单价适中，按在线同类盘台数每 3～5 台备 1 块（最少 1 块全局冷备），配套新 PP877K01 底座框一起囤，避免旧框塑料老化断裂无法固定。
应用场景与库存策略
Symphony Plus / 800xA / AC 800M 系统就地盘台操作员终端——显示工艺画面、报警、趋势，收操作员指令。 故障且无备件时：该盘台失去就地操作（中心 OIS 通常冗余覆盖主工艺，辅助车间可能单点依赖），需便携机临时连或等备件。
- （连续运行 3～5 年）→ 非它不可（Panel Builder 800 专有 Runtime + 项目文件）→
- → 开孔尺寸基本一致但建议同步换新版安装框(PP877K01)，Panel Builder 工程需确认版本兼容（通常 .pb800 向上兼容，FW 需 ≥项目最低要求）。
- 触屏耗材属性：电阻屏属磨损件——现场划伤/水垢致漂移可单独做 Calibration（Panel Builder → Tools → Touch Calibrate）或更换触屏组件（部分服务商提供只换屏不换主板），不一定要换整板。
- 工程备份：换面板前确认 .pb800 项目文件 + 连接参数(IP/Node Name) 已备份——新板空机需下装项目才可操作。
真实案例：
南方某自备电厂化水车间，就地控制盘装单台 做手动再生步序操作。运行第 6 年触屏右下角遭酸溅入致局部失灵，再生步序无法确认”下一步”→ 化水制水中断影响锅炉补水。翻备件柜只囤过 OIS 服务器硬盘没囤 HMI 面板——原厂渠道 3BSE069272R2 交期 10 周起，第三方找同型号现货 2 天到换上（带笔记本下装 .pb800 项目恢复操作）。事后修订：/PP876 类按 N÷4+1 设 Buffer Stock，并要求每月点检触屏全区域响应正常、背光无明显暗斑。
